- Seite 1 Einbau- und Bedienungsanleitung S50/C50/C50-3D/C50mini Artikel Nummern 2620 ● 2625 ● C50-3D 2635 ● C50mini 2645 ● RADEMACHER VBD 451-1 (09.06)
- Seite 2 Mit einem kompromisslosen Qualitätsanspruch und nach langen Versuchsreihen sind wir stolz, Ihnen diese innovati- ven Produkte zu präsentieren. Dahinter stehen alle hoch qualifizierten Mitarbeiterinnen und Mit- arbeiter aus dem Hause RADEMACHER und dafür verbürge ich mich mit meinem Namen. Wilhelm Rademacher Diese Anleitung...
-
Seite 3: Gesamtansicht/Displaysymbole

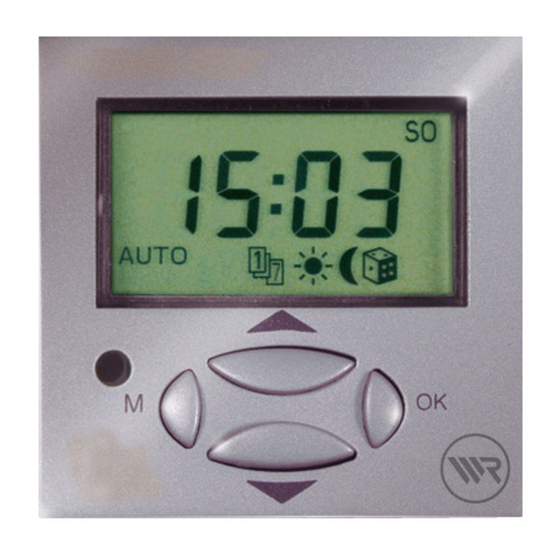

Gesamtansicht Display Steckanschluss für den Lichtsensor IR-Empfänger OK-Taste AUF-Taste AB-Taste Menü-Taste Displaysymbole, Kurzbeschreibung Expertenmodus Aktueller Lichtwert Wochentage Infrarot- kanal Endpunkt- Tastensperre einstellung Umschaltung Uhr- und Automatik-/ Datums- Handbetrieb einstellung AUF/AB -Schaltzeiten Zufallsgenerator Wochenprogramm Dämmerungsfunktion Sonnenfunktion... -
Seite 4: Zeichenerklärung
Endlagenschalter verfügen. Verwenden Sie Die Rollladensteuerung Troll, der Handsender nur Originalteile und Rademacher-Rohrmotoren sind aufein- des Herstellers ander abgestimmte Komponenten. Herstell- erfremde Bauteile, die Funktionen des Troll ersetzen oder beeinflussen, dürfen nur nach ausdrücklicher Freigabe durch die Radema- cher GmbH verwendet werden. -
Seite 5: Inhaltsverzeichnis
Vor dem elektrischen - Lichtsteuerung ....21 Anschluss ......39 - Lichtsteuerung Anschlussplan einstellen ...... 22 - Troll S50/C50 ..41/42 - Astrofunktion einstellen ... 23 - Troll C50-3D ....43 Endpunkteinstellung von Montageaufbau ....44 WR-Rohrmotoren .... 24 Technische Daten ..... 45 Zufallsautomatik ein-/ausschalten .... -
Seite 6: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Bei allen Arbeiten an elektrischen Anlagen besteht Lebensgefahr durch Stromschlag. ◆ Der elektrische Anschluss und alle Ar- beiten an elektrischen Anlagen müssen durch eine zugelassene Elektrofachkraft nach den Anschlussplänen in dieser An- leitung erfolgen, s. Seite 41/42/43. ◆ Führen Sie alle Montage- und Anschluss- arbeiten im spannungslosen Zustand aus. -
Seite 7: Kurzbeschreibung
Troll C50-3D wie C 50, jedoch in lich: 3-Draht Anschlusstechnik WICHTIG Der Troll C50-3D funktioniert nicht zusam- men mit Rademacher Rohrmotoren vor dem Baujahr 2000. Anwendung Steuerung von: ◆ Rollläden, Jalousien, Lamellen Er passt in alle gängigen Schalterprogram- me, die einen Zwischenrahmen für Einbau- geräte mit 50 x 50 mm Öffnung haben... - Seite 8 Kurzbeschreibung Menügeführte Die Einstellung auf die individuellen Be- Einstellung dürfnisse erfolgt menügeführt. Das heißt, alle Einstellungen werden einer logischen Reihenfolge abgefragt und im Display an- gezeigt. ◆ Die aktuelle Tageszeit Das Display informiert Sie ◆ Die eingestellte Betriebsart ständig über: ◆...
-
Seite 9: Funktionsübersicht
Funktionsübersicht S 50 C 50 Funktionen ● ● ● Zwangsführung nach Reset ● ● ● Manuelle Bedienung ● ● ● AUTO/MANU - Umschaltung ● ● ● Datums- und Uhrzeiteinstellung ● ● ● Automatische So./Wi.- zeitumstellung ● ● ● Standardschaltzeiten für AUF/AB ●... -
Seite 10: Wichtige Hinweise Vor Den Einstellungen
Montage und dem elektrischen Anschluss Ih- res Rohrmotors. Sie können die Endpunkte eines elektroni- Endpunktein- stellung mit dem schen Rademacher Rohrmotors ab Baujahr Troll 50 2000 auch mit Ihrem Troll 50 (nicht Troll C50-3D) einstellen, s. Seite 24f. Wurde der Troll 50 von einem Fachbetrieb... -
Seite 11: Grundeinstellungen
Grundeinstellungen Anzeige nach dem Ein- schalten des Stroms. (Bei Erstinstallation) Das Uhrsymbol erscheint und die Stunden blinken. Aktuelle Stunde ein- stellen (z.B. 13:00 Uhr.) Stunde bestätigen. Danach blinken die Minuten. ◆ Minuten Weiter mit den ◆ Tag Einstellungen für: ◆ Monat ◆... -
Seite 12: Hinweise Zum Aufrufen Des Menüs
Hinweise zum Aufrufen des Menüs Im Menü sind Nach den Grundeinstellungen können Sie das alle Funktionen Menü aufrufen, um die einzelnen Funk- aufgeführt tionen Ihres Troll 50 auszuwählen und nach Ihren Wünschen einzustellen. ◆ Wird eine Funktion im Menü angewählt, Grundsätzlich gilt: blinkt das entsprechende Symbol. -
Seite 13: Automatik Im Normalbetrieb Ein-/Ausschalten
Automatikbetrieb ( AUTO Alle Automatikfunktionen sind eingeschaltet z.B.: ◆ Schaltzeiten ◆ Sonnenautomatik ◆ Dämmerungsautomatik etc. Auch im Automatikbetrieb ist eine manuelle HINWEIS Bedienung möglich. ◆ Alle Automatikfunktionen sind ausgeschal- MANU tet, es ist nur noch der manuelle Betrieb möglich. ◆ Die Nebenstelleneingänge sind gesperrt. Automatikbetrieb im Menü... -
Seite 14: Standardschaltzeiten Auf/Ab Einstellen
Standardschaltzeiten ( ) AUF/AB Gleiche Schalt- Die eingestellten Öffnungs- und Schließzeiten zeiten für alle gelten an allen Wochentagen. Wochentage Deaktivieren Stellen Sie die ent- der Schaltzeiten sprechende Funktion auf OFF. Standardschaltzeiten AUF/AB einstellen Das Menü öffnen Standardschaltzeiten wählen und öffnen Öffnungszeit (▲... -
Seite 15: Wochenprogramm Einstellen
Wochenprogramm ( Werktags- Hier können Sie vier Schaltzeiten einstellen: programm 1 x Öffnungszeit gültig von Mo. bis Fr. 1 x Schließzeit gültig von Mo. bis Fr. 1 x Öffnungszeit für Sa. und So. 1 x Schließzeit für Sa. und So. Hier können Sie individuell für jeden Tag Einzeltages- programm... - Seite 16 Wochenprogramm einstellen Werktags-/Wochen- endprogramm einstellen Öffnungszeit für Mo. bis Fr. einstellen ◆ Schließzeit für Weiter mit: Mo. bis Fr. ◆ Öffnungszeit für Sa. und So. ◆ Schließzeit für Sa. und So. Jede Eingabe mit WICHTIG bestätigen. Einzeltagespro- gramm einstellen Öffnungs- und Schließzeiten für jeden einzelnen Wochentag von...
-
Seite 17: Sonnenautomatik
Sonnenautomatik ( Helligkeitsab- Die Sonnenautomatik ermöglicht Ihnen, zu- hängige sammen mit dem Lichtsensor (Art. Nr. 3710), Steuerung die helligkeitsabhängige Steuerung Ihrer Roll- läden bzw. Jalousien. Dazu wird der Licht- sensor an der Fensterscheibe befestigt und über einen Stecker mit dem Troll verbunden. Lichtsensor anschließen Lichtsensor-... - Seite 18 Sonnenautomatik ( Automatisches Freiziehen Nach 20 Min. Nach ca. 20 Minuten fährt der Rollladen au- tomatisch ein Stück hoch, um den Sensor frei- zugeben. Bei weiterer Sonneneinstrahlung bleibt der Rollladen in dieser Position stehen. Fällt die Helligkeit unter den eingestellten Grenzwert fährt er bis zum oberen Endanschlag zurück.
-
Seite 19: Sonnenautomatik Einstellen
Sonnenautomatik einstellen Das Menü öffnen Sonnenautomatik wählen und öffnen Sonnenautomatik einschalten On = Ein OFF = Aus Grenzwert einstellen Istwert (31-45) Linke Ziffer Aktuell gemessene Helligkeit. Grenzwert Rechte Ziffer blinkend Einstellbarer Grenzwert 31 = wenig Sonne 45 = viel Sonne oder Übernehmen Sie die Helligkeit bei der Ihr... -
Seite 20: Dämmerungsautomatik
Dämmerungsautomatik ( ) Die Dämmerungsautomatik bewirkt ein au- tomatisches Schließen des Rollladens. Der Troll C 50 verfügt über zwei Dämme- Es gibt zwei Dämmerungs- rungsfunktionen: funktionen ◆ Lichtsteuerung ◆ Astrofunktion Im Expertenmodus (s. Seite 28ff) können HINWEIS Sie die gewünschte Dämmerungsfunktion (s. -
Seite 21: Lichtsteuerung
Lichtsteuerung Automatischer Bei Eintritt der Dämmerung senkt sich der Roll- Tieflauf laden nach ca. 10 Sekunden bis zum unteren Endanschlag. Der Rollladen öffnet erst wie- der bei Erreichen der eingestellten Öffnungs- zeit oder nach manuellem AUF-Befehl. Soll der Tieflauf Ihres Rollladens durch die HINWEIS Dämmerungsautomatik erfolgen, so müssen Sie die automatische Schließzeit entweder... -
Seite 22: Lichtsteuerung Einstellen
Lichtsteuerung einstellen Das Menü öffnen Dämmerungsauto- matik wählen und öffnen Dämmerungsauto- matik einschalten On = Ein OFF = Aus Grenzwert einstellen Istwert (1-15) Linke Ziffer Aktuell gemessene Helligkeit. Grenzwert Rechte Ziffer blinkend Einstellbarer Grenzwert 1 = sehr dunkel oder 15 = weniger dunkel Übernehmen Sie die Helligkeit (Dämme- rung) bei der Ihr Roll-... -
Seite 23: Astrofunktion Einstellen
Astrofunktion ◆ Auch die Astrofunktion bewirkt ein auto- matisches Schließen des Rollladens. ◆ Der Zeitpunkt für den AB-Befehl ist von der Jahreszeit und von der geographischen Lage abhängig. Astrofunktion einstellen Expertenmodus ...und PLZ-Code für aufrufen Astrofunktion einge- (s. Seite 28)... ben, s. -
Seite 24: Endpunkteinstellung Von Wr-Rohrmotoren
Endpunkteinstellung von WR-Rohrmotoren ( ) HINWEIS Diese Funktion gilt nur für elektronische Rohr- motoren von Rademacher ab Baujahr 2000. Bei parallelgeschalteten Rohrmotoren ist keine WICHTIG Endpunkteinstellung via Troll möglich. Endpunkteinstellung (nicht mit Troll C50-3D) Das Menü öffnen Endpunktfunktion wählen Endpunktfunktion öffnen... -
Seite 25: Zufallsautomatik
Endpunkteinstellung (nicht mit Troll C50-3D) Unteren Endpunkt einstellen gedrückt halten Der Rollladen fährt runter Sobald der untere End- Taste loslassen punkt erreicht ist. Zurück zum Menü- fenster Zufallsautomatik ( Diese Einstellung bewirkt eine Verzögerung der eingestellten Schaltzeiten um 0 bis 30 Minuten. -
Seite 26: Ir-Handsender, Kanaleinstellung
IR-Handsender, Kanaleinstellung ( Das Menü öffnen IR-Handsender wählen und öffnen Betriebsart wählen: ALL = Normalbetrieb oder CH = Mehrkanal- betrieb, Im Mehrkanalbetrieb gewünschten Kanal einstellen. Alternativ können Sie HINWEIS die Kanalnummer mit den Kanaltasten des IR-Senders eingeben. Betriebsart bestätigen... -
Seite 27: Tastensperre Einschalten
Tastensperre einschalten ( Die Tastensperre bietet Schutz vor unbeabsich- tigten Einstellungen. Tastensperre ein-/ ausschalten Normalanzeige mit aktiver Tastensperre Anzeige nach dem Drücken der - Taste. Danach erscheint 3 s lang folgende Anzeige, das Schloss blinkt. Nach ca. 2 Minuten Automatische ohne Eingabe erfolgt Tastensperre eine automatische... -
Seite 28: Expertenmodus Aufrufen
Expertenmodus ( E ) Menü- Funktionen im Expertenmodus punkt Kontrasteinstellung Sommer-/Winterzeitumstellung deaktivieren Wendezeit für Jalousiebetrieb Lüftungsstellung einstellen und Lichtfunktion ein-/ausschalten Dämmerungsautomatik; Umschalten zwischen Licht-/Astrosteuerung Tippbetrieb ein-/ausschalten Automatische Tastensperre ein-/ausschalten Totmannbetrieb ein-/ausschalten Expertenmodus = Zurück zur Auswahl der verlassen Menüpunkte = Zurück zur Normalanzeige Expertenmodus (E) aufrufen Das Menü... -
Seite 29: Kontrasteinstellung
Kontrasteinstellung Menüpunkt 1 wählen und bestätigen Kontrast einstellen Parameter 1 - 20 1 = geringer Kontrast 20 = starker Kontrast Sommer-/Winterzeitumstellung deaktivieren Der Troll verfügt über eine abschaltbare, auto- matische Sommer-/Winterzeit-Umschaltung. Durch die Eingabe des genauen Datums (s. Seite 11) erfolgt automatisch die Umstellung zwischen Sommer- und Winterzeit. -
Seite 30: Wendezeit Für Jalousiebetrieb Einstellen
Wendezeit für Jalousiebetrieb einstellen Die Wendeautomatik ist eine Funktion für den Jalousiebetrieb. Nach dem Schließen der Jalousie wird diese für kurz Zeit zurückgefahren. Während des Zurückfahrens dreht sich die Jalousie, damit eine bessere Beschattung des Raumes erreicht wird. Zurückfahrzeit = Die Wendezeit kann zwischen 0,1 und 4 Se- Wendezeit kunden eingestellt werden. -
Seite 31: Umschaltung Lichtsteue- Rung/Astrofunktion
Lüftungsstellung / Lichtfunktion Mit Hilfe der Lichtfunktion können Sie statt ei- Steuerung einer Garten- nes Rollladenmotors, eine Gartenbeleuchtung beleuchtung anschließen und mit Hilfe der Zeitautomatik ein- bzw. ausschalten. Zusätzlich können Sie die Lampe mit Hilfe der Dämmerungsautomatik oder manuell mit der Auf- und Abtaste, ein- bzw. -
Seite 32: Tippbetrieb Ein-/Ausschalten
Tippbetrieb ein-/ausschalten Menüpunkt 6 wählen und bestätigen Tippbetrieb ein-/ ausschalten 0 = aus 1 = ein Automatische Tastensperre ein-/ausschalten Um den Troll gegen unbeabsichtigte Einga- ben zu schützen können Sie eine automati- sche Tastensperre aktivieren. 2 Minuten Ist die automatische Tastensperre eingeschal- ohne Eingabe tet und erfolgt 2 Minuten keine Eingabe, wer- den die Tasten gesperrt. -
Seite 33: Totmannbetrieb Ein-/Ausschalten
Totmannbetrieb ein-/ausschalten Totmannbetrieb Mit Hilfe dieser Funktion können Sie den Tot- für die Neben- mannbetrieb für die Nebenstelleneingänge stellenein- (s. Seite 37/41) des Troll ein- bzw. ausschalten. gänge Menüpunkt 8 wählen und bestätigen Totmannbetrieb ein-/ ausschalten 0 = aus * 1 = ein = Normalbetrieb Expertenmodus (E) verlassen... -
Seite 34: Einstellungen Löschen
Einstellungen löschen/Reset Der Troll bietet Ihnen zwei Möglichkeiten für einen Reset: ◆ Softwarereset Nach einem Software-Reset sind alle Ein- stellungen gelöscht und auf die Werks- einstellungen zurückgesetzt. ◆ Hardwarereset Nach einem Hardware-Reset bleiben, bis auf die Uhrzeit und das vollständige Datum, alle Einstellungen erhalten. -
Seite 35: Hardwarereset
Hardwarereset Einen Hardwarereset sollten Sie nur dann durchführen, wenn der Troll nicht mehr auf Tastendruck reagiert. HINWEIS Die Resettaste befindet sich auf der Rück- seite des Steuerteils. Ziehen Sie das Steuer- teil vorsichtig vom Installationsgehäuse, s. Seite 44. Resettaste... -
Seite 36: Den Troll Bedienen
Den Troll bedienen Die Bedienung von Hand ist in jeder Betriebs- art möglich und hat Vorrang vor den Auto- matikfunktionen. So können Sie ◆ Mit den - Tasten des Troll den Troll manuell - Normalbetrieb bedienen: - Tippbetrieb (falls aktiviert, s. Seite 32) ◆... -
Seite 37: Schaltreihenfolge Im Normalbetrieb
Den Troll mit einem ext. Auf-/Ab-Taster bedienen Es besteht die Möglichkeit, den Troll mit ei- nem externen Taster oder einer anderen ex- ternen Steuerung zu bedienen. Dazu können diese an die Nebenstelleneingänge (s. Seite 41) angeschlossen werden. Es gibt zwei Betriebsarten: ◆... -
Seite 38: Sicherheitshinweise Zum Elektrischen Anschluss
Sicherheitshinweise zum elektrischen Anschluss Bei allen Arbeiten an elektrischen Anlagen besteht Lebensgefahr durch Stromschlag. ◆ Der elektrische Anschluss und alle Ar- beiten an elektrischen Anlagen müssen durch eine zugelassene Elektrofachkraft nach den Anschlussplänen in dieser An- leitung erfolgen. ◆ Führen Sie alle Montage- und Anschluss- arbeiten im spannungslosen Zustand aus. -
Seite 39: Vor Dem Elektrischen Anschluss
C50-3D Brücke an den Anschlussklemmen (Ab Werk) Funktion Diese Brücke dient ausschließlich zur End- punkteinstellung via Troll 50, bei elektroni- schen Rademacher Rohrmotoren ab Bau- jahr 2000..beim Anschluss eines elektronischen Brücke intakt Rademacher Rohrmotors ab Baujahr 2000. lassen ... - Seite 40 Baujahr 2000 können Sie die End- Rohrmotors anschläge direkt via Troll 50 einstellen. einstellen HINWEIS Für alle anderen Rademacher Rohrmotoren und für Rohrmotoren anderer Hersteller gilt: Zuerst die Endanschläge (zum Beispiel mit einem Schnurschaltersetzgerät von Rade- macher) einstellen und dann den Rohrmotor anschließen.
- Seite 41 Anschlussplan Troll S50/Troll C50 MOTOR Nebenstellen eingänge ▲ ▲ ▲ Nebenstelleneingänge, nur bei Bedarf Beachten Sie bitte die folgenden Sicher- heitshinweise, falls Sie die werkseitig an- gebrachten Brücke entfernen müssen. Hinweise, wann die Brücke entfernt wer- den muss, finden Sie auf Seite 39.
-
Seite 42: Anschlussplan Troll C50 Mit Lampe
Anschlussplan Troll C50 mit Lampe Nebenstelleneingänge, nur bei Bedarf Bei Bedarf können Sie statt eines Rohrmotors HINWEIS für Rollläden, z.B. auch eine Gartenlampe an den Troll anschließen und mit Hilfe der Lichtfunktion (s. Seite 31) steuern. Dazu wird die Lampe an den AUF-Ausgang des Troll und an den N-Leiter angeschlossen. - Seite 43 Anschlussplan Troll C50-3D MOTOR ▲ ▲ ▲ Der Troll C50-3D funktioniert nicht zusam- WICHTIG men mit Rademacher Rohrmotoren vor dem Baujahr 2000. Kein Nullleiter erforderlich. HINWEIS Ein Handschalter kann durch einen Troll C50-3D ersetzt werden, ohne dass der Nullleiter nachgelegt werden muss.
-
Seite 44: Montage & Aufbau
Montageaufbau Abdeckrahmen Installationsgehäuse Schalterprogramm* Unterputzdose Troll Zwischenrahmen*, (ohne Abbildung) (z.B. C 50) geeignet für Ein- baugeräte mit Abdeckung 50 x 50 mm * gehört nicht zum Lieferumfang Alle Troll 50 - Modelle *erhalten Sie in HINWEIS den Farben Aluminium und Ultraweiß, mit oder ohne Rahmen! Troll C50mini Ist außschließlich in Ultraweiß... -
Seite 45: Troll S50/C50
0 bis 40 °C Gangreserve der ca. 8 Std. (bei Netzausfall) Uhr: Datensicherung: bei Netzausfall Datenerhalt Datenverlust > 8 Std. ca. 8 Std. Alle Einstellungen Troll S50 dauerhaft Uhr/Datum Troll C50/C50-3D Einstellbereiche: Sonnen- 2.000 - 20.000 Lux empfindlichkeit Dämmerungs- 2 - 50 Lux empfindlichkeit Max. -
Seite 46: Zeitzonentabelle
Technische Daten/Zeitzonentabelle Belgien Frankreich Niederlande 101 Antwerpen 130 Bordeaux 159 Amsterdam 102 Brügge 131 Brest 160 Eindhoven 103 Brüssel 132 Dijon 161 Enschede 104 Luettich 133 Le Havre 162 Groningen 105 Mechelen 134 Lyon 163 Maastricht 106 Mons 135 Montepellier 164 Rotterdam 107 Oostende 136 Nantes... - Seite 47 Technische Daten/Zeitzonentabelle Portugal 229 Oviedo 230 Palma 194 Faro 231 Pamplona 195 Lissabon 232 San 196 Porto Sebastián 233 Sevilla Schweiz 234 Santander 197 Basel 235 Valencia 198 Bern 236 Valladolid 199 Andermatt 237 Vitoria 200 Chur 238 Zaragoza 201 Lausanne 239 La Palma 202 Luzern 240 Teneriffa...
-
Seite 48: Schalterprogramm- Tabelle
Technische Daten/Schalterprogrammtabelle Hersteller Beispiele geeigneter Schalterprogramme BERKER S1 / B1 / B3 / B7 / Modul 2 / Arsys / K1 BUSCH-JAEGER Busch-Duro 2000 Si / Reflex Si / future alpha exclusive / alpha nea / solo / impuls GIRA Standard 55 / System 55 beinhaltet Rahmen der Schalterprogramme Standard 55 / E2 Event / Esprit / Flächenschalter / S-Color Sys-... -
Seite 49: Zubehör
Zubehör Lichtsensor (Art.-Nr. 3710) Infrarot- Handsender (Art. 9490) Alle Troll 50 - Modelle erhalten Sie in den Farben Aluminium und Ultraweiß, mit oder ohne Rahmen! Troll C50mini Ist außschließlich in Ultraweiß glänzend und ohne Rahmen erhältlich. -
Seite 50: Garantiebedingungen
Garantiebedingungen Rademacher Geräte-Elektronik GmbH & Co. KG gibt 24 Monate Garantie für Neugeräte, die entsprechend der Einbauanleitung montiert wurden. Von der Garantie abgedeckt sind alle Konstruk- tionsfehler, Materialfehler und Fabrikationsfehler. Ausgenommen von der Garantie sind: ◆ Fehlerhafter Einbau oder Installation ◆... - Seite 51 Kurzanleitung der wichtigsten Einstellungen Das Menü aufrufen Funktion wählen und öffnen Menü od. Verstell- modus verlassen Standardschaltzeiten AUF-/AB einstellen Standardschaltzeiten wählen und öffnen Öffnungs-/Schließzeit einstellen Wochentags- /Wochenendschaltzeiten einstellen Wochenprogramm wählen und öffnen Wochentags-/Wochen- endprogramm öffnen Öffnungs-/Schließzeit für Mo. bis Fr. einstel- Öffnungs-/Schließzeit für Sa.
- Seite 52 Kurzanleitung innenliegend...
