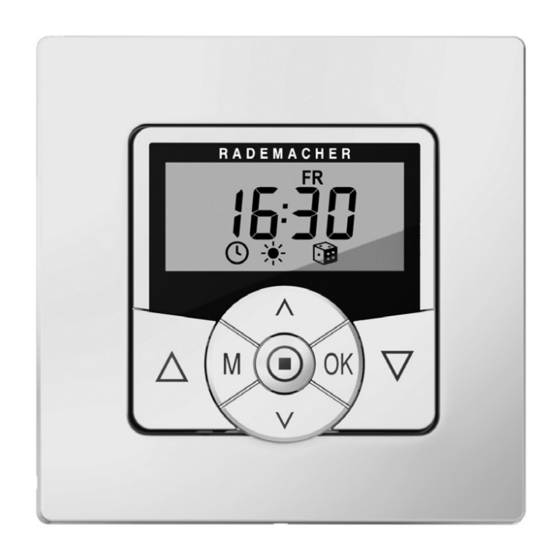

Inhaltszusammenfassung für RADEMACHER troll comfort
Seite 1
Einbau- und Bedienungsanleitung comfort Artikel Nr.: 2610 VBD 377-1 (09.03) RADEMACHER...
Seite 2
Sehr geehrte Kunden, ... RADEMACHER ...mit dem Kauf dieser Rohrmotorsteuerung haben Sie sich für ein Qualitätsprodukt aus dem Hause Rademacher ent- schieden. Wir danken Ihnen für Ihr Vertrauen. Diese Anleitung ...beschreibt Ihnen die Montage und den elektrischen Anschluss Ihres TROLL.
Zeichenerklärung RADEMACHER Lebensgefahr durch Stromschlag Dieses Zeichen weist Sie auf Gefahren bei Arbeiten an elektrischen Anschlüssen, Bau- teilen etc. hin. Es fordert Sicherheitsmaß- nahmen zum Schutz von Gesundheit und Leben der betroffenen Person. Hier geht es um Ihre Sicherheit Beachten und befolgen Sie bitte alle so gekennzeichneten Hinweise.
Richtige Verwendung RADEMACHER Lokaler Betrieb Verwenden Sie die Troll-Rohrmotorsteuerung nur zum Anschluss und zur Steuerung eines Rohrmotors. Der Rohr- motor muß über (mechanische oder elektronische) End- lagenschalter verfügen. Beachten Sie die Angaben der Motoren- hersteller bezüglich der Umschaltzeit und der maximalen Einschaltdauer.
Komponenten. Herstellerfremde Bauteile, die Funktionen des Troll ersetzen oder beeinflussen, dürfen nur nach ausdrücklicher Freigabe durch die Rademacher GmbH verwendet werden. Als Hersteller übernehmen wir keine Garantie bei der Verwendung herstellerfremder Bautei- le und daraus entstehenden Folgeschäden.
Sicherheitshinweise RADEMACHER Es besteht Lebensgefahr durch Stromschlag. Der elektrische Anschluss des Troll darf nur von einer zugelassenen Elektrofachkraft ausgeführt werden. Beachten Sie dazu die Vorschriften des VDE und des örtlichen Netzbetreibers. ! Schalten Sie die Zuleitung/Anschlussstelle vor Beginn des elektrischen Anschlusses spannungslos und sichern Sie sie gegen Wiedereinschalten.
Seite 9
Sicherheitshinweise RADEMACHER Der Einsatz defekter Geräte kann zur Gefährdung von Personen und zu Sachschäden (Stromschlag, Kurz- schluss) führen. ! Prüfen Sie vor dem Einbau den Troll auf Unversehrtheit und verwenden Sie niemals defekte oder beschädigte Geräte. ! Wenden Sie sich in diesem Fall bitte an un- seren Kundendienst.
Funktionsbeschreibung RADEMACHER Der Troll dient zur Steuerung von Rohrmotoren und kann mit dem beiliegenden Installationsgehäuse in jede handels- übliche Unterputzdose eingebaut werden. Die verschiedenen Beriebsarten und Funktionen: ◆ Manueller Betrieb - mit den Bedientasten am Gerät - mit Hilfe eines externen Tasters - mit einem Infrarot-Handsender ◆...
Seite 11
Funktionsbeschreibung RADEMACHER Die LCD-Anzeige des Troll informiert Sie über: ◆ die eingestellte Betriebsart ◆ die aktivierten Funktionen ◆ die aktuelle Tageszeit ◆ die eingestellten Schaltzeiten Anzeige Winter- und Sommerzeit Funktion der Wochentage 2 2 2 2 2 2 2 2 2 2 : : : : : i i i i i 7 7 7 7 7...
Zusäzlich ermöglicht die Parallelschaltung mehrerer Troll an einem ext. Taster die gemeinsame „Fern-“ Bedienung mehrerer Rollladenantriebe. ◆ einem Infrarot-Handsender von Rademacher Dazu ist der Troll mit einem Infrarot Empfänger aus- gerüstet. Zusätzlich ist mit dem IR-Handsender die Steuerung mehrerer Antriebe möglich.
Seite 13
Funktionsbeschreibung RADEMACHER Automatikbetrieb/Standardprogramm Einstellung einer Öffnungs- 0 0 0 0 0 8 8 8 8 8 : : : : : 0 0 0 0 0 0 0 0 0 0 und Schließzeit für Ihren Rollladen. Die eingestellten ▲▼ ▲▼...
Seite 14
Funktionsbeschreibung RADEMACHER Automatikbetrieb/Zufallsbetrieb 2 2 : : : : : I I I I I 0 0 0 0 0 Mit der Betriebsarten-Wahl- 2 2 2 2 taste können Sie die Zeit- steuerung auf Zufallsbetrieb ▲▼ ▲▼ ▲▼ ▲▼ ▲▼...
Seite 15
Funktionsbeschreibung RADEMACHER Sonnen- und Dämmerungsautomatik Die Sonnen- und Dämmerungsautomatik ermöglicht Ihnen, zusammen mit dem Lichtsensor (Art.-Nr. 3720), die helligkeitsabhängige Steuerung Ihres Rollladens. Dazu wird der Lichtsensor an der Fensterscheibe befestigt und über einen Stecker mit dem Troll verbunden. Sonnenautomatik Die Sonnenautomatik ermöglicht automatisches Ab- und Auffahren des Rollladens nach Überschreiten eines einge-...
Seite 16
Funktionsbeschreibung RADEMACHER Sonnenautomatik Erreicht bzw. überschreitet das Ta- 10 Min. geslicht den eingestellten Grenz- wert, senkt sich der Rollladen, nach ca. 10 Minuten, bis zum Licht- sensor. Nach ca. 25 Minuten fährt der Roll- laden automatisch ein Stück hoch, 25 Min.
Seite 17
Funktionsbeschreibung RADEMACHER Dämmerungsautomatik Bei Eintritt der Dämmerung senkt sich der Rollladen ca. 10 Sekunden nach Erreichen bzw. Überschreiten des voreingestellten Grenzwertes und fährt bis zum unteren Endan- schlag. Der Rollladen öffnet erst wieder bei Erreichen der eingestellten Öff- nungszeit oder nach manuellem AUF-Befehl.
Vor dem Elektrischen Anschluss RADEMACHER Montage und elektrischer Anschluss des Troll..dürfen nur mit dem beiliegen- den Installationsgehäuse erfol- gen. Die Anschlussklemmen befinden sich an derUnterseite des Installationsgehäuses. Endanschläge des Rohrmotors einstellen Vor dem endgültigen elektrischen Anschluss müssen die Endanschläge des Rohrmotors eingestellt sein. Beachten Sie die Angaben der jeweiligen Bedienungsanleitung.
Sicherheitshinweise Elektr. Anschluss RADEMACHER Es besteht Lebensgefahr durch Strom- schlag. Der elektrische Anschluss des Troll darf nur von einer zugelassenen Elektrofachkraft ausgeführt werden. Beachten Sie Angaben in den Sicher- heitshinweisen auf Seite 8. Falsche Verdrahtung kann zu Kurz- schluss und zur Zerstörung des Gerä- tes führen.
Montagehinweise RADEMACHER Sie benötigen zusätzlich 1 x 58er Unterputz-Dose nach DIN 49073 (Wir empfehlen eine tiefe Dose) 1 x Abdeckrahmen, beiliegend (*) Sie können den Troll in die meisten handelsüblichen Schalter-und Rahmenprogramme integrieren (siehe Schalterprogrammliste auf Seite 70) oder mit dem...
Montageablauf RADEMACHER ▼ Netz spannungslos schalten ▼ Elektrischer Anschluss (falls noch nicht erfolgt) ▼ Installationsgehäuse, in die Unterputzdose schieben und mit den Dosenschrauben festschrauben ▼ Abdeckrahmen aufsetzen ▼ Falls vorhanden, den Stecker des Lichtsensors in die Unterseite des Troll einstecken und das Sensorkabel vorsichtig in die Kabelführungen drücken...
Richtige Position des Lichtsensors RADEMACHER Befestigen Sie den Lichtsensor mit dem Saugnapf an der Fensterscheibe. Er mißt dort die aktuelle Helligkeit. Sonnenautomatik Dämmerungsauto- Wählen Sie die Position des matik Sie können die für die Son- Lichtsensors, bis zu der sich nenautomatik gewählte Posi-...
Einstellungen/Wichtige Hinweise RADEMACHER Zeitüberschreitung beachten Erfolgt bei den Einstellungen längere Zeit keine Eingabe, erscheint die aktuelle Uhrzeit in der Anzeige. Deaktivieren von Schaltzeiten Stellen Sie die gewünschte Zeit auf 0:00, damit wird der zugehörige Steuerbefehl nicht ausgeführt. Tastensymbole beachten Das bedeutet: Taste drücken oder tippen...
Den Troll in Betrieb nehmen RADEMACHER ▼ Strom einschalten – – – Erscheint diese Anzeige, müssen Sie die UHR- ▲ ▲ ▲ ▲ ▲ ▼ ▼ ▼ ▼ ▼ AUTO Taste drücken. Erscheint jedoch nach dem Einschalten eine beliebige Uhrzeit in der Anzeige, dann führen Sie bitte vor den weiteren Einstellungen einen Sofware-Reset (s.
Grundeinstellungen/Aktuelle Uhrzeit RADEMACHER Damit Ihr Troll seinen Betrieb aufnehmen kann, müssen Sie zunächst die aktuelle Uhrzeit einstellen. ▼ Aktuelle Uhrzeit einstellen (z. B. 13:00 Uhr) Die Ziffern der Uhr verstellen sich im schnellen Zeitvorlauf. ▼ Tasten loslassen, sobald die S ET aktuelle Tageszeit erreicht ist.
Grundeinst. Sommer- Winterzeit RADEMACHER Sie können Ihren Troll je nach Jahreszeit zwischen Sommer- und Winterzeit umschalten. ◆ ◆ ◆ ◆ ◆ Bei der Umschaltung von der Winter- auf die Som- merzeit wird die interne Uhr 1 Stunde vorgestellt. ◆ ◆ ◆ ◆ ◆ Bei der Umschaltung von der Sommer- auf die Winterzeit wird die interne Uhr 1 Stunde zurück-...
Standardprogramm RADEMACHER ▼ Allgemeine Öffnungszeit einstellen (z. B. von 7.00 Uhr auf 7:15 Uhr) drücken und halten S ET (Zeitvorlauf) ▼ Tasten loslassen, sobald die gewünschte Öffnungszeit erreicht ist. ▲ ▲ ▲ ▲ ▲ ◆ Langsamer Zeitvorlauf: Taste halten SET Taste tippen ▲...
Seite 31
Standardprogramm RADEMACHER ▼ Allgemeine Schließzeit einstellen von (z. B. von 20.00 Uhr auf 19:30 Uhr) drücken und halten S ET (Zeitrücklauf) ▼ S E T Tasten loslassen, sobald die gewünschte Öffnungszeit erreicht ist. ▼ ▼ ▼ ▼ ▼ ◆ Langsamer Zeitvorlauf: Taste halten SET Taste tippen ▼...
Wochenprogramm RADEMACHER Wenn Sie für jeden einzelnen Wochentag separa- te Öffnungs- und Schließzeiten einstellen möchten, müssen Sie den Eingabemodus des Wochenpro- gramms aktivieren. ▼ Eingabemodus des Wochenprogramms aktivieren : : : : : ▲ ▲ ▲ ▲ ▲ ▼ ▼ ▼ ▼ ▼...
Wochenprogramm RADEMACHER ▼ Tagesschaltzeiten einstellen Damit Sie für jeden Wochentag die gewünschten Schaltzeiten einstellen können, beginnt das Programm nach erneutem Drücken der Wochen- taste wieder bei Montag. HINWEIS Bei Aktivierung des Wochenprogramms werden die Öffnungs- und Schließzeit des Standardprogramms übernommen.
Seite 34
Wochenprogramm RADEMACHER ▼ Öffnungszeit für Montag einstellen Die für Montag eingestellte Öffnungs- und Schließzeit wird abwechselnd angezeigt. ▼ Werkseinstellung aufrufen ▼ drücken und halten S ET (Zeitvorlauf) Tasten loslassen, sobald ▼ die neue Öffnungszeit erscheint ▼ Schließzeit aufrufen und analog einstellen...
Wochenprogramm RADEMACHER ▼ Den nächsten Tag aufrufen und die Einstellungen für jeden Wo- chentag wiederholen ▼ Einstellungen beenden mehrfach drücken,..bis alle Eingabepunkte des Wochen- programms durchschritten sind, falls Sie keine weiteren Einstellungen vorneh- men wollen. ▼ Zwei gemeinsame Wochenschaltzeiten einstellen...
Wochenprogramm RADEMACHER ▼ Eingabemodus aktivieren 0 0 0 0 0 : : : : : 0 0 0 0 0 0 0 0 0 0 MO DI MI DO FR SA SO 8 8 8 8 8 ➜ ▲ ▲ ▲ ▲ ▲ ▼ ▼ ▼ ▼ ▼ AUTO Nach den Einstellungen für den letzten Wochentag,...
Seite 37
Wochenprogramm RADEMACHER ▼ Kontrolle bzw. verändern der Tagesschaltzeiten Ist das Wochenprogramm aktiv, können Sie durch Tip- pen der (▲) AUF- oder (▼) AB-Taste die Schaltzeiten des aktuellen Wochentages kontrollieren und gege- benenfalls ändern. ▼ Aktuelle Offnungszeit aufrufen (z. B. für Montag) 7 7 7 7 7 : : : : : 3 3 3 3 3 0 0 0 0 0 ➜...
Wochenprogramm RADEMACHER ▼ Wechsel zwischen Wochen- und Standardprogramm Nach jedem Drücken der Wochentaste wechselt die Betriebsart. 2 2 2 2 2 2 2 2 2 2 : : : : : I I I I I 7 7 7 7 7 MO DI MI DO FR SA SO ▲...
Seite 41
Einstellen der Sonnenautomatik RADEMACHER ▼ Empfehlung: Die aktuelle Helligkeit, bei der Ihr Rollladen abgesenkt werden soll, als vorläufigen Grenzwert übernehmen. : : : : : I I I I I I I I I I : : : : :...
Einstellen der Sonnenautomatik RADEMACHER ▼ Beachten Sie das Sonnensymbol in der Normalanzeige: Sonnenautomatik ist ausgeschaltet Sonnenautomatik ist eingeschaltet BLINKEND Sonnenautomatik ist aktiv ▼ Ist das Sonnenprogramm aktiv, wird es abgebrochen durch: ◆ manuelle Bedienung ◆ Ansprechen einer Automatikfunktion ◆ Betätigen des IR-Handsenders ◆...
Einstellen der Dämmerungsautom. RADEMACHER ▼ Empfehlung: Die aktuelle Helligkeit (Dämmerung), bei der Ihr Rollladen ab- gesenkt werden soll, als vorläufigen : : : : : Grenzwert übernehmen. 3 3 3 3 3 3 3 3 3 3 : : : : : + S ET ▲▼...
Seite 46
Einstellen der Dämmerungsautom. RADEMACHER ▼ Beachten Sie die Sperrzeit, für das erneute Aktivieren der Dämmerungsautomatik Wurde Ihr Rollladen durch die Dämmerungs- automatik geschlossen und anschließend mit einem manuellen Fahrbefehl wieder geöffnet, wird die Dämmerungsautomatik erst nach ca. 1 Stunde wieder aktiv.
Den Troll bedienen/Handbetrieb RADEMACHER Die Bedienung von Hand ist in jeder Betriebsart möglich und hat Vorrang vor den Automatikfunktionen. Der Rollladen fährt bis zum jeweiligen End- anschlag. Den Rollladen anhalten kurz drücken...
Seite 48
Den Troll bedienen/Handbetrieb RADEMACHER Normal- oder Tippbetrieb Sie können den Troll im Normalbetrieb (Werkseinstellung) oder im Tippbetrieb (Umschaltung s. S. 49) bedienen. Normalbetrieb: Der Rollladen fährt nach dem Drücken einer Bedientaste in die jeweilige End- stellung. Tippbetrieb: Der Rollladen fährt, solange Sie die je- (s.
Seite 49
Den Troll bedienen/Handbetrieb RADEMACHER Umschaltung von Normal- auf Tippbetrieb Dazu müssen Sie auf der Rückseite des Troll, mit einem klei- nen Schraubendreher, einen Verbindungssteg herausbrechen. Verbindungssteg...
Seite 50
Den Troll bedienen/Handbetrieb RADEMACHER ▼ Bedienung im Tippbetrieb 1 x tippen Der Rollladen öffnet/schließt sich solange, bis Sie die Tas- te loslassen. 3 s drücken Der Rollladen fährt bis zum oberen/unteren End- anschlag. tippen Der Rollladen stoppt.
Fernbedienung mit externem Taster RADEMACHER Es besteht die Möglichkeit, den Troll mit einem externen Taster oder einer anderen Steuerung zu bedienen. Schaltreihenfolge mit einem externen Taster Ext. AUF (▲)-Taste drücken der Rollladen fährt hoch Ext. AUF (▲)-Taste tippen der Rollladen stoppt oder Ext.
Fernsteuerung mit IR-Handsender RADEMACHER Der Troll ist mit einem Infrarot (IR)-Empfänger ausgerüstet, dadurch können Sie einen oder mehrere Rollladenantriebe mit einem Infrarot-Handsender von Rademacher steuern. Sender-Auge Kontroll-LED Sammeltaste Normalbetrieb (Alle) Heben und Senken Kanaltasten der Rollläden. Mit diesen Tasten Tippbetrieb können Sie Ihre...
Fernsteuerung mit IR-Handsender RADEMACHER ▼ Normalbetrieb (ohne Zuweisung eines Kanals) drücken oder Der Rollladen fährt in die entsprechende Richtung. Durch erneutes Drücken der (▲) oder (▼)-Taste oder der Schließen Öffnen STOP-Taste, bleibt der Rollla- den stehen. ▼ Tippbetrieb Solange Sie eine der beiden oder Tasten gedrückt halten, fährt...
Fernsteuerung mit IR-Handsender RADEMACHER Mehrkanalbetrieb Sie können jedem Troll eine Kanalnummer zuweisen und so Ihre Rollläden in Gruppen zusammenfassen. Wollen Sie mehrere Rollläden gleichzeitig steuern, müssen Sie diese unter der gleichen Kanalnummer zusammenfassen. ▼ Mehrkanalbetrieb aktivieren I I I I I 2 2 2 2 2 : : : : : 0 0 0 0 0 0 0 0 0 0 ➜...
Fernsteuerung mit IR-Handsender RADEMACHER ▼ Mehrkanalbetrieb zuerst die gewünschte Kanaltaste dücken dann innerhalb von 3 Minuten den gewünschten Steuerbefehl ▼ Kanalzuweisung löschen ohne weitere Eingabe S ET drücken...
Fernsteuerung mit IR-Handsender RADEMACHER Die Sammeltaste (A-Taste) Sie können im Mehrkanalbetrieb alle angesteuerten Rollläden gemeinsam betreiben ohne die eingestellten Gruppen zu löschen oder in den Einkanalbetrieb zu wechseln. ▼ Sammelbetrieb Sammeltaste A drücken ▼ oder drücken Alle angesteuerten Rolllä- den fahren in die ge-...
Software-Reset RADEMACHER Möchten Sie Ihre Einstellungen löschen, müssen Sie einen Software-Reset durchführen. HINWEIS! Nach einem Software-Reset gelten die Werkseinstellungen. ▼ Alle Einstellungen löschen drücken und halten 8 8 8 8 8 8 8 8 8 8 : : : : : 8 8 8 8 8 8 8 8 8 8 MO DI MI DO FR SA SO ▲▼...
Software-Reset RADEMACHER ▼ Tasten loslassen, S ET wenn die Anzeige erlischt. Anzeige nach einem – – – Software-Reset bzw. nach 8 Std. Stromaus- ▲ ▲ ▲ ▲ ▲ ▼ ▼ ▼ ▼ ▼ AUTO fall. ▼ Aktuelle Uhrzeit neu einstellen I I I I I 2 2 2 2 2 : : : : : 0 0 0 0 0 0 0 0 0 0 ▲...
Was tun, wenn ...? RADEMACHER ...die Anzeige blinkt? Netzausfall Ursache: Beheben Sie die Ursache für den Netzausfall Lösung: und überprüfen Sie dann die Anzeige. ◆ Erscheint dann die aktuelle Uhrzeit, ist Ihr Troll wieder aktiv. ◆ Erscheint die Resetanzeige (s. S. 58), war der Netzausfall länger als 8 Stunden.
Seite 60
Was tun, wenn ...? RADEMACHER ... trotz eingestellter Schaltzeiten keine automatischen Befehle ausgeführt werden? Ursache: Ihr Troll befindet sich evtl. im manuellen Betrieb (MANU). Schalten Sie den Troll in den Automatik- Lösung: betrieb (AUTO)..die eingestellten Schaltzeiten nicht genau eingehalten werden? Ihr Troll befindet sich evtl.
Seite 61
Was tun, wenn ...? RADEMACHER ... der Troll manuell oder automatisch nicht mehr ordnungsgemäß reagiert? Lösung: Führen Sie einen Software-Reset gemäß Seite 57 durch. Wiederholen Sie anschließend alle Einstellungen ab Seite 28. Testen Sie ggf. den Troll mit den Werksein- stellungen.
Seite 62
Was tun, wenn ...? RADEMACHER ◆ Bei aktiver Sonnenautomatik (Sonnensymbol) blinkt) erfolgte ein zeitgesteuerter oder ma- nueller Fahrbefehl. Die Sonnenautomatik wird abgebrochen und neu gestartet. Der weitere Ablauf ist dann von der Sonnenbedingung abhängig. In diesem Fall müssen Sie den Lichtsensor Lösung:...
Seite 63
Was tun, wenn ...? RADEMACHER ... der Rollladen bei aktiver Sonnenautomatik zu weit schließt (den Lichtsensor überfährt)? Ursache: Die Helligkeit ist hinter dem Rollladen (am Sen- sor) noch höher als der vorgegebene Grenzwert. Grenzwert für die Sonnenautomatik höher Lösung: einstellen.
Seite 64
Was tun, wenn ...? RADEMACHER ... der Troll das IR-Sendesignal nicht annimmt? Ungenaue Ausrichtung der Fernbedienung. Ursache: ◆ Direkte Sonneneinstrahlung oder künstliches Licht beeinflussen die Reichweite des Senders. Richten Sie die Fernbedienung möglichst Lösung: direkt auf den Troll ... der Rollladen nach Betätigen des Handsenders nicht reagiert? Sie betreiben den Troll möglicherweise im...
Seite 65
Was tun, wenn ...? RADEMACHER ... die Kontrollleuchte des IR-Handsenders bei Tastendruck nicht leuchtet? Ursache: Die Batterie ist nicht richtig eingelegt oder ist verbraucht. Prüfen Sie die Polung der Batterie und wech- Lösung: seln Sie sie wenn nötig aus..die Reichweite des IR-Handsenders nachläßt? Die Batterie ist verbraucht.
Technische Daten RADEMACHER Nennspannung: 230 V/50 Hz Schaltleistung: 8 (4) A Schutzklasse: Standby-Leistung: Nebenstelleneingänge: Schaltspannung der nebenstelleneingänge: 230 V Anschlussquerschnitt: 3 x 1, 5 mm Einbauart: Unterputz Abmessungen: 70 x 70 x 17,8 mm Einbautiefe: 34 mm zul. Umgebungstemp.: 0 bis 40 °C...
Seite 67
Technische Daten RADEMACHER ca. 8 Std. Gangreserve der Uhr: Sonnenempfindlichkeit Einstellbereiche: 2000 - 20.000 Lux Dämmerungsempfindlichkeit 2 - 50 Lux Bei kurzzeitigem Netzausfall Datenerhalt: bleiben die vom Benutzer eingestellten Zeiten und die aktuellen Daten (Uhrzeit/ Tag) erhalten. Die Anzeige blinkt in diesem Fall und wird nach einiger Zeit langsam dunkler.
Garantiebedingungen RADEMACHER Rademacher Geräte-Elektronik GmbH & Co. KG gewährt 24 Monate Garantie für Neugeräte, die entsprechend der Einbauanleitung montiert wurden. Von der Garantie abgedeckt sind alle Konstruktionsfehler, Materialfehler und Fabrikationsfehler. Weitere Ansprüche, insbesondere auf die Übernahme von Ein-und Ausbaukosten, bestehen nicht.
