RADEMACHER DuoFern Montage- Und Bedienungsanleitung

7.2 Installationsbeispiele
230V / 50 Hz
L / braun
L
230V / 50 Hz braun
Schalter / Taster
L
braun
Steuer-
eingang
Kanal 1
grün
N / blau
Universal-Aktor 2-Kanal 9470
230V / 50 Hz
L / braun
L
230V / 50 Hz braun
Wechselschalter
1 2
L
braun
Steuer-
eingang
Kanal 1
grün
N / blau
Universal-Aktor 2-Kanal 9470
8 An- /Abmelden von DuoFern Sendern
Damit Sie den Aktor mit einem DuoFern Sender steuern können, müssen Sie
jeden gewünschten DuoFern Sender am Aktor anmelden. Sie können max.
20 DuoFern Sender (z.B. RolloTron Pro Comfort DuoFern (Art.-Nr. 9800/
9805); DuoFern Handsender (Art.-Nr. 9491) etc.) am Aktor anmelden.
1. Gewünschten DuoFern Sender in den An-/ bzw. Ab-
meldemodus schalten (s. jeweilige Bedienungsanlei-
tung). Der An-/ bzw. Abmeldemodus bleibt 60
Sekunden aktiv.
2. Nehmen Sie den beiliegenden Magneten und berühren
Sie die „Verbinden (Anmelden)"- oder „Trennen
(Abmelden)"-Fläche auf der Gehäuseoberseite.
3. Der Aktor sendet jetzt ein An- bzw. Abmeldesignal
aus.
4. Nach erfolgreicher An-/Abmeldung leuchtet die
Status-LED konstant grün.
5. Den nächsten DuoFern Sender an-/abmelden, dazu
1. bis 3. wiederholen oder An-/Abmeldung beenden.
Installation mit einem
Schalter / Taster
Wir empfehlen die Verwendung eines Tasters.
Relais Eingang 1
rosa
N
Verbraucher
1 blau
Relais
Ausgang
Kanal 1
schwarz
Installation mit Wechselschaltern
Wir empfehlen eine Wechselschaltung durch
mehrere parallel geschaltete Taster zu ersetzen.
Relais Eingang 1
rosa
Für den zweiten Kanal müssen Sie jeweils die entspre-
chenden Ein-/Ausgänge analog zum Kanal 1 verwen-
N
Verbraucher
den.
1 blau
Relais
Ausgang
Kanal 1
TIP
schwarz
Weitere Schaltungsbeispiele finden Sie auf
unserer Homepage (www.rademacher.de)
8 An- /Abmelden von DuoFern Sendern
HINWEIS
Die Status-LED leuchtet rot, wenn die An-/Abmeldung fehl schlug,
zum Beispiel wenn:
- schon 20 DuoFern Sender angemeldet sind
- ein ungeeignetes Gerät (z.B. anderer DuoFern Aktor) angemeldet wird
- versucht wird, einen DuoFern Sender abzumelden, der gar nicht
angemeldet ist
9 SET-Magnet
TIP
Damit der Magnet nicht verloren geht, empfehlen wir den Magneten auf
dieser Seite kleben zu lassen. Sie können die notwendigen Einstellungen
auch mit dem aufgeklebten Magneten vornehmen.
Magnet
10 Daten löschen (Reset)
1. Halten Sie den beiliegenden Magneten solange auf
die „Trennen"-Fläche, bis die Status-LED konstant
rot leuchtet.
2. Alle angemeldeten DuoFern Sender sind abgemeldet.
3. Danach befindet sich der DuoFern Aktor wieder im
Lieferzustand.
Folgende Daten werden auf die Werkseinstellung
zurückgesetzt:
◆ Zeitautomatik = Ein
◆ Dämmerungsautomatik = Ein
◆ Manueller Betrieb = Aus
11 Technische Daten

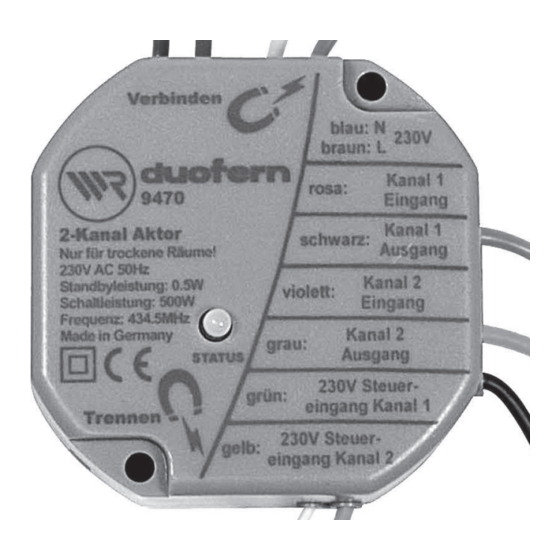

DuoFern Universal-Aktor Art.-Nr. 9470
Versorgungsspannung: 230 V / 50 Hz
Standby Leistung: 0,5 W
Schaltleistung: max. 500 W (pro Kanal)
Schutzklasse: II (nur für trockene Räume)
Frequenz: 434,5 MHz
Maße: Durchmesser ca. 48 mm
Höhe ca. 20 mm
Montage- und
Bedienungsanleitung
DuoFern Universal-Aktor
(2-Kanal)
Artikel Nr.: 9470
VBD 501-1 (07.09)-D
Garantiebedingungen
RADEMACHER Geräte-Elektronik GmbH gibt eine 24-monatige Garantie für Neugeräte, die entsprechend der
Einbauanleitung montiert wurden. Von der Garantie abgedeckt sind alle Konstruktionsfehler, Materialfeh-
ler und Fabrikationsfehler.
Ausgenommen von der Garantie sind:
◆ Fehlerhafter Einbau oder Installation
◆ Nichtbeachtung der Einbau- und Bedienungsanleitung
◆ Unsachgemäße Bedienung oder Beanspruchung
◆ Äußere Einwirkungen wie Stöße, Schläge oder Witterung
◆ Reparaturen und Abänderungen von dritten, nicht autorisierten Stellen
◆ Verwendung ungeeigneter Zubehörteile
◆ Schäden durch unzulässige Überspannungen ( z.B. Blitzeinschlag )
◆ Funktionsstörungen durch Funkfrequenzüberlagerungen und sonstige Funkstörungen
Innerhalb der Garantiezeit auftretende Mängel beseitigt RADEMACHER kostenlos entweder durch Reparatur
oder durch Ersatz der betreffenden Teile oder durch Lieferung eines gleichwertigen oder neuen Ersatz-
gerätes. Durch Ersatzlieferung oder Reparatur aus Garantiegründen tritt keine generelle Verlängerung der
ursprünglichen Garantiezeit ein.
