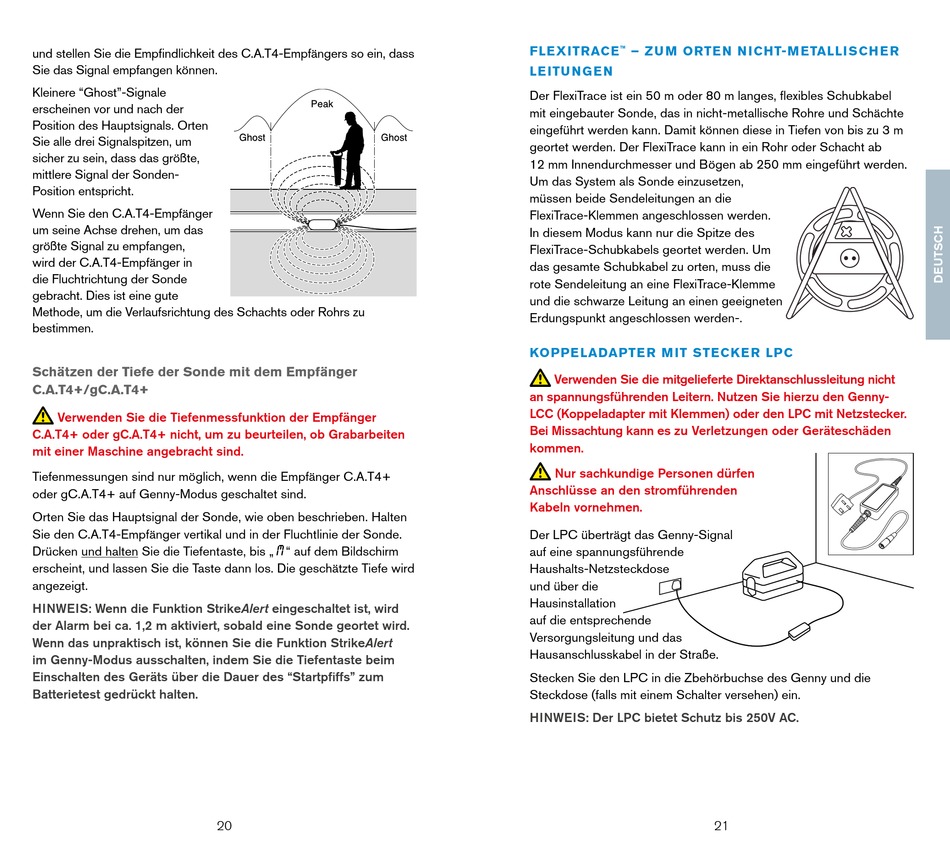

Schätzen Der Tiefe Der Sonde Mit Dem Empfänger - Radiodetection C.A.T4 Leitfaden

und stellen Sie die Empfindlichkeit des C.A.T4-Empfängers so ein, dass
Sie das Signal empfangen können.
Kleinere "Ghost"-Signale
erscheinen vor und nach der
Position des Hauptsignals. Orten
Sie alle drei Signalspitzen, um
sicher zu sein, dass das größte,
mittlere Signal der Sonden-
Position entspricht.
Wenn Sie den C.A.T4-Empfänger
um seine Achse drehen, um das
größte Signal zu empfangen,
wird der C.A.T4-Empfänger in
die Fluchtrichtung der Sonde
gebracht. Dies ist eine gute
Methode, um die Verlaufsrichtung des Schachts oder Rohrs zu
bestimmen.
Schätzen der Tiefe der Sonde mit dem Empfänger
C.A.T4+/gC.A.T4+
Verwenden Sie die Tiefenmessfunktion der Empfänger
C.A.T4+ oder gC.A.T4+ nicht, um zu beurteilen, ob Grabarbeiten
mit einer Maschine angebracht sind.
Tiefenmessungen sind nur möglich, wenn die Empfänger C.A.T4+
oder gC.A.T4+ auf Genny-Modus geschaltet sind.
Orten Sie das Hauptsignal der Sonde, wie oben beschrieben. Halten
Sie den C.A.T4-Empfänger vertikal und in der Fluchtlinie der Sonde.
Drücken und halten Sie die Tiefentaste, bis „
erscheint, und lassen Sie die Taste dann los. Die geschätzte Tiefe wird
angezeigt.
HINWEIS: Wenn die Funktion StrikeAlert eingeschaltet ist, wird
der Alarm bei ca. 1,2 m aktiviert, sobald eine Sonde geortet wird.
Wenn das unpraktisch ist, können Sie die Funktion StrikeAlert
im Genny-Modus ausschalten, indem Sie die Tiefentaste beim
Einschalten des Geräts über die Dauer des "Startpfiffs" zum
Batterietest gedrückt halten.
M
" auf dem Bildschirm
20
FLE X ITRACE – Z U M ORTE N N I CHT-M ETALLI S CH E R
™
LE ITU N G E N
Der FlexiTrace ist ein 50 m oder 80 m langes, flexibles Schubkabel
mit eingebauter Sonde, das in nicht-metallische Rohre und Schächte
eingeführt werden kann. Damit können diese in Tiefen von bis zu 3 m
geortet werden. Der FlexiTrace kann in ein Rohr oder Schacht ab
12 mm Innendurchmesser und Bögen ab 250 mm eingeführt werden.
Um das System als Sonde einzusetzen,
müssen beide Sendeleitungen an die
FlexiTrace-Klemmen angeschlossen werden.
In diesem Modus kann nur die Spitze des
FlexiTrace-Schubkabels geortet werden. Um
das gesamte Schubkabel zu orten, muss die
rote Sendeleitung an eine FlexiTrace-Klemme
und die schwarze Leitung an einen geeigneten
Erdungspunkt angeschlossen werden-.
KOPPE LADAPTE R M IT STE CK E R LP C
Verwenden Sie die mitgelieferte Direktanschlussleitung nicht
an spannungsführenden Leitern. Nutzen Sie hierzu den Genny-
LCC (Koppeladapter mit Klemmen) oder den LPC mit Netzstecker.
Bei Missachtung kann es zu Verletzungen oder Geräteschäden
kommen.
Nur sachkundige Personen dürfen
Anschlüsse an den stromführenden
Kabeln vornehmen.
Der LPC überträgt das Genny-Signal
auf eine spannungsführende
Haushalts-Netzsteckdose
und über die
Hausinstallation
auf die entsprechende
Versorgungsleitung und das
Hausanschlusskabel in der Straße.
Stecken Sie den LPC in die Zbehörbuchse des Genny und die
Steckdose (falls mit einem Schalter versehen) ein.
HINWEIS: Der LPC bietet Schutz bis 250V AC.
