probfit CPA 450

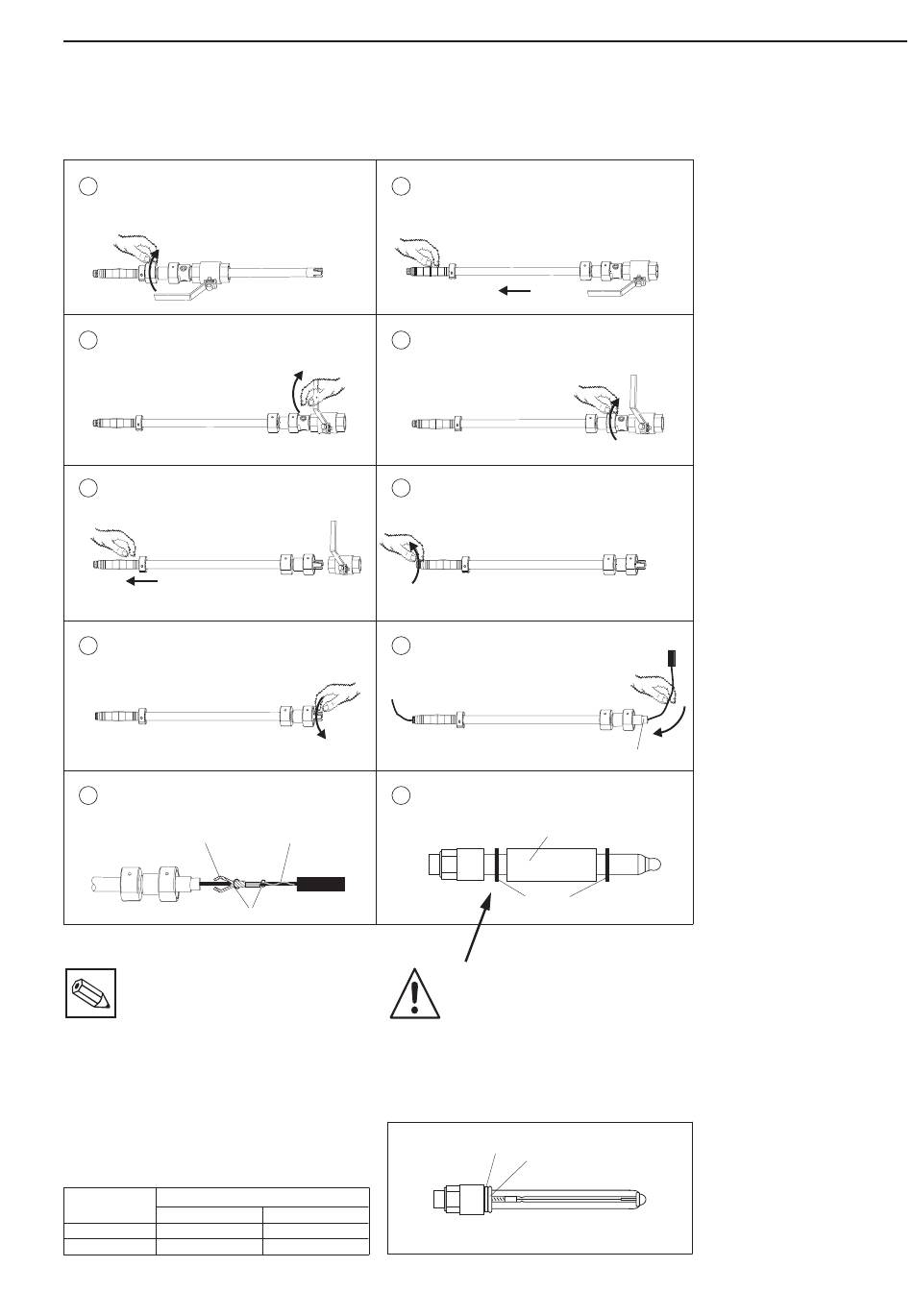

Montageanleitung Armatureneinbau, Elektrodeneinbau und Messkabeldurchführung
Überwurfmutter ½ Umdrehung lösen.
1
1/2
3 Kugelhahn schließen.
Armatur abnehmen.
5
7 Schutzkorb abschrauben.
PAL-Kontaktfeder auf Kontaktkabel stecken.
9
Mit 2 Kabelbindern fixieren.
Kontaktfeder
Kabelbinder
Hinweis:
•
Notwendige Montagefreiheit von
mind. 700 / 1150 mm beachten.
•
Je nach gewählter Elektrode
auf die Verwendung des passen-
den Innenrohres achten. Das
Innenrohr erleichtert den Austritt
aus der Kabelführung.
Eintauchtiefe Innenrohrlänge
Armatur
2-Pol-Elektrode
250 mm 524 mm
700 mm 974 mm
Endress+Hauser
Tauchrohr bis Anschlag ausziehen.
2
4 Verschlussring mit Maulschlüssel SW 55 oder
Hakenschlüssel abschrauben.
6 Kabelverschraubung lösen.
Messkabel von der Prozessseite her
8
durch Innenrohr und Armatur führen.
Bei Neuelektroden Druckring entfernen (s. unten).
10
Gefettete O-Ringe + Distanzhülse auf Elektrode
schieben.
Kontaktkabel
4-Pol-Elektrode
462 mm
912 mm
Innenrohr
Distanzhülse
O-Ring
MONTAGE1.CDR
Warnung:
•
Auf richtigen Sitz der O-Ring-
Dichtungen achten.
•
Vor dem Einschrauben der Elektro-
de darauf achten, dass der Druck-
ring entfernt ist.
Druckring
O-Ring
ELEKTROD.CDR
3 Installation
PA450D03.CHP
Bild 3.7 Druck-/ O-Ring Elektrode
