- Seite 1 BMP 335 Operator's manual 2-22 Bedienungsanweisung 23-44 Manuel d'utilisation 45-66 Gebruiksaanwijzing 67-88...
-
Seite 23: Einleitung

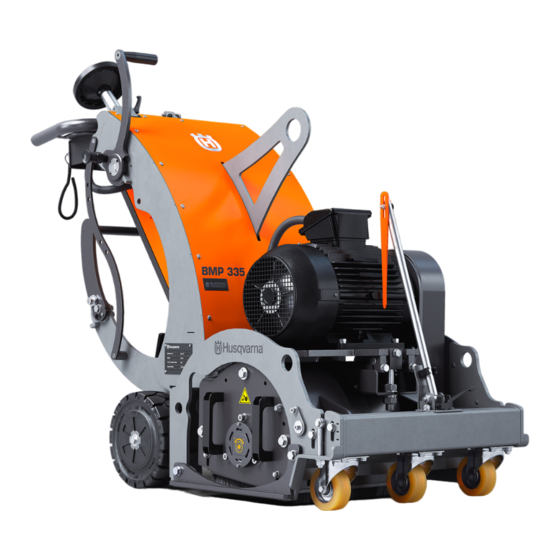

Inhalt Einleitung..............23 Fehlersuche..............39 Sicherheit..............25 Transport, Lagerung und Entsorgung......40 Betrieb................30 Technische Daten BMP 335......... 42 Wartung................ 35 Konformitätserklärung...........44 Einleitung Gerätebeschreibung entfernen. Das Gerät kann auf Oberflächen wie Beton, Asphalt, Stein und Stahl eingesetzt werden. Bei dem Gerät handelt es sich um eine handgeführte Das Gerät ist für den gewerblichen Betrieb und für... -
Seite 24: Überblick Über Die Bedientafel
7. Pedal Antriebssystem 15. Bedienungsanleitung 8. Wasseranschluss Hinweis: Wenn Wasser für Ihren Betrieb erforderlich ist, wenden Sie sich an eine Husqvarna- Servicewerkstatt für weitere Informationen. Überblick über die Bedientafel 1. Anzeige für die Tiefeneinstellung 15. Bedienerpräsenzsteuerung (OPC) 2. Manuelle Tiefenanzeige Symbole auf dem Gerät... -
Seite 25: Typenschild
Zertifizierungsanforderungen, die in bestimmten Ländern gelten. Halten Sie alle Körperteile von heißen Oberflächen fern. Typenschild Aufnahmepunkt. Halten Sie die Hände von rotierenden Teilen fern. Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich mit den Anweisungen vertraut, bevor Sie das Gerät verwenden. -
Seite 26: Allgemeine Sicherheitshinweise
• Lassen Sie immer Vorsicht walten, und arbeiten Sie • Verwenden Sie immer zugelassenes Zubehör. Ihr mit gesundem Menschenverstand. Husqvarna-Händler steht Ihnen gern für weitere • Dieses Gerät erzeugt beim Betrieb ein Informationen zur Verfügung. elektromagnetisches Feld. Dieses Feld kann •... -
Seite 27: Vibrationen Sicherheit
• Schließen Sie das Gerät zur Entfernung des Staubs • Platzieren Sie Ihre Hände nur auf dem Griff bzw. an einen Staubabsauger an. den Griffen. Halten Sie alle anderen Körperteile vom Gerät fern. • Ziehen Sie nicht am Schlauch des Staubabsaugers. Das Gerät kann herunterfallen und Verletzungen •... -
Seite 28: Persönliche Schutzausrüstung
Persönliche Schutzausrüstung • Stellen Sie sicher, dass sich keine Kabel oder Schläuche in der Betriebsrichtung des Geräts WARNUNG: befinden. Lesen Sie die folgenden • Achten Sie im Arbeitsbereich auf eine ausreichende Warnhinweise, bevor Sie das Gerät Belüftung. verwenden. Elektrische Sicherheit •... -
Seite 29: Sicherheitsvorrichtungen Am Gerät
Netzstecker oder das Netzkabel beschädigt ist oder ersetzt werden muss, • Benutzen Sie kein Gerät mit defekten wenden Sie sich an Ihre Husqvarna Sicherheitsvorrichtungen. Servicewerkstatt. Beachten Sie die vor Ort • Führen Sie regelmäßig eine Überprüfung geltenden Vorschriften und Gesetze. -
Seite 30: Sicherheitshinweise Für Die Wartung
2. Ziehen Sie den OPC-Schlüssel ab. Wenn der nicht genehmigt wurden, können zu schweren Motor innerhalb von drei Sekunden nicht stoppt, Verletzungen oder zum Tod führen. wenden Sie sich an eine autorisierte Husqvarna Servicewerkstatt. • Ersetzen Sie beschädigte, verschlissene oder defekte Teile. -
Seite 31: So Installieren Sie Die Frästrommel
So installieren Sie die Frästrommel 4. Drehen Sie die Schrauben, um die Seitenabdeckung abzudrücken. 1. Entfernen Sie das Stützblech. Hinweis: Wenn die Seitenabdeckung entfernt 2. Entfernen Sie die Schrauben und Unterlegscheiben wird, hängt die Achse lose. von der Seitenabdeckung. 5. Installieren Sie die Frästrommel an der Achse. 3. -
Seite 32: So Schließen Sie Einen Staubabsauger An
7. Installieren Sie die Stützplatte. 1. Lösen Sie die Schrauben (D) auf beiden Seiten der Vorderradstange. 8. Prüfen Sie die Treibriemenspannung. Siehe prüfen Sie die Treibriemenspannung auf Seite 39 . So stellen Sie die Höhe der Vorderräder ein Die Standardposition ist (B). Position (A) wird für den 2. -
Seite 33: So Schließen Sie Das Gerät An Die Stromversorgung An
In diesem Fall steigt das Risiko, 3. Treten Sie auf die Pedale des Antriebssystems, um dass Sie gesundheitsgefährdenden Staub das Antriebssystem zu aktivieren. einatmen. Tragen Sie einen zugelassenen Atemschutz. 1. Untersuchen Sie den Staubabsaugschlauch auf Beschädigungen. 2. Stellen Sie sicher, dass die Filter im Staubabsauger sauber und unbeschädigt sind. -
Seite 34: So Bedienen Sie Das Gerät
10. Senken Sie den Hubhebel langsam ab, um die a) Drehen Sie die Dauerarretierung, um die Werkzeugtrommel auf den Boden abzusenken. Arretierung des Tiefeneinstellrads wieder aufzuheben und die Betriebstiefe weiter anzupassen. 13. Stellen Sie mit dem Drehzahleinstellknopf die Antriebsdrehzahl ein. 11. -
Seite 35: So Stoppen Sie Das Gerät
So stoppen Sie das Gerät • Beobachten Sie beim Betrieb das Amperemeter. Die maximale Stromstärke für jeden Motortyp ist wie 1. Ziehen Sie den Hubhebel nach oben. folgt: 2. Drehen Sie das Tiefeneinstellrad, bis die Werkzeugtrommel den Boden nicht berührt. a) Motortyp 3 x 400 V, 50 Hz: 19,6 A. -
Seite 36: So Neigen Sie Das Gerät Nach Hinten
X = Diese Anweisungen sind in dieser O = Diese Anweisungen sind nicht in dieser Bedienungsanleitung enthalten. Bedienungsanleitung enthalten. Lassen Sie die Wartung von einer zugelassenen Servicewerkstatt durchführen. Allgemeine Gerätewartung 12 h nach Ser- Täglich Alle 3 Monate Jährlich vice Das Gerät reinigen. - Seite 37 1. Lösen Sie die Lenksperre am Bedienfeld. 3. Drücken Sie die Handgriffe und die Fußstütze nach unten, um das Gerät zu neigen. 2. Deaktivieren Sie das Antriebssystem. 4. Senken Sie das Gerät vorsichtig ab. Die Vorderseite ist sehr schwer. 1838 - 002 - 06.04.2022...
-
Seite 38: So Reinigen Sie Das Gerät
Reinigen Sie die Werkzeugtrommel nach dem Betrieb auf feuchten Oberflächen. So schmieren Sie das Lager ACHTUNG: Verwenden Sie den Technische korrekten Schmierfetttyp. Siehe Daten BMP 335 auf Seite 42 . Der falsche Schmierfetttyp kann zu Schäden am Lager führen. 1838 - 002 - 06.04.2022... -
Seite 39: So Prüfen Sie Die Treibriemenspannung
So prüfen Sie die 2. Wenn die Spannung des Antriebsriemens eingestellt werden muss, führen Sie die folgenden Schritte aus: Treibriemenspannung a) Lösen Sie die Mutter (B). 1. Messen Sie die Spannung des Antriebsriemens b) Drehen Sie die Mutter (C) im Uhrzeigersinn, um im mittleren Bereich des Antriebsriemens (A). -
Seite 40: Transport, Lagerung Und Entsorgung
Problem Ursache Lösung Der Motor startet Eine Phase der Netzteils fehlt. Das Netzteil überprüfen. nicht. Eine Phase des Netzteils ist nicht korrekt. Stellen Sie die Phase ein. Die Not-Aus-Taste ist aktiviert. Drehen Sie die Not-Aus-Taste im Uhrzeiger- sinn, um sie zu deaktivieren. Im Antriebssystem gibt es keinen Strom. -
Seite 41: So Bewegen Sie Das Gerät Bei Ausgeschaltetem Motor Per Hand
2. Drücken Sie die inneren Enden der WARNUNG: Verwenden Sie bei Antriebssystempedale, um das Antriebssystem zu Rampen mit steilem Gefälle immer eine aktivieren. Winde. Laufen bzw. stehen Sie nicht unterhalb oder in der Nähe des Geräts. • Um das Gerät eine Rampe herunter zu bewegen, fahren Sie es langsam vorwärts. -
Seite 42: So Entsorgen Sie Das Gerät
Freien. Lagern Sie das Gerät immer in und geltenden Vorschriften. einem Gebäude. • Wenn Sie das Gerät nicht mehr benutzen, senden Sie es an einen Husqvarna-Händler oder entsorgen • Bewahren Sie das Gerät in an einem trockenen und Sie es bei einer Recyclingstelle. frostfreien Bereich auf. -
Seite 43: Konformitätserklärung Für Geräusche Und Vibrationen
Kabellänge Querschnitt ≤ 16 A ≤ 32 A ≤ 63 A ≤ 125 A > 20m 1,5 mm 2,5 mm 10 mm 25 mm 20 m > 50 m 2,5 mm 4 mm 10 mm 25 mm 50m > 75m 4 mm 6 mm 16 mm... -
Seite 44: Konformitätserklärung
Konformitätserklärung EU-Konformitätserklärung Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46- 36-146500, erklären in alleiniger Verantwortung, dass das Gerät: Beschreibung Vertikutierer Marke Husqvarna Typ/Modell BMP 335 Identifizierung Seriennummern ab 2022 die folgenden EU-Richtlinien und -Verordnungen erfüllt: Richtlinie/Verordnung Beschreibung 2006/42/EG „Maschinenrichtlinie“... - Seite 89 1838 - 002 - 06.04.2022...
- Seite 90 1838 - 002 - 06.04.2022...
- Seite 91 1838 - 002 - 06.04.2022...
- Seite 92 www.husqvarnacp.com Original instructions Originalanweisungen Instructions d’origine Originele instructies 1143047-20 2022-04-13...
