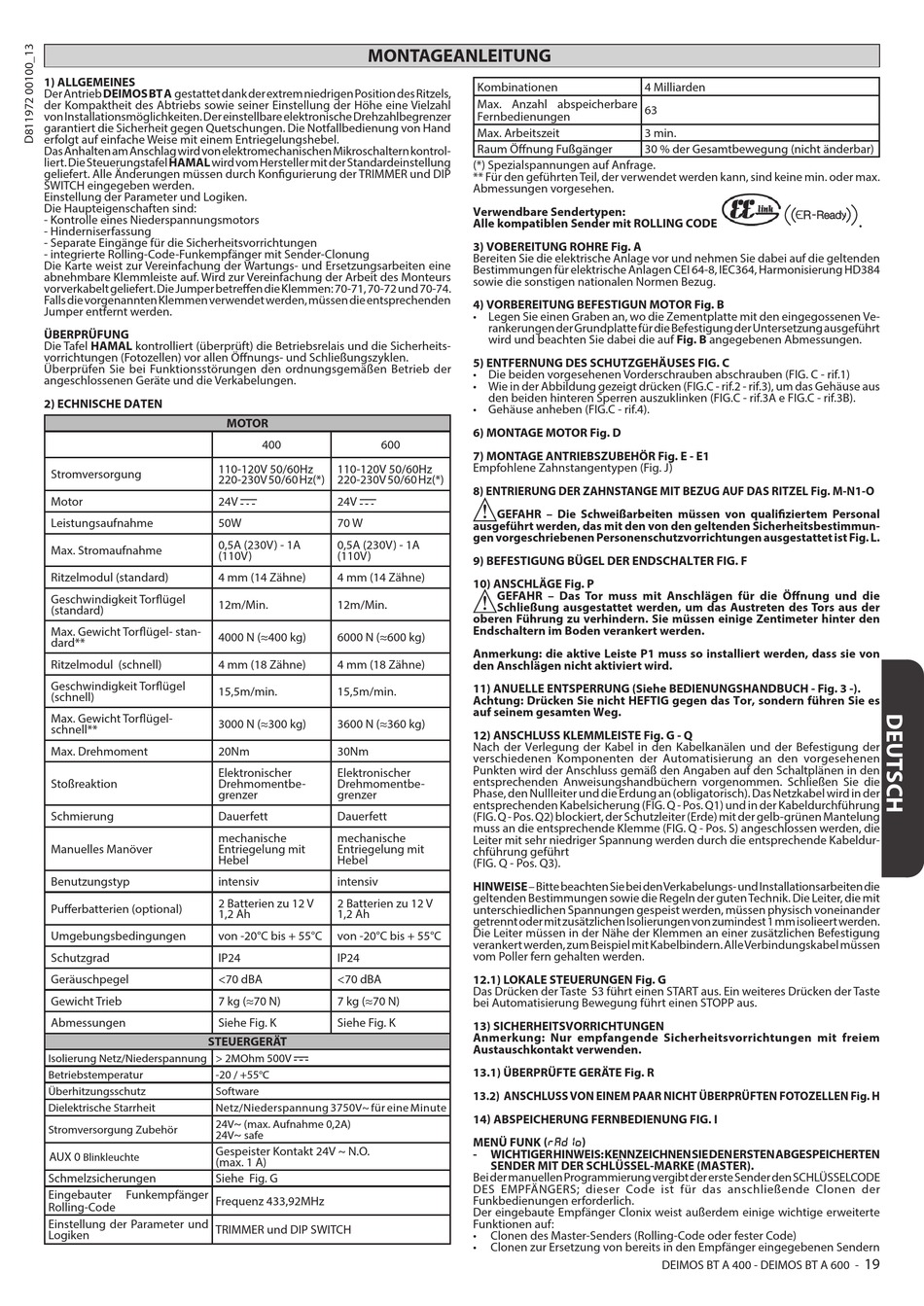

1) ALLGEMEINES

Der Antrieb DEIMOS BT A gestattet dank der extrem niedrigen Position des Ritzels,
der Kompaktheit des Abtriebs sowie seiner Einstellung der Höhe eine Vielzahl
von Installationsmöglichkeiten. Der einstellbare elektronische Drehzahlbegrenzer
garantiert die Sicherheit gegen Quetschungen. Die Notfallbedienung von Hand
erfolgt auf einfache Weise mit einem Entriegelungshebel.
Das Anhalten am Anschlag wird von elektromechanischen Mikroschaltern kontrol-
liert. Die Steuerungstafel HAMAL wird vom Hersteller mit der Standardeinstellung
geliefert. Alle Änderungen müssen durch Konfigurierung der TRIMMER und DIP
SWITCH eingegeben werden.
Einstellung der Parameter und Logiken.
Die Haupteigenschaften sind:
- Kontrolle eines Niederspannungsmotors
- Hinderniserfassung
- Separate Eingänge für die Sicherheitsvorrichtungen
- integrierte Rolling-Code-Funkempfänger mit Sender-Clonung
Die Karte weist zur Vereinfachung der Wartungs- und Ersetzungsarbeiten eine
abnehmbare Klemmleiste auf. Wird zur Vereinfachung der Arbeit des Monteurs
vorverkabelt geliefert. Die Jumper betreffen die Klemmen: 70-71, 70-72 und 70-74.
Falls die vorgenannten Klemmen verwendet werden, müssen die entsprechenden
Jumper entfernt werden.
ÜBERPRÜFUNG
Die Tafel HAMAL kontrolliert (überprüft) die Betriebsrelais und die Sicherheits-
vorrichtungen (Fotozellen) vor allen Öffnungs- und Schließungszyklen.
Überprüfen Sie bei Funktionsstörungen den ordnungsgemäßen Betrieb der
angeschlossenen Geräte und die Verkabelungen.
2) ECHNISCHE DATEN
110-120V 50/60Hz
Stromversorgung
220-230V 50/60 Hz(*)
Motor 24V
Leistungsaufnahme 50W
0,5A (230V) - 1A
Max. Stromaufnahme
(110V)
Ritzelmodul (standard) 4 mm (14 Zähne)
Geschwindigkeit Torflügel
12m/Min.
(standard)
Max. Gewicht Torflügel- stan-
4000 N (≈400 kg)
dard**
Ritzelmodul (schnell) 4 mm (18 Zähne)
Geschwindigkeit Torflügel
15,5m/min.
(schnell)
Max. Gewicht Torflügel-
3000 N (≈300 kg)
schnell**
Max. Drehmoment 20Nm
Elektronischer
Stoßreaktion Drehmomentbe-
grenzer
Schmierung Dauerfett
mechanische
Manuelles Manöver Entriegelung mit
Hebel
Benutzungstyp intensiv
2 Batterien zu 12 V
Pufferbatterien (optional)
1,2 Ah
Umgebungsbedingungen von -20°C bis + 55°C
Schutzgrad IP24
Geräuschpegel <70 dBA
Gewicht Trieb 7 kg (≈70 N)
Abmessungen Siehe Fig. K
STEUERGERÄT
Isolierung Netz/Niederspannung > 2MOhm 500V
Betriebstemperatur -20 / +55°C
Überhitzungsschutz Software
Dielektrische Starrheit Netz/Niederspannung 3750V~ für eine Minute
24V
Stromversorgung Zubehör
24V
Gespeister Kontakt 24V ~ N.O.
AUX 0
Blinkleuchte
(max. 1 A)
Schmelzsicherungen Siehe Fig. G
Eingebauter Funkempfänger
Frequenz 433,92MHz
Rolling-Code
Einstellung der Parameter und
TRIMMER und DIP SWITCH
Logiken
MONTAGEANLEITUNG
MOTOR
400 600
110-120V 50/60Hz
220-230V 50/60 Hz(*)
24V
70 W
0,5A (230V) - 1A
(110V)
4 mm (14 Zähne)
12m/Min.
6000 N (≈600 kg)
4 mm (18 Zähne)
15,5m/min.
3600 N (≈360 kg)
30Nm
Elektronischer
Drehmomentbe-
grenzer
Dauerfett
mechanische
Entriegelung mit
Hebel
intensiv
2 Batterien zu 12 V
1,2 Ah
von -20°C bis + 55°C
IP24
<70 dBA
7 kg (≈70 N)
Siehe Fig. K
~
(max. Aufnahme 0,2A)
~
safe
Kombinationen 4 Milliarden
Max. Anzahl abspeicherbare
63
Fernbedienungen
Max. Arbeitszeit 3 min.
Raum Öffnung Fußgänger 30 % der Gesamtbewegung (nicht änderbar)
(*) Spezialspannungen auf Anfrage.
** Für den geführten Teil, der verwendet werden kann, sind keine min. oder max.
Abmessungen vorgesehen.
Verwendbare Sendertypen:
Alle kompatiblen Sender mit ROLLING CODE
3) VOBEREITUNG ROHRE Fig. A
Bereiten Sie die elektrische Anlage vor und nehmen Sie dabei auf die geltenden
Bestimmungen für elektrische Anlagen CEI 64-8, IEC364, Harmonisierung HD384
sowie die sonstigen nationalen Normen Bezug.
4) VORBEREITUNG BEFESTIGUN MOTOR Fig. B
• Legen Sie einen Graben an, wo die Zementplatte mit den eingegossenen Ve-
rankerungen der Grundplatte für die Befestigung der Untersetzung ausgeführt
wird und beachten Sie dabei die auf Fig. B angegebenen Abmessungen.
5) ENTFERNUNG DES SCHUTZGEHÄUSES FIG. C
• Die beiden vorgesehenen Vorderschrauben abschrauben (FIG. C - rif.1)
• Wie in der Abbildung gezeigt drücken (FIG.C - rif.2 - rif.3), um das Gehäuse aus
den beiden hinteren Sperren auszuklinken (FIG.C - rif.3A e FIG.C - rif.3B).
• Gehäuse anheben (FIG.C - rif.4).
6) MONTAGE MOTOR Fig. D
7) MONTAGE ANTRIEBSZUBEHÖR Fig. E - E1
Empfohlene Zahnstangentypen (Fig. J)
8) ENTRIERUNG DER ZAHNSTANGE MIT BEZUG AUF DAS RITZEL Fig. M-N1-O
GEFAHR – Die Schweißarbeiten müssen von qualifiziertem Personal
ausgeführt werden, das mit den von den geltenden Sicherheitsbestimmun-
gen vorgeschriebenen Personenschutzvorrichtungen ausgestattet ist Fig. L.
9) BEFESTIGUNG BÜGEL DER ENDSCHALTER FIG. F
10) ANSCHLÄGE Fig. P
GEFAHR – Das Tor muss mit Anschlägen für die Öffnung und die
Schließung ausgestattet werden, um das Austreten des Tors aus der
oberen Führung zu verhindern. Sie müssen einige Zentimeter hinter den
Endschaltern im Boden verankert werden.
Anmerkung: die aktive Leiste P1 muss so installiert werden, dass sie von
den Anschlägen nicht aktiviert wird.
11) ANUELLE ENTSPERRUNG (Siehe BEDIENUNGSHANDBUCH - Fig. 3 -).
Achtung: Drücken Sie nicht HEFTIG gegen das Tor, sondern führen Sie es
auf seinem gesamten Weg.
12) ANSCHLUSS KLEMMLEISTE Fig. G - Q
Nach der Verlegung der Kabel in den Kabelkanälen und der Befestigung der
verschiedenen Komponenten der Automatisierung an den vorgesehenen
Punkten wird der Anschluss gemäß den Angaben auf den Schaltplänen in den
entsprechenden Anweisungshandbüchern vorgenommen. Schließen Sie die
Phase, den Nullleiter und die Erdung an (obligatorisch). Das Netzkabel wird in der
entsprechenden Kabelsicherung (FIG. Q - Pos. Q1) und in der Kabeldurchführung
(FIG. Q - Pos. Q2) blockiert, der Schutzleiter (Erde) mit der gelb-grünen Mantelung
muss an die entsprechende Klemme (FIG. Q - Pos. S) angeschlossen werden, die
Leiter mit sehr niedriger Spannung werden durch die entsprechende Kabeldur-
chführung geführt
(FIG. Q - Pos. Q3).
HINWEISE – Bitte beachten Sie bei den Verkabelungs- und Installationsarbeiten die
geltenden Bestimmungen sowie die Regeln der guten Technik. Die Leiter, die mit
unterschiedlichen Spannungen gespeist werden, müssen physisch voneinander
getrennt oder mit zusätzlichen Isolierungen von zumindest 1 mm isolieert werden.
Die Leiter müssen in der Nähe der Klemmen an einer zusätzlichen Befestigung
verankert werden, zum Beispiel mit Kabelbindern. Alle Verbindungskabel müssen
vom Poller fern gehalten werden.
12.1) LOKALE STEUERUNGEN Fig. G
Das Drücken der Taste S3 führt einen START aus. Ein weiteres Drücken der Taste
bei Automatisierung Bewegung führt einen STOPP aus.

13) SICHERHEITSVORRICHTUNGEN

Anmerkung: Nur empfangende Sicherheitsvorrichtungen mit freiem
Austauschkontakt verwenden.
13.1) ÜBERPRÜFTE GERÄTE Fig. R
13.2) ANSCHLUSS VON EINEM PAAR NICHT ÜBERPRÜFTEN FOTOZELLEN Fig. H
14) ABSPEICHERUNG FERNBEDIENUNG FIG. I
MENÜ FUNK (radio)
- WICHTIGER HINWEIS: KENNZEICHNEN SIE DEN ERSTEN ABGESPEICHERTEN
SENDER MIT DER SCHLÜSSEL-MARKE (MASTER).
Bei der manuellen Programmierung vergibt der erste Sender den SCHLÜSSELCODE
DES EMPFÄNGERS; dieser Code ist für das anschließende Clonen der
Funkbedienungen erforderlich.
Der eingebaute Empfänger Clonix weist außerdem einige wichtige erweiterte
Funktionen auf:
• Clonen des Master-Senders (Rolling-Code oder fester Code)
• Clonen zur Ersetzung von bereits in den Empfänger eingegebenen Sendern
DEIMOS BT A 400 - DEIMOS BT A 600 -
.
