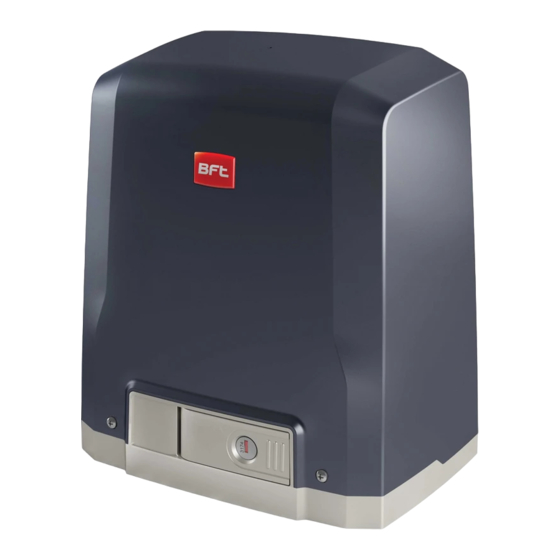

BFT DEIMOS ULTRA BT A 400 Installations- Und Gebrauchsanleitung
  1. Anleitungen
  2. Marken
  3. BFT Anleitungen
  4. Aktuatoren
  5. DEIMOS BT A 400
  6. Installations- und gebrauchsanleitung

BFT DEIMOS ULTRA BT A 400 Installations- Und Gebrauchsanleitung

Für zahnstangen-schiebetore
Vorschau anzeigen Andere Handbücher für DEIMOS ULTRA BT A 400:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Quicklinks

Diese Anleitung herunterladen
8
0 2 7 9 0 8
4 3 3 0 1 5
ATTUATORE PER CANCELLI SCORREVOLI A CREMAGLIERA
ACTUATOR FOR RACK SLIDING GATES
ACTIONNEUR POUR PORTAILS COULISSANTS A CREMAILLERE
ANTRIEB FÜR ZAHNSTANGEN-SCHIEBETORE
SERVOMOTOR PARA CANCELAS CORREDERAS DE CREMALLERA
ACTUATOR VOOR SCHUIFHEKKEN MET TANDHEUGEL
Attenzione! Leggere attentamente le "Avvertenze" all'interno! Caution! Read "Warnings" inside carefully! Attention! Veuillez lire attentivement les Avertissements qui se trouvent à l'intérieur!
Achtung! Bitte lesen Sie aufmerksam die „Hinweise" im Inneren! ¡Atención¡ Leer atentamente las "Advertencias" en el interior! Let op! Lees de "Waarschuwingen" aan de binnenkant zorgvuldig!
loading

Verwandte Anleitungen für BFT DEIMOS ULTRA BT A 400

Inhaltszusammenfassung für BFT DEIMOS ULTRA BT A 400

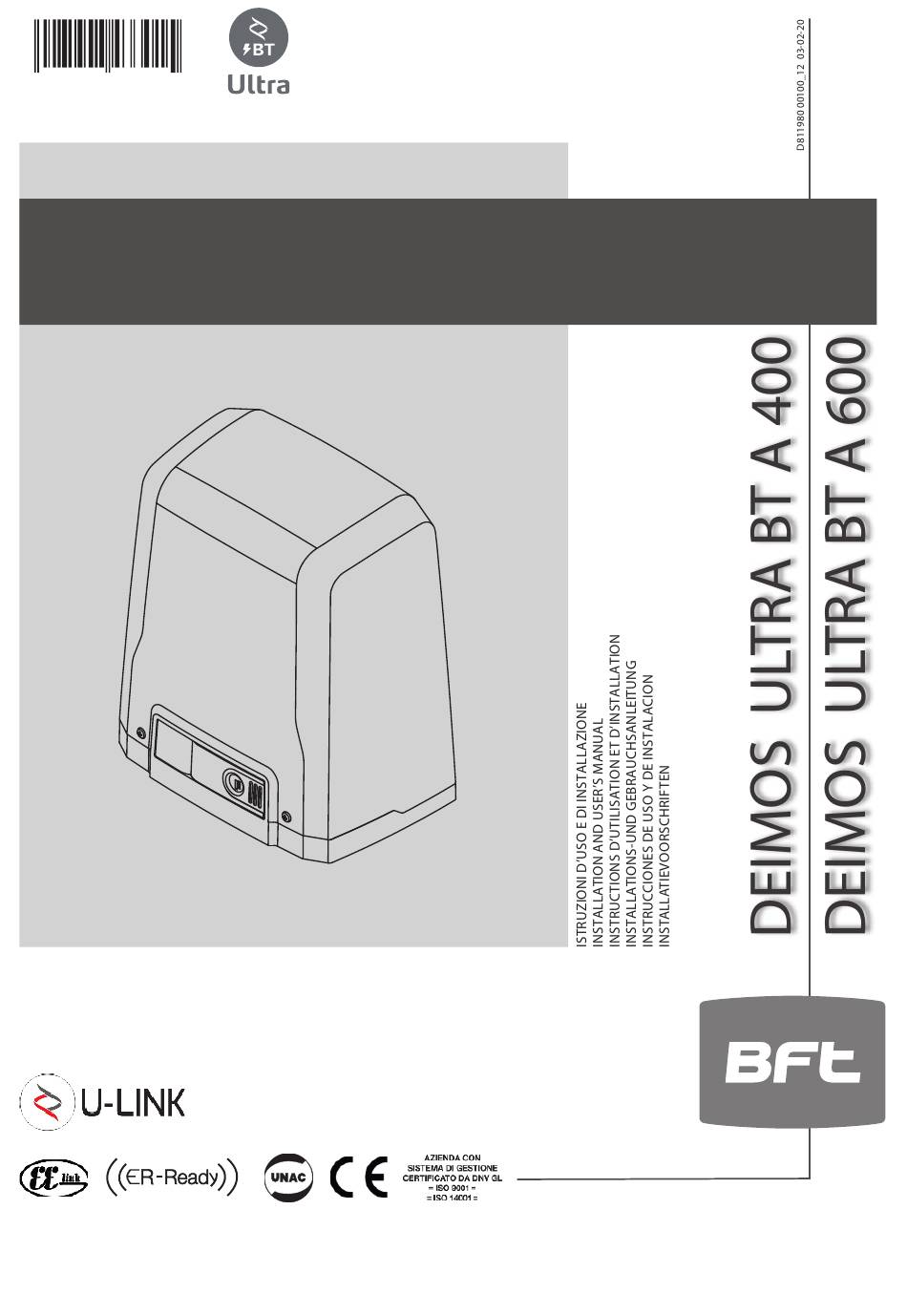

  • Seite 1 0 2 7 9 0 8 4 3 3 0 1 5 ATTUATORE PER CANCELLI SCORREVOLI A CREMAGLIERA ACTUATOR FOR RACK SLIDING GATES ACTIONNEUR POUR PORTAILS COULISSANTS A CREMAILLERE ANTRIEB FÜR ZAHNSTANGEN-SCHIEBETORE SERVOMOTOR PARA CANCELAS CORREDERAS DE CREMALLERA ACTUATOR VOOR SCHUIFHEKKEN MET TANDHEUGEL Attenzione! Leggere attentamente le “Avvertenze”...
  • Seite 2 MANUALE D’USO: MANOVRA DI EMERGENZA / USER GUIDE:EMERGENCY OPERATION- MANUEL D’UTILISATION: DE LA MANŒUVRE D’URGENCE / BEDIENUNGSHANDBUCH: NOTFALLMANÖVER- MANUAL DE USO: MANIOBRA DE EMERGENCIA / GEBRUIKERSHANDLEIDING: NOODMANOEUVRE FIG. 3 (180°) (180°) DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600...
  • Seite 3 Fixation étriers fin de course (drt et gch), Befestigung Bügel Anschläge (rechts und links), Fijación abrazaderas final de carrera (der. e izq.), Bevestiging stangen aanslag (rechts en links). DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600 -...
  • Seite 4 ** Avec logique inversion direction d’ouverture = 000 (DIR=DRT) **Mit Inversionslogik Ö nungsrichtung = 000 (DIR=rechts) **Con lógica inversión dirección de apertura = 000 (DIR=DER) **Met logica omkering openingsrichting = 000 (DIR=R) DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600...
  • Seite 5 Photocellule vérifiée Fotozellen nicht überprüft (alle 6 Monate überprüfen) Fotozelle überprüft Fotocélulas no controladas (Control cada 6 meses) Fotocélula controlada Fotocellen niet gecontroleerd (Check elke 6 maanden) Fotocel gecontroleerd DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600 -...
  • Seite 6 AUTO OPEN ..AUTO CLOSE Legende: Aufwärts Abwärts verst. taste O 01 speichern hs loslassen gevue. taste Bestätigung/ Aufleuchten Display Zurück zum Hauptmenü DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600 -...
  • Seite 7 X= 40 X= 37 X= 33 CVZ-S 12 - DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600...
  • Seite 8 POUR BRANCHER PLUSIEURS PHOTOCELLULES CONSULTEZ LA FIG. U - BITTE NEHMEN SIE FÜR DEN ANSCHLUSS MEHRERER FOTOZELLEN AUF FIG. U BEZUG. PARA LA CONEXIÓN DE VARIAS FOTOCÉLULAS CONSULTAR LA FIG. U - VOOR HET VERBINDEN VAN MEERDERE FOTOCELLEN ZIE FIG. U DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600 -...
  • Seite 9 - En el paso de configuración lógica de apertura derecha/izquierda no invertir la conexión original de los bornes 42-43. - Bij de overgang van de logica configuratie van rechts/links openen, de oorspronkelijke aansluiting van de klemmen 42-43 niet omdraaien. <3s 8888 rst8 STOP 8888 14 - DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600...
  • Seite 10 2 BAR / 2 BAR OP / 2 BAR CL Bar 1 Bar 1 Bar 2 Bar 2 BAR 8K2 / BAR 8K2 OP / BAR 8K2 CL SAFETY EDGE SAFETY EDGE 8,2Kohm 5% DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600 -...
  • Seite 11 Fehler Endschalter immer aktiv nach Beginn des Manövers Anschlüsse der Endschalter und des Motors kontrollieren erf1 Fehler in der Einstellung der Eingänge SAFE Die korrekte Einstellung der Eingänge SAFE kontrollieren ERf3 * X = 0,1,…,9,A,B,C,D,E,F 0--- 10-- 150- 1520 password 42 - DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600...
  • Seite 12 ** Für den geführten Teil, der verwendet werden kann, sind keine min. oder max. Abmessungen vorgesehen. 14.2) MENÜ PARAMETER (PARA ) (TABELLE “A” PARAMETER) Verwendbare Sendertypen: 14.3) MENÜ LOGIKEN (LOGIC) (TABELLE “B” LOGIKEN) Alle kompatiblen Sender mit ROLLING CODE DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600 -...
  • Seite 13 Befehl Start E, Start I oder Open aktiviert wird, wird ein vollständiges Manöver ausgeführt, um dann die Fußgängeröffnung wiederherzustellen. Die Schließung wird auch nach einem Stromausfall garantiert. 44 - DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600...
  • Seite 14 - Warten Sie das Ende des Vorgangs ab (Fig. T - Pos. 5) 5. Eine passive leiste anbringen - Vorgang beendet (Fig. T - Pos. 6) 6. Überprüfen Sie die Stoßkräfte erneut: Weiter mit Punkt 10, falls die Grenzwerte (**) DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600 -...
  • Seite 15 Die Aufprallkräfte können durch die Verwendung von verformbaren Leisten reduziert werden. (**) (***) Wenn der berechnete Wert weniger als 30 cm beträgt, wird er auf 30 cm eingestellt. 46 - DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600...
  • Seite 16 ACHTUNG: Nach der Aktivierung dieser Funktion muss ein Autoset-Manöver ausgeführt werden. Funktionsweise Standard (Siehe Fig. S, Pos. 1). INV RICHT Richtungsumkehrung Öffnung OFFNUNG Die Öffnungsrichtung wird gegenüber der Standardfunktionsweise umgekehrt (Siehe Fig. S, Pos. 1) DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600 -...
  • Seite 17 Die Clonen mit festem Code werden nicht akzeptiert. Fester Code FEST CODE Der Empfänger ist für den Betrieb mit festem Code konfiguriert. Die Clonen mit festem Code werden akzeptiert. 48 - DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600...
  • Seite 18 Eingang konfiguriert als Sicherheit Bar CL test, überprüfte Tastleiste mit Inversion nur aktiv bei Schließung, bei Öffnung wird die Bewegung angehalten. Der Eingang 3 (EXPI2) der Erweiterungskarte Eingänge/ Ausgänge wird automatisch auf Eingang Überprüfung Sicherheitsvorrichtungen umgeschaltet, EXPFAULT1. DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600 -...
  • Seite 19 ON = Befähigt die Fernprogrammierung der Karten über einen zuvor abgespeicherten Sender W LINK. Dieser Befähigung bleibt nach dem letzten Drücken der Fernbedienung W LINK drei Minuten aktiv. OFF = Programmierung W LINK deaktiviert. 50 - DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600...

  • Seite 20: Installatiehandleiding

    INSTALLATIEHANDLEIDING TABEL “C” - MENU RADIO (RADIO) Logica Descrizione Toets start toevoegen Add start associeert de gewenste toets met het commando Start Toets 2ch toevoegen add 2ch Associeert de gewenste toets met het commando 2de radiokanaal. Als geen enkele uitgang geconfigureerd is als Uitgang 2de radiokanaal, dan bestuurt het 2de radiokanaal de voetgangersopening.
