- Seite 1 Benutzerhandbuch Gas Fire Panorama 110-55 PF2 Seriennummer: Produktionsdatum:...
- Seite 2 Bellfires BV nicht reproduziert, in einem Abrufsystem gespeichert oder in irgendeiner Form oder Methode elektronisch, mechanisch, durch Fotokopie, Aufzeichnung oder anderweitig übermittelt werden. Dieses Dokument kann technische Ungenauigkeiten oder typografische Fehler enthalten. Barbas Bellfires BV behält sich das Recht vor, die Inhalte dieses Dokuments jederzeit zu überarbeiten. Kontaktdaten...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Über dieses Dokument................5 Verwendung dieses Dokuments....................5 In diesem Dokument verwendete Warnungen und Vorsichtshinweise........5 Verbundene Dokumente......................6 Beschreibung................... 7 Vorgesehene Verwendung......................7 Überblick über das Gerät......................7 Überblick über die Fernbedienung....................7 2.3.1 Überblick über die Tasten....................8 2.3.2 Überblick über das Display.................... - Seite 4 6.2.1 Ersetzen der Batterien der Fernbedienung..............25 Technische Daten.................. 27 Barbas Gas Fire Panorama 110-55 PF2 – BE, FR..............27 Barbas Gas Fire Panorama 110-55 PF2 – DE................29 Barbas Gas Fire Panorama 110-55 PF2 – AT, CH, LU............. 31 Garantiebedingungen................33 EU-Konformitätserklärung..............35 Gas Fire Panorama 110-55...
-
Seite 5: Über Dieses Dokument
• Grundlegende Wartung ausführen Dieses Dokument bezeichnet den Gas Fire Panorama 110-55 PF2 als 'das Gerät'. Dieses Dokument ist ein wesentlicher Teil Ihres Geräts. Lesen Sie es genau durch, bevor Sie mit dem Gerät arbeiten. Bewahren Sie es sicher auf. -
Seite 6: Verbundene Dokumente
Über dieses Dokument Verbundene Dokumente • Vorbereitungshandbuch • Installations- und Wartungshandbuch • Benutzerhandbuch • Montageanleitung für konzentrisches Kanalsystem Gas Fire Panorama 110-55... -
Seite 7: Beschreibung

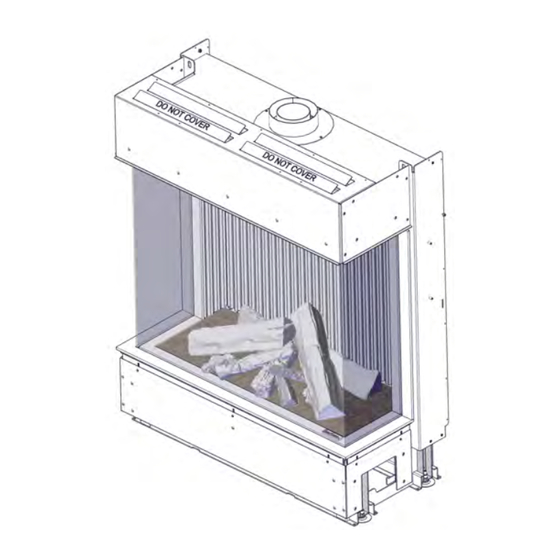

Überdruckentlastungsöffnungen Konzentrischer Rauchgasanschluss Bedienungseinheit Konvektionslufteinlass (optional) Abbildung 1. Übersicht über Gas Fire Panorama 110-55 PF2 Überblick über die Fernbedienung Hinweis: Die Fernbedienung ist nicht mit einer Fernbedienung eines anderen Modells austauschbar. Das Gerät kann mit der Fernbedienung bedient werden. Die Fernbedienung kommuniziert mit dem Empfänger. -
Seite 8: Überblick Über Die Tasten
Beschreibung 2.3.1 Überblick über die Tasten Display Brennermodus Ein/aus Eco-Modus Countdowntimer Thermostatmodus Lüfter (nicht zutreffend) Beleuchtung Programmmodus Abbildung 2. Knöpfe der Fernsteuerung Gas Fire Panorama 110-55... -
Seite 9: Überblick Über Das Display
Beschreibung 2.3.2 Überblick über das Display Kindersicherung eingeschaltet Thermostat eingeschaltet Countdowntimer gesetzt Temperatureinheit (°C oder °F) Programmmodus aktiviert Batteriestatus Nummer des aktiven Programms Signalübertragung Temperatur Aktuelle Uhrzeit Beide Brenner eingeschaltet Nicht zutreffend ECO-Modus aktiviert Licht eingeschaltet Abbildung 3. Anzeige der Fernsteuerung Betriebsmodi 2.4.1 Thermostatmodus... -
Seite 10: Eco-Modus
Beschreibung 2.4.3 Eco-Modus In diesem Modus ändert sich die Flammenhöhe für die Dauer eines Zyklus zwischen der Mindest- und Maximalhöhe: • Ist die Zimmertemperatur unter der Solltemperatur, bleibt die Flammenhöhe längere Zeit über hoch. • Ist die Zimmertemperatur über der Solltemperatur, bleibt die Flammenhöhe längere Zeit über niedrig. -
Seite 11: Überblick Über Das Lüfter-/Beleuchtungsmodul
Beschreibung 2.5.2 Überblick über das Lüfter-/Beleuchtungsmodul Anschluss für die Anschluss für die Stromversorgung Umgebungsbeleuchtung Anschluss für den Empfänger Anschluss für einen Konvektionslüfter Abbildung 5. Lüfter-/Beleuchtungsmodul Gas Fire Panorama 110-55... -
Seite 12: Sicherheit
Sicherheit Sicherheit Sicherheitsvorrichtungen am Gerät Name Beschreibung Thermoelektrische Sparflammensiche- Verhindert unvorhergesehene Abgabe von Gas aus rung dem Hauptbrenner. Überdrucktür (= Frontglasscheibe) und Tritt ein Überdruck im Gerät auf, öffnet sich die Front- Überdruckklappe glasscheibentür und die Klappe für kurze Zeit. Wenn sich die Tür und die Klappe öffnen, kann es zu einem lauten Geräusch kommen. -
Seite 13: Sicherheitsanweisungen Bezüglich Der Umwelt
Sicherheit Sicherheitsanweisungen bezüglich der Umwelt • Entsorgen Sie Verpackungsmaterial umweltfreundlich. • Entsorgen Sie Batterien als Chemieabfälle. • Entsorgen Sie die keramische hitzeresistente Glasscheibe im Haushaltsmüll. Entsorgen Sie die keramische hitzeresistente Glasscheibe nicht im Glascontainer. • Entsorgen Sie das nicht mehr verwendete Gerät den Anweisungen der Behörden oder des Monteurs entsprechend. -
Seite 14: Betrieb
Betrieb Betrieb Vorbereitung vor der ersten Verwendung 4.1.1 Prüfung des Geräts Stellen Sie sicher, dass das Gerät nicht beschädigt ist. Stellen Sie sicher, dass die Glasscheibe nicht beschädigt ist. Stellen Sie sicher, dass die Zündflamme korrekt funktioniert. 4.1.2 Vorbereitung des Geräts Warnung: •... -
Seite 15: Starten Des Geräts
Betrieb 4.1.4 Starten des Geräts Warnung: • Halten Sie mindestens einen Abstand von 100 cm von dem Gerät ein, wenn Sie die Zündflamme einschalten. • Wenn die Zündflamme erlischt, warten Sie immer 5 Minuten, bevor Sie sie erneut zünden. Hinweis: •... -
Seite 16: Einstellen Von Tag Und Uhrzeit
Betrieb 4.2.3 Einstellen von Tag und Uhrzeit Drücken Sie die Auf- und Ab-Tasten gleichzeitig. Der Tag blinkt im Display. Wählen Sie mit den Auf- und Ab-Tasten den Wochentag (1 für Montag, 2 für Dienstag usw.). Drücken Sie die Auf- und Ab-Tasten gleichzeitig. Die Stunde blinkt im Display. Wählen Sie mit den Auf- und Ab-Tasten die Stunde. - Seite 17 Betrieb Tabelle 2: Einstellen des Geräts auf unterschiedliche Modi Aktion Voraussetzungen Schritte Ergebnis Das Gerät in den Drücken und halten Stand-by-Modus stel- nur, bis die Zündflamme brennt Starten des Kindersi- Sie können nur die Aus- cherungsmodus Drücken Sie Funktion der Fernbedie- nung verwenden.
- Seite 18 Betrieb Aktion Voraussetzungen Schritte Ergebnis Starten des Count- downtimer Modus Drücken Sie Stoppen des Count- down-Timermodus Drücken Sie Tabelle 3: Starten und Stoppen des hinteren Brenners Hinweis: Wenn Sie das Gerät starten, ist der vordere Brenner an und der hintere Bren- ner wird auf die letzte Einstellung gestellt.
- Seite 19 Betrieb Tabelle 4: Einstellen der Flammenhöhe Hinweis: Wenn Sie das Gerät starten, wird die Flammenhöhe automatisch auf das Ma- ximum gestellt. Aktion Voraussetzungen Schritte Ergebnis Verringern der Flam- Drücken und halten menhöhe bis die ge- wünschte Flammenhö- he erreicht wurde Erhöhen der Flam- Drücken und halten menhöhe...
- Seite 20 Betrieb Tabelle 5: Starten und Stoppen der Beleuchtung und Einstellung der Helligkeit Hinweis: Die Beleuchtung läuft unabhängig von der Zündflamme. Hinweis: Wenn der Hauptbrenner und die Zündflamme abgeschaltet sind, mit der Tas- , wird das Licht automatisch abgeschaltet. Aktion Voraussetzungen Schritte Ergebnis Beleuchtung einschal-...
-
Seite 21: Änderung Der Einstellungen
Betrieb Hinweis: Um Energie zu sparen erlischt die Zündflame automatisch, wenn das Gerät für einen Zeitraum von 5 Tagen nicht verwendet wurde. Um das zu vermeiden, führen Sie im Programmmodus jede Woche zwei automatische 4.4.2 Start-Stopp-Aktionen durch. Siehe Kapitel Änderung der Einstellungen 4.4.1 Einstellen der Temperatur für den Thermostatmodus Drücken und halten Sie die Thermostatmodus-Taste, bis... -
Seite 22: Einstellen Des Countdown-Timermodus
Betrieb Wählen Sie mit den Auf- und Ab-Tasten die Stunde, zu der das Gerät einschaltet. Drücken Sie die Programmmodus-Taste, um die Stunde zu speichern. Wählen Sie die Minuten, zu denen das Gerät einschaltet, und drücken Sie die Programmmodus-Taste. 10. Wählen Sie die Stunde und Minuten für die Stoppzeit des Geräts aus. 11. -
Seite 23: Wartung
Wartung Wartung Wartungsplan Vorsicht: Reinigen Sie die Glasscheibe, wenn diese verschmutzt ist. Wenn die Glasscheibe bei Verschmutzung nicht gereinigt wird, kann die Glasscheibe dauerhaft stumpf werden. Aufgabe Intervall Ablauf Reinigen des Geräts Bei Bedarf Siehe Abschnitt Wartung durch Ihre Installateur Jährlich Wenden Sie sich an Ihren In- stallateur/Händler Reinigen des Geräts... -
Seite 24: Reinigen Der Entspiegelten Scheibe
Wartung Reinigen Sie die Glasscheibe mit einem weichen Lappen, einem Schwamm oder Papier. Verwenden Sie Glasreiniger oder Keramikkochfeldreiniger. Stellen Sie sicher, dass die Glasscheibe ganz trocken ist. Wassertropfen können Flecken auf der Glasscheibe hinterlassen. Reinigen der entspiegelten Scheibe Warnung: Stellen Sie vor diesem Vorgang sicher, dass das Gerät ausgeschaltet und auf Raumtemperatur abgekühlt ist. -
Seite 25: Problemlösung
Problemlösung Problemlösung Problemlösungstabelle Problem Mögliche Ursache Mögliche Lösung Die Zündflamme zündet nach • Schließen Sie die Gasver- drei Versuchen nicht. sorgung Der Brenner läuft nicht inner- • Kontaktieren Sie Ihren In- halb von 10 Sekunden nach stallateur. Zünden der Zündflamme an. Wenn der Brenner anläuft, hö- ren Sie einen 'Knall'. - Seite 26 Problemlösung Entfernen Sie die Abdeckung von der Fernbedienung. Entnehmen Sie alle Batterien. Legen Sie neue Batterien ein. Zulässige Batterien finden Sie in Abschnitt Bringen Sie die Abdeckung der Fernbedienung an. Gas Fire Panorama 110-55...
-
Seite 27: Technische Daten
Technische Daten Technische Daten Barbas Gas Fire Panorama 110-55 PF2 – BE, FR Tabelle 6: Geräteklassifizierung Butan G30 Propan G31 Erdgas G20 /G25.3 Biopropan G31 Gerätekategorie Butan G30 / Propan G31 / Erdgas G20 / G25.3 Biopropan G31 Land BE, FR... - Seite 28 Technische Daten Tabelle 8: Sonstige Gerätedaten Batterien für den Empfänger der Fernbedienung Keine Batterien für den Handsender der Fernbedie- 2x 1,5V AAA nung Stromanschluss 230 VAC / 50 Hz Hilfsstromverbrauch bei Nennwärmeleistung 0,075 kW Hilfsstromverbrauch bei Nennwärmeleistung 0 kW Hilfsstromverbrauch im Standby-Modus 0 kW •...
-
Seite 29: Barbas Gas Fire Panorama 110-55 Pf2 - De
Technische Daten Barbas Gas Fire Panorama 110-55 PF2 – DE Tabelle 9: Geräteklassifizierung Butan G30 Propan G31 Erdgas E / LL Biopropan G31 Gerätekategorie Butan G30 / Propan G31 / Erdgas E/LL 2ELL Biopropan G31 Land Produkt-ID 0063 DL 3986... - Seite 30 Technische Daten Tabelle 11: Sonstige Gerätedaten Batterien für den Empfänger der Fernbedienung Keine Batterien für den Handsender der Fernbedie- 2x 1,5V AAA nung Stromanschluss 230 VAC / 50 Hz Hilfsstromverbrauch bei Nennwärmeleistung 0,075 kW Hilfsstromverbrauch bei Nennwärmeleistung 0 kW Hilfsstromverbrauch im Standby-Modus 0 kW •...
-
Seite 31: Barbas Gas Fire Panorama 110-55 Pf2 - At, Ch, Lu
Technische Daten Barbas Gas Fire Panorama 110-55 PF2 – AT, CH, LU Tabelle 12: Geräteklassifizierung Butan G30 Propan G31 Erdgas G20 Biopropan G31 Gerätekategorie Butan G30 / Propan G31 / Erdgas G20 Biopropan G31 Land AT, CH, LU Produkt-ID 0063 DL 3986... - Seite 32 Technische Daten Tabelle 14: Sonstige Gerätedaten Batterien für den Empfänger der Fernbedienung Keine Batterien für den Handsender der Fernbedie- 2x 1,5V AAA nung Stromanschluss 230 VAC / 50 Hz Hilfsstromverbrauch bei Nennwärmeleistung 0,075 kW Hilfsstromverbrauch bei Nennwärmeleistung 0 kW Hilfsstromverbrauch im Standby-Modus 0 kW •...
-
Seite 33: Garantiebedingungen
Herstellergarantie an. Artikel 1: Garantie Kommt Barbas Bellfires B.V. zu dem Schluss, dass das von Ihnen gekaufte Barbas- Gerät aufgrund eines Bau- oder Materialmangels fehlerhaft ist, garantiert Barbas Bellfires B.V. die Reparatur oder den Austausch des Geräts kostenfrei und ohne Berechnung der Kosten für Arbeitszeit oder Ersatzteile. - Seite 34 Garantiebedingungen Artikel 4: Garantiegebiet Die Garantie gilt nur in Ländern, in denen Geräte von Barbas durch ein offizielles Händlernetzwerk verkauft werden. Artikel 5: Garantiezeitraum Diese Garantie wird nur während des Garantiezeitraums gewährt. Das Gehäuse des Barbas-Geräts unterliegt einer Garantie für einen Zeitraum von 10 Jahren für Konstruktions- und/oder Materialmängel ab dem Kaufzeitpunkt.
-
Seite 35: Eu-Konformitätserklärung
EU-Konformitätserklärung EU-Konformitätserklärung Gas Fire Panorama 110-55... -
Seite 36: Ihr Barbas-Händler
