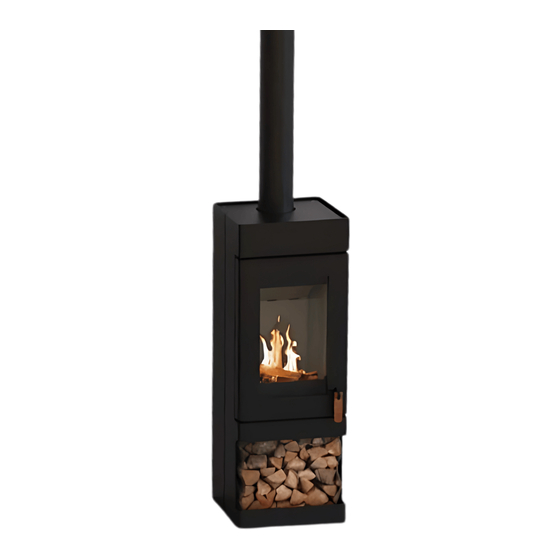

barbas BOX 35-45-120 Installations- Und Wartungshandbuch
  1. Anleitungen
  2. Marken
  3. barbas Anleitungen
  4. Kamine
  5. BOX 35-45-120
  6. Installations- und wartungshandbuch

barbas BOX 35-45-120 Installations- Und Wartungshandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Installations- und Wartungshandbuch
Dieses Produkt ist nicht zur Verwendung als primäre Heizung geeignet
BOX 35-45-120 / BOX 40-45-110
BOX 35-45-150 / BOX 40-45-150

Seriennummer:
Produktionsdatum:
Inhaltsverzeichnis
loading

Verwandte Anleitungen für barbas BOX 35-45-120

Inhaltszusammenfassung für barbas BOX 35-45-120

  • Seite 1 Installations- und Wartungshandbuch BOX 35-45-120 / BOX 40-45-110 BOX 35-45-150 / BOX 40-45-150   Dieses Produkt ist nicht zur Verwendung als primäre Heizung geeignet Seriennummer: Produktionsdatum:...
  • Seite 2 Barbas Bellfires BV nicht reproduziert, in einem Abrufsystem gespeichert oder in irgendeiner Form oder Methode elektronisch, mechanisch, durch Fotokopie, Aufzeichnung oder anderweitig übermittelt werden. Dieses Dokument kann technische Ungenauigkeiten oder typografische Fehler enthalten. Barbas Bellfires BV behält sich das Recht vor, die Inhalte dieses Dokuments jederzeit zu überarbeiten. Kontaktdaten...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Leistungserklärung...................5 BOX 35-45-120 ...........................5 BOX 40-45-110 ...........................6 BOX 35-45-150 ...........................7 BOX 40-45-150 ...........................8 Über dieses Dokument................9 Verwendung dieses Dokuments....................9 In diesem Dokument verwendete Warnungen und Vorsichtshinweise........9 Verbundene Dokumente......................10 Beschreibung..................11 Übersicht über die Front des Geräts..................11 Überblick über das Unterteil des Geräts..................
  • Seite 4 Die Umlenkplatten installieren....................24 8.7.1 Installation der Umlenkplatte...................24 8.7.2 Installation des Hitzeschutzes..................24 Technische Daten.................. 26 Technische Daten BOX 35-45-120, BOX 40-45-110..............26 Technische Daten BOX 35-45-150, BOX 40-45-150..............28 Produktinformation gemäß Verordnung (EU) 2015/1185...... 30 10.1 BOX 35-45-120 / BOX 40-45-110....................30 10.2...

  • Seite 5: Leistungserklärung

    Verwendungszwecke des Bauprodukts gemäß der anwendbaren harmonisierten technischen Spezifikation Name, eingetragener Handelsname oder eingetragene Barbas Bellfires BV; Hallenstraat 17; 5531 AB Bladel; Niederlande Marke und Kontaktanschrift des Herstellers gemäß Artikel 11 Absatz 5 Gegebenenfalls Name und Kontaktanschrift des Nicht zutreffend Bevollmächtigten, der mit den Aufgaben gemäß...

  • Seite 6: Box 40-45-110

    Verwendungszwecke des Bauprodukts gemäß der anwendbaren harmonisierten technischen Spezifikation Name, eingetragener Handelsname oder eingetragene Barbas Bellfires BV; Hallenstraat 17; 5531 AB Bladel; Niederlande Marke und Kontaktanschrift des Herstellers gemäß Artikel 11 Absatz 5 Gegebenenfalls Name und Kontaktanschrift des Nicht zutreffend Bevollmächtigten, der mit den Aufgaben gemäß...

  • Seite 7: Box 35-45-150

    Verwendungszwecke des Bauprodukts gemäß der anwendbaren harmonisierten technischen Spezifikation Name, eingetragener Handelsname oder eingetragene Barbas Bellfires BV; Hallenstraat 17; 5531 AB Bladel; Niederlande Marke und Kontaktanschrift des Herstellers gemäß Artikel 11 Absatz 5 Gegebenenfalls Name und Kontaktanschrift des Nicht zutreffend Bevollmächtigten, der mit den Aufgaben gemäß...

  • Seite 8: Box 40-45-150

    Verwendungszwecke des Bauprodukts gemäß der anwendbaren harmonisierten technischen Spezifikation Name, eingetragener Handelsname oder eingetragene Barbas Bellfires BV; Hallenstraat 17; 5531 AB Bladel; Niederlande Marke und Kontaktanschrift des Herstellers gemäß Artikel 11 Absatz 5 Gegebenenfalls Name und Kontaktanschrift des Nicht zutreffend Bevollmächtigten, der mit den Aufgaben gemäß...

  • Seite 9: Über Dieses Dokument

    Über dieses Dokument Über dieses Dokument Dieses Dokument enthält die notwendigen Informationen, um die Installation und Wartung am: . • BOX 35-45-120 • BOX 40-45-110 • BOX 35-45-150 • BOX 40-45-150 in diesem Dokument als 'das Gerät‘ bezeichnet. Dieses Dokument ist ein wesentlicher Teil Ihres Geräts.

  • Seite 10: Verbundene Dokumente

    Über dieses Dokument Verbundene Dokumente • Installations- und Wartungshandbuch • Benutzerhandbuch BOX 35 45...

  • Seite 11: Beschreibung

    Beschreibung Beschreibung Übersicht über die Front des Geräts BOX 35-45-120 BOX 40-45-110 BOX 35-45-150 BOX 40-45-150 Türgriff Glasscheibe Primärlufteinlass Rost Holzschutzvorrichtung Aschebehälter (unter dem Rost) Tafeln für die Brennkammer Abzugsanschluss Steuerhebel Holzscheit-Lagermodul BOX 35 45...

  • Seite 12: Überblick Über Das Unterteil Des Geräts

    Beschreibung   Überblick über das Unterteil des Geräts BOX 35-45-120 BOX 40-45-110 BOX 35-45-150 BOX 40-45-150 Einlass der Luftspülung Hitzeschutz Umlenkplatte Sekundärlufteinlass Anschluss für externe Verbrennungsluftzufuhr BOX 35 45...

  • Seite 13: Übersicht Über Die Rückseite Des Geräts

    Beschreibung Übersicht über die Rückseite des Geräts BOX 35-45-120 BOX 40-45-110 BOX 35-45-150 BOX 40-45-150 Anschluss für externe Verbrennungsluftzufuhr Hinterer Kanalanschluss Vorgesehene Verwendung Das Gerät ist für die Verwendung in Innenräumen zum Beheizen des Raums, in dem es installiert ist, vorgesehen. Es darf nicht zu anderen Zwecken verwendet werden.
  • Seite 14 Beschreibung Das Gerät dient der Direktbeheizung des Raums. Das Gerät darf nicht mit einer Zentralheizungsinstallation verbunden werden. BOX 35 45...

  • Seite 15: Sicherheit

    Sicherheit Sicherheit Sicherheitsanweisungen zur Installation Warnung: • Die Installation muss durch einen zugelassenen Installateur erfolgen. • Installation des Geräts unter Einhaltung folgender Installationsanweisungen, der nationalen und örtlichen Vorschriften. • Stellen Sie sicher, dass der Bereich um den Kamin jederzeit frei von brennbaren Materialien ist.

  • Seite 16: Abstände

    Abstände Abstände Warnung: • Befolgen Sie die Anweisungen in diesem Abschnitt. Nichtbeachtung dieser Anweisungen kann zu einer Brandgefahr führen. • Stellen Sie das Gerät nicht direkt an eine brennbare oder nicht brennbare Rückwand. Vorsicht: Stellen Sie sicher, dass sich entflammbare Materialien in der unmittelbaren Geräteumgebung in keinem Fall auf eine Temperatur über 85 °C erwärmen können Sicherheitsabstände...
  • Seite 17 Abstände BOX 35-45-120 / BOX 35-45-150 Mindestabstand Mindestabstand zu entflammba- zu nicht ent- Schild Hinweis ren Materialien flammbaren Ma- in cm terialien in cm Bei der Montage auf einer Bodenfläche aus ent- flammbarem Material ist eine nicht brennbare Bo- denplatte (Kaminplatte) vor dem Gerät vorzuse- hen.

  • Seite 18: Installationsanforderungen

    Installationsanforderungen Installationsanforderungen Anforderungen an die Installation des Geräts • Stellen Sie sicher, dass der Standort den Sicherheitsanforderungen entspricht. Siehe Abschnitt • Stellen Sie sicher, dass der Boden aus Beton oder einem massiven Sockel aus feuerfestem Material ist. • Stellen Sie sicher, dass der Boden eben ist. Nach dem Aufstellen ist es nicht möglich, das Gerät zu nivellieren.

  • Seite 19: Installation

    Installation Installation Installation des Geräts Stellen Sie das Gerät in die dafür vorgesehene Position. Beachten Sie die Sicherheitsabstände. Siehe Abschnitt Stellen Sie bei Bedarf eine nicht brennbare Bodenplatte vor das Gerät. Siehe Abschnitt Vergewissern Sie sich, dass der Kaminanschluss auf der Oberseite des Geräts in einer Linie mit dem Rauchrohr zur Decke verläuft.

  • Seite 20: Schließen Sie Die Optionale Externe Luftzufuhr An (Anschluss Unten)

    Installation 7.2.2 Schließen Sie die optionale externe Luftzufuhr an (Anschluss unten) Entfernen Sie die runde Ausbruchplatte auf der Geräteunterseite mit einem Hammer. Falls erforderlich, bringen Sie den Verbindungsring in der offenen äußeren Lufteinlassöffnung an. Biegen Sie die 3 Lippen am Verbindungsring nach außen, um den Verbindungsring an der Einlassöffnung zu befestigen.

  • Seite 21: Wartung

    Keramikherdplattenreiniger. Reinigen Sie die Innenseite des Geräts mit einer weichen Bürste. Reinigen Sie die Metallteile an der Außenseite des Geräts mit einem trockenen, fusselfreien Tuch. Verwenden Sie wärmeresistente Sprühfarbe von Barbas, um Lackschäden zu reparieren. Verbrennungsluftzufuhr Stellen Sie sicher, dass der Einlass des Rohrs für die externe Verbrennungsluftzufuhr nicht durch Blätter oder andere Teile verstopft wird.

  • Seite 22: Entfernen Des Hitzeschutzes Und Der Umlenkplatte

    Wartung Den Rost anheben und aus der Brennkammer nehmen. Den Aschebehälter anheben und aus der Brennkammer nehmen. Stellen Sie sicher, dass keine Asche auf das Luftventil fällt. Leeren Sie den Aschebehälter aus und entsorgen Sie die Asche als Restmüll. Entfernen des Hitzeschutzes und der Umlenkplatte Hinweis: Stellen Sie sicher, dass Sie alle Asche und nicht verbranntes Holz aus der Brennkammer entfernen, bevor Sie mit diesem Vorgang beginnen.

  • Seite 23: Entfernen Der Umlenkplatte

    Wartung Schieben Sie die Front des Hitzeschutzes (1) nach oben und ziehen Sie sie nach vorne (2), und dann nach unten in eine vertikale Position (3). Entfernen Sie den Hitzeschutz von dem Gerät. 8.5.2 Entfernen der Umlenkplatte 8.5.1 Führen Sie dieses Verfahren erst aus, wenn das Verfahren in Abschnitt beendet wurde.

  • Seite 24: Die Umlenkplatten Installieren

    Wartung Die Umlenkplatten installieren 8.7.1 Installieren Sie die Umlenkplatte. Siehe Abschnitt 8.7.2 Installieren den Hitzeschutz. Siehe Abschnitt 8.7.1 Installation der Umlenkplatte Schieben Sie die Umlenkplatte angewinkelt in die Brennkammer (1) und setzen Sie die rechte Seite der Umlenkplatte über die Seitentafeln (2) auf der rechten Seite.
  • Seite 25 Wartung Drehen Sie die Schraube mit einem 3-mm-Sechskantschlüssel nach unten, bis sie im Schraubenloch des Hitzeschutzes sitzt. Drehen Sie die Mutter mit einem 10- mm-Gabelschlüssel auf und ziehen Sie sie fest. BOX 35 45...

  • Seite 26: Technische Daten

    Technische Daten Technische Daten Technische Daten BOX 35-45-120, BOX 40-45-110 Name Barbas Modell BOX 35-45-120 BOX 40-45-110 EPREL-Registrierungsnummer 2046154 2122295 EN 13240:2001-A2:2004 EN16510-1 Anhang D, E, F Geprüft nach BS 3841-2:1994 Energieeffizienzindex Energieeffizienzklasse Brennmaterial Holzscheite, Holzbriketts Nennbrennlast 1.6 kg Nennwärmeleistung (Netto) 7.1 kW...
  • Seite 27 Technische Daten • Seitenwand • Rückwand • Boden Siehe Abschnitt • Decke Verwendete Materialien Vermiculite 750 kg/m / hitzebeständige • Rück- und Seitentafeln der Brennkammer Keramik 1600 kg/m / *) • Brennkammerboden und Rost Stahl Hitzeresistente Keramik 2000 kg/m / Ver- • Umlenkplatte miculite 750 kg/m •...

  • Seite 28: Technische Daten Box 35-45-150, Box 40-45-150

    Technische Daten Technische Daten BOX 35-45-150, BOX 40-45-150 Name Barbas Modell BOX 35-45-150 BOX 40-45-150 EPREL-Registrierungsnummer 2109579 2109585 EN 13240:2001-A2:2004 EN16510-1 Anhang D, E, F Geprüft nach BS 3841-2:1994 Energieeffizienzindex Energieeffizienzklasse Brennmaterial Holzscheite, Holzbriketts Nennbrennlast 1.6 kg Nennwärmeleistung (Netto) 7.1 kW Nutzeffizienz bei Nennwärmeleistung...
  • Seite 29 Technische Daten Vermiculite 750 kg/m / hitzebeständige • Rück- und Seitentafeln der Brennkammer Keramik 1600 kg/m / *) • Brennkammerboden und Rost Stahl Hitzeresistente Keramik 2000 kg/m / Ver- • Umlenkplatte miculite 750 kg/m • Hitzeschutz Stahl • Frontscheibe Hitzebeständiges Keramikglas Die speziellen Vorsichtsmaßnahmen, die bei Monta- •...

  • Seite 30: Produktinformation Gemäß Verordnung (Eu) 2015/1185

    Produktinformation gemäß Verordnung (EU) 2015/1185 Produktinformation gemäß Verordnung (EU) 2015/1185 10.1 BOX 35-45-120 / BOX 40-45-110 Modellkennung(en BOX 35-45-120 Gleichwertiger Modelle BOX 40-45-110 Indirekte Heizfunktion Nein Direkte Wärmeleistung 7.1 kW Indirekte Wärmeleistung - kW Raumheizungs-Emissionen Raumheizungs-Emissionen bei bei Nennwärmeleistung (*) Mindestwärmeleistung (*) (**)

  • Seite 31: Box 35-45-150 / Box 40-45-150

    Sonstige Regelungsoptionen (Mehrfachnennungen möglich) Raumtemperaturkontrolle mit Präsenzerkennung nein Raumtemperaturkontrolle mit Erkennung offener Fenster nein mit Fernbedienungsoption nein Barbas Bellfires BV Hallenstraat 17 Kontaktangaben www.barbas.com 5531 AB BLADEL Niederlande (*) PM = Staub, OGC = gasförmige organische Verbindungen, CO = Kohlenmonoxid, NOx = Stickoxide (**) Nur bei Anwendung der Korrekturfaktoren F(2) oder F(3) erforderlich Unterzeichnet für den Hersteller und im Namen des Hersteller von:...

  • Seite 32: Abmessungen

    Abmessungen Abmessungen 11.1 Abmessungen BOX 35-45-120 166 ** *) Optionaler Kaminanschluss (Ø 130) auf der Rückseite. **) Verbrennungslufteintrittsöffnungen (Ø 80 mm) an der Rück- und Unterseite des Geräts. BOX 35 45...

  • Seite 33: Abmessungen Box 40-45-110

    Abmessungen 11.2 Abmessungen BOX 40-45-110 166** *) Optionaler Kaminanschluss (Ø 130) auf der Rückseite. **) Verbrennungslufteintrittsöffnungen (Ø 80 mm) an der Rück- und Unterseite des Geräts. BOX 35 45...

  • Seite 34: Abmessungen Box 35-45-150

    Abmessungen 11.3 Abmessungen BOX 35-45-150 166 ** *) Optionaler Kaminanschluss (Ø 130) auf der Rückseite. **) Verbrennungslufteintrittsöffnungen (Ø 80 mm) an der Rück- und Unterseite des Geräts. BOX 35 45...

  • Seite 35: Abmessungen Box 40-45-150

    Abmessungen 11.4 Abmessungen BOX 40-45-150 166** *) Optionaler Kaminanschluss (Ø 130) auf der Rückseite. **) Verbrennungslufteintrittsöffnungen (Ø 80 mm) an der Rück- und Unterseite des Geräts. BOX 35 45...
  • Seite 36 Abmessungen BOX 35 45...

  • Seite 37: Garantiebedingungen

    Garantiebedingungen Garantiebedingungen Um einen Garantieanspruch geltend zu machen, ist es wichtig, das Barbas-Gerät nach dem Kauf über www.barbasbellfires.com zu registrieren. Garantiebedingungen von Barbas Bellfires Barbas Bellfires B.V. garantiert für die Qualität des gelieferten Barbas-Geräts und die Qualität der eingesetzten Materialien. Alle Geräte von Barbas werden nach den höchsten möglichen Qualitätsstandards entwickelt und hergestellt.
  • Seite 38 Weiterhin endet die Garantie, wenn die ursprüngliche Kaufquittung Änderungen, Streichungen, Löschungen aufweist oder unlesbar ist. Artikel 4: Garantiegebiet Die Garantie gilt nur in Ländern, in denen Geräte von Barbas durch ein offizielles Händlernetzwerk verkauft werden. Artikel 5: Garantiezeitraum Diese Garantie wird nur während des Garantiezeitraums gewährt.
  • Seite 39 Garantiebedingungen BOX 35 45...

  • Seite 40: Ihr Barbas-Händler

    Ihr Barbas-Händler 23.09.2024 - 355559 - 408-002...
