1. Gebrauchsanweisung

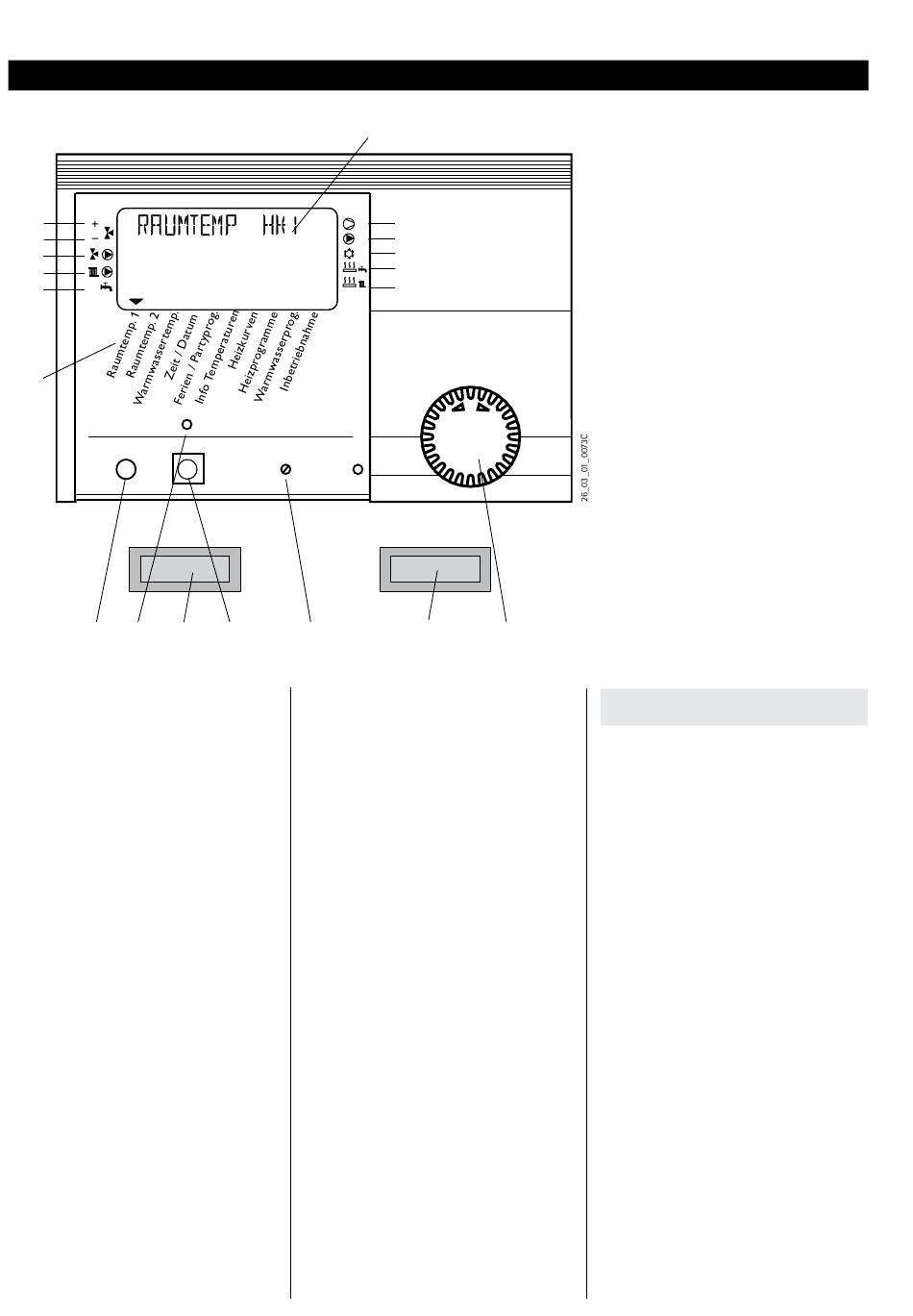

1.1 Geräteübersicht
1
2
3
4
5
11
PC
PRG
F
E
G
1.2 Gerätebeschreibung
Die Geräte sind Heizungswärmepumpen mit
integriertem Warmwasserspeicher, die für
den Betrieb als Sole/Wasser-Wärmepumpen
ausgelegt sind. Dem Wärmequellenmedium
Sole wird von der Wärmepumpe auf einem
niedrigen Temperaturniveau Wärme entzogen,
die dann zusammen mit der vom Verdichter
aufgenommenen Energie auf einem höheren
Temperaturniveau an das Heizungswasser
abgegeben wird. Je nach Temperatur der Wär-
mequelle kann das Heizungswasser auf bis zu
60 °C Vorlauftemperatur erwärmt werden.
In den Geräten sind die Soleumwälzpumpe,
die Heizungsumwälzpumpe und ein 3-Wege-
Ventil zur Umschaltung zwischen dem Hei-
zungskreislauf und dem Kreislauf zur Warm-
wassererwärmung eingebaut. Die Erwärmung
des Warmwassers erfolgt, indem das von der
Wärmepumpe erwärmte Heizungswasser
durch einen Wärmeaustauscher im Warm-
wasserspeicher gepumpt wird und dabei seine
Wärme an das Warmwasser abgibt.
Geregelt werden die Geräte mittels einer
eingebauten, außentemperaturabhängigen
Rücklauftemperaturregelung (Wärmepumpen-
manager WPMiw) .
Der WPMiw steuert auch die Warmwasser-
erwärmung auf die gewünschte Temperatur.
Spricht während der Warmwasserbereitung
der Hochdrucksensor oder der Heißgas-
2
für den Benutzer und den Fachmann
A
Reset
Auto
D
C
wächter der Wärmepumpe an, so wird die
Warmwasserbereitung automatisch von einer
eingebauten elektrischen Ergänzungsheizung
abgeschlossen, sofern die ECO-Funktion de-
aktiviert ist. Ist die ECO-Funktion aktiviert
wird die Warmwasserbereitung beendet und
der Warmwassersollwert mit der erreichten
Warmwassertemperatur überschrieben.
Eine verbrauchte Signalanode wird durch die
rote Signallampe (Pos. H) angezeigt.
Besonderheiten bei der TTF....cool
In der TTF....cool ist zusätzlich ein Wärmeaus-
tauscher und ein 3-Wege-Ventil zur Umschal-
tung zwischen Heizen oder Kühlen eingebaut.
Das Herunterkühlen des Wohnraumes erfolgt,
indem die Sole durch den zusätzlichen Wär-
meaustauscher gepumpt wird und dabei dem
Heizungswasser seine Wärme entzieht und an
das kühlere Erdreich abgibt.
Schaltet die Wärmepumpe auf Kühlung, wird
dies durch die blaue Betriebslampe (Pos. G)
angezeigt.
6
7
8
9
10
H
B
Anlagen-Statusanzeige
1 Mischer öffnet
2 Mischer schließt
3 Umwälzpumpe
Heizkreis 2 "Mischerkreis"
4 Umwälzpumpe
Heizkreis 1 "Radiatorenkreis"
5 Warmwasserbereitung
6 Verdichter 1
7 Pufferspeicher-Ladepumpe
8 Kühlen
9 Ergänzungsheizung (Warmwasser-
bereitung)
10 Ergänzungsheizung (Heizen)
11 Gerätemenü
A Display
B Drehknopf
C Drehschalter Reset / Auto
D Taste Programmierung
E
Kontrolllampe Programmierung
F
Optische Schnittstelle RS 232
G Betriebslampe grün (Heizen)
Nur bei TTF
G Betriebslampe blau (Kühlen)
Nur bei TTF....cool
H Signallampe rot (Signalanode)
Energiespartipp
Wärmepumpen arbeiten bei einer maxima-
len Vorlauftemperatur von 35 °C besonders
energiesparend und umweltschonend.
Niedrige Vorlauftemperaturen können durch
die Verwendung einer Flächenheizung (z. B.
Fußbodenheizung oder Wandflächenheizung)
erreicht werden.
Bei Radiatorenheizungen sollte die Dimen-
sionierung der Radiatoren so vorgenommen
werden, dass die maximal benötigte Vorlauf-
temperatur 45 °C nicht überschreitet.
Durch Aktivierung des Reglerparameters
„Pumpenzyklen" kann die Energieaufnahme
der Umwälzpumpe reduziert werden. Spre-
chen Sie hierzu bitte Ihren Fachhandwerker
an.
Bei Aktivierung des Parameters „WW ECO"
bereitet Ihre Wärmepumpe warmes Wasser
ausschließlich mit der Wärmepumpe ohne
dass zusätzlich die elektrische Ergänzungs-
heizung verwendet wird. In diesem Fall wird
die Warmwassertemperatur automatisch
auf den mit der Wärmepumpe erreichbaren
Wert begrenzt. Wollen Sie aus Legionellen-
schutzgründen einmal täglich den Speicher
auf 60 °C aufheizen, so muss der Parameter
„Antilegionelle" aktiviert werden. Sprechen
Sie hierzu bitte Ihren Fachhandwerker an.
