2. Montageanweisung

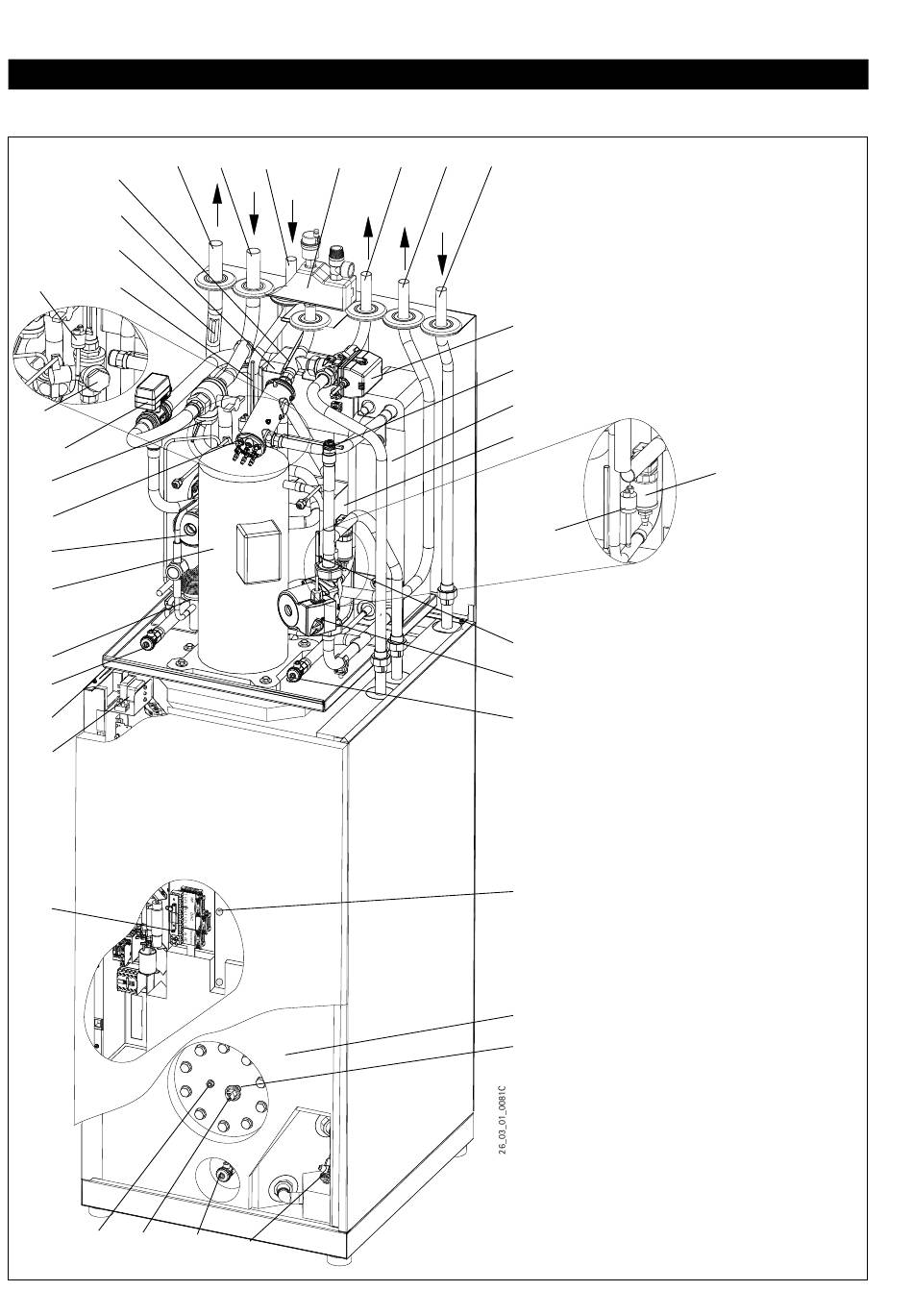

2.1 Geräteaufbau TTF / TTF....cool
1
35
34
33
31
11
9
19 *
30
29
28
27
25
24
23
22
21
39 38
Abb. 3
14
für den Fachmann
2 3 4
18 36
5 6
7
8
41 *
10
20 *
12
13
14
15
16
17
37
40
1 Soleaustritt
2 Soleeintritt
3 Heizungsrücklauf
4 Sicherheitsbaugruppe (im Beipack enthalten)
5 Heizungsvorlauf
6 Warmwasser
7 Kaltwasser
8 Umschaltventil (Warmwasser)
9 Schmutzfänger (Heizungswasser)
10 Verflüssiger
11 Temperaturfühler Rücklauf
12 Hochdruckbegrenzer
13 Temperaturfühler Heißgaswächter
14 Heizungsumwälzpumpe / Pufferspeicherladepumpe
15 Füll- und Entleerungshahn (Heizung)
16 Temperaturfühler Warmwasser
17 Warmwasser-Speicher
18 Füll- und Entleerungshahn (WW-Speicher)
19 Umschaltventil (Sole) *
20 Wärmeaustauscher (Kühlen) *
21 Elektroanschluss
22 Sicherheitstemperaturbegrenzer
(Elektrische Ergänzungsheizung)
23 Leistungsschild
24 Füll- und Entleerungshahn (Sole)
25 Expansionsventil
27 Verdichter
28 Solepumpe
29 Elektrische Ergänzungsheizung
30 Schmutzfänger (Sole)
31 ND-Sensor
33 Temperaturfühler (Soleeintritt)
34 Verdampfer
35 Temperaturfühler WP-Vorlauf
36 Füll- und Entleerungshahn (Warmwasser-Wärme-
austauscher)
37 Signalanode
38 Druckschalter
39 Anode
40 HD-Sensor
41 Entlüftung (Heizung) *
* nur bei TTF....cool
