3 Montage
10
3.2

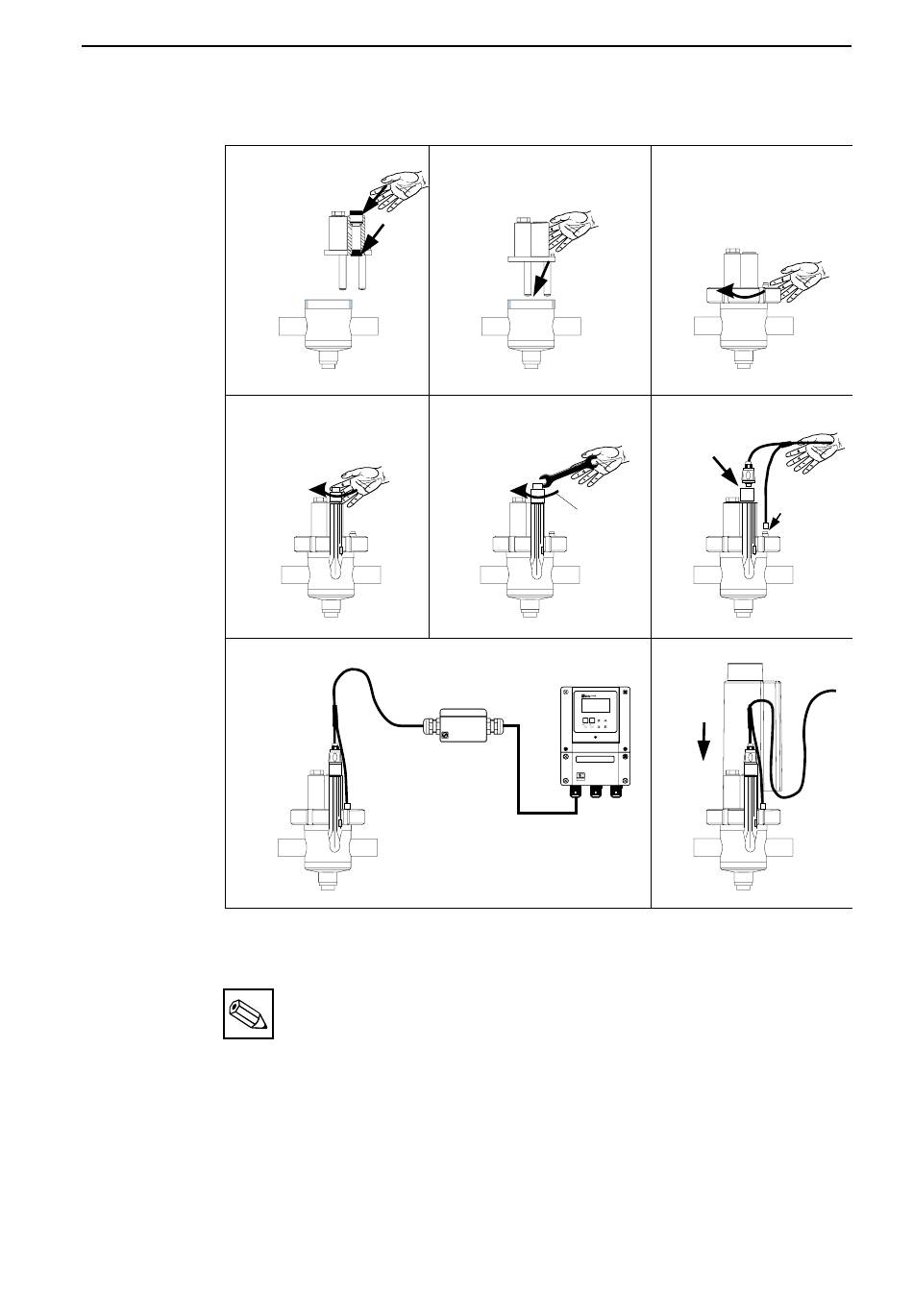

Elektroden- und Meßkabeleinbau
Blindstopfen entfernen
„
Elektrode handfest eindrehen
‡
Elektrodenkabel an die Verbindungsdose oder das Meßgerät
anschließen
Hinweis:
•
Nichtbenutzte Elektrodenplätze
bleiben mit Blindstopfen verschlos-
sen.
•
Der Einbau von 2 Elektroden mit
Flüssig-KCl und Schlauchanschluß
ist nicht möglich.
‚
Elektrodenhalter in
Durchflußgefäß einsetzen
…
Mit Steckschlüssel 1/4
Umdrehung nachziehen
1/4
MEAS
CAL
DIAG
PARAM
MONTAGE1.CDR
•
•
•
FlowFit P CPA 240
ƒ
Mit Überwurfmutter fixieren
†
Elektrodenstecker auf
Elektrodenkopf schrauben
PAL-Stecker
auf PAL-Stift
stecken
ˆ
Schutzhaube aufsetzen
Vor dem Einschrauben der Elektro-
de ist auf richtigen Sitz und Sau-
berkeit der O-Ring-Dichtung zu
achten.
Alle O-Ringe der Armatur sind von
Zeit zu Zeit auf Beschädigungen
zu untersuchen.
Die erforderliche Montagefreiheit
über der Schutzhaube beträgt
120 mm.
Endress+Hauser
