3 Montage
8
3.2

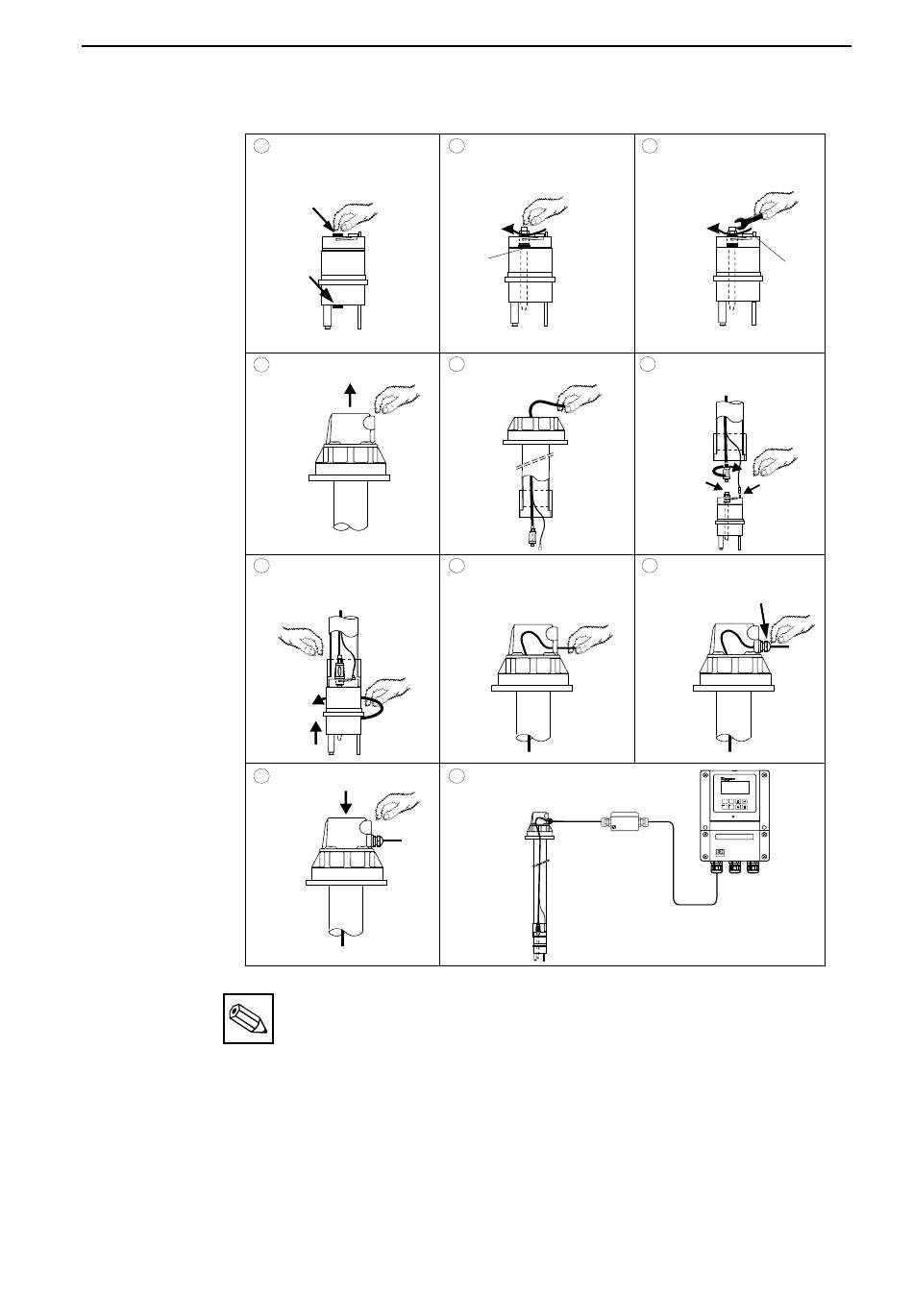

Elektrodeneinbau und Meßkabeldurchführung
Blindstopfen entfernen.
1
Nichtbenutzte Elektrodenplätze
bleiben verschlossen.
4
Deckel von Armaturenkopf
abschrauben.
7
Elektrodenhalter in Bajonettmuffe
einsetzen. Bajonettverschluß
durch Rechtsdrehen des
Elektrodenhalters schließen.
Deckel auf Armaturenkopf
10
schrauben.
Hinweis:
•
Nichtbenutzte Elektrodenplätze
bleiben mit Blindstopfen verschlos-
sen.
•
Vor dem Einschrauben der Elektro-
de darauf achten, daß der Elektro-
denschaft mit O-Ring und Druck-
ring bestückt und die gelbe Wäs-
serungskappe entfernt ist. Auf rich-
tigen Sitz der O-Ring-Dichtung
achten.
2
Elektrode handfest eindrehen.
O-Ring
5
Konfektionierte Seite des
Meßkabels durch Armaturenrohr
schieben.
8
Nicht-konfektionierte Seite des
Meßkabels durch Bohrung
Pg 13,5 schieben.
Elektrodenkabel an die Verbindungsdose
11
oder das Meßgerät anschließen.
•
Die Elektrodengewinde müssen
vor dem Einschrauben gleitfähig
gemacht werden. Dafür reicht das
Befeuchten mit Wasser.
•
Der Einbau von 2 Elektroden mit
Flüssig-KCl und Schlauchanschluß
ist nicht möglich.
•
Bei Nutzung aller 3 Pg-Verschrau-
bungen geschlitzten Steckschlüs-
sel (Fachhandel) benutzen.
•
Reservelänge für Meßkabel beach-
ten (ca. 10 cm).
DipFit P CPA 140
Mit Schraubenschlüssel
3
1/4 Umdrehung
nachziehen.
1/4
6
Anschlußstecker des Meßkabels
auf Elektrode schrauben.
PAL-Stecker
auf PAL-Stift
stecken
9
Pg-Verschraubungen montieren.
Mit Schraubenschlüssel SW 24
bzw. SW 27 nachziehen.
MEAS
CAL
DIAG
PARAM
MONTAGE1.CDR
Endress+Hauser
