Herstellen Der Stromversorgung - Garmin ONDECK Installationsanweisungen

Hinweise zum Verbinden des Geräts
Beachten Sie beim Verbinden dieses Geräts mit der Stromversorgung und anderen Garmin Geräten folgende
Hinweise.
• Sie müssen die Strom- und Masseanschlüsse der Batterie überprüfen, um sicherzustellen, dass sie sicher
sitzen und sich nicht lösen können.
• Sie müssen sicherstellen, dass die Sicherungsringe angezogen sind, sodass die Strom- oder
Datenverbindungen sicher sind.
• Blankdrahtverbindungen müssen wasserdicht sein, wenn sie Feuchtigkeit ausgesetzt sein werden. Sie
können Schrumpfverbinder oder andere wasserdichte Verbindungen verwenden.
• Zum Verhindern einer Korrosion der Metallkontakte müssen Sie nicht verwendete Anschlüsse mit
Schutzkappen abdecken.
• Sie erhalten die beste Verbindung für die GPS-Antenne, wenn Sie die Schutzkappe vollständig vom GPS
Anschluss entfernen.
• Wenn Sie die IN/OUT Leitungen verlängern müssen, verwenden Sie mindestens Leitungen nach AWG 24
2
(0,08 mm ).
• Sie sollten am positiven Eingang zur Stromversorgung eine 1-A-Sicherung an allen Relaissteuerungen und
Eingangsleitungen für Boat-in-Use, Bilge 1/2 sowie Battery 1/2 installieren.

Herstellen der Stromversorgung

Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den leitungsinternen Sicherungshalter. Vermeiden Sie
mögliche Verletzungen oder Produktschäden durch Feuer oder Überhitzung, indem Sie darauf achten, dass die
richtige Sicherung eingesetzt ist (siehe technische Daten zum Produkt). Darüber hinaus erlischt die Garantie des
Produkts, wenn Sie das Netzkabel anschließen und nicht die richtige Sicherung eingesetzt ist.
Zur ordnungsgemäßen Überwachung des Boots bei ausgeschalteter Zündung sollten Sie das Netzkabel nicht
über die Zündung mit dem Gerät verbinden.

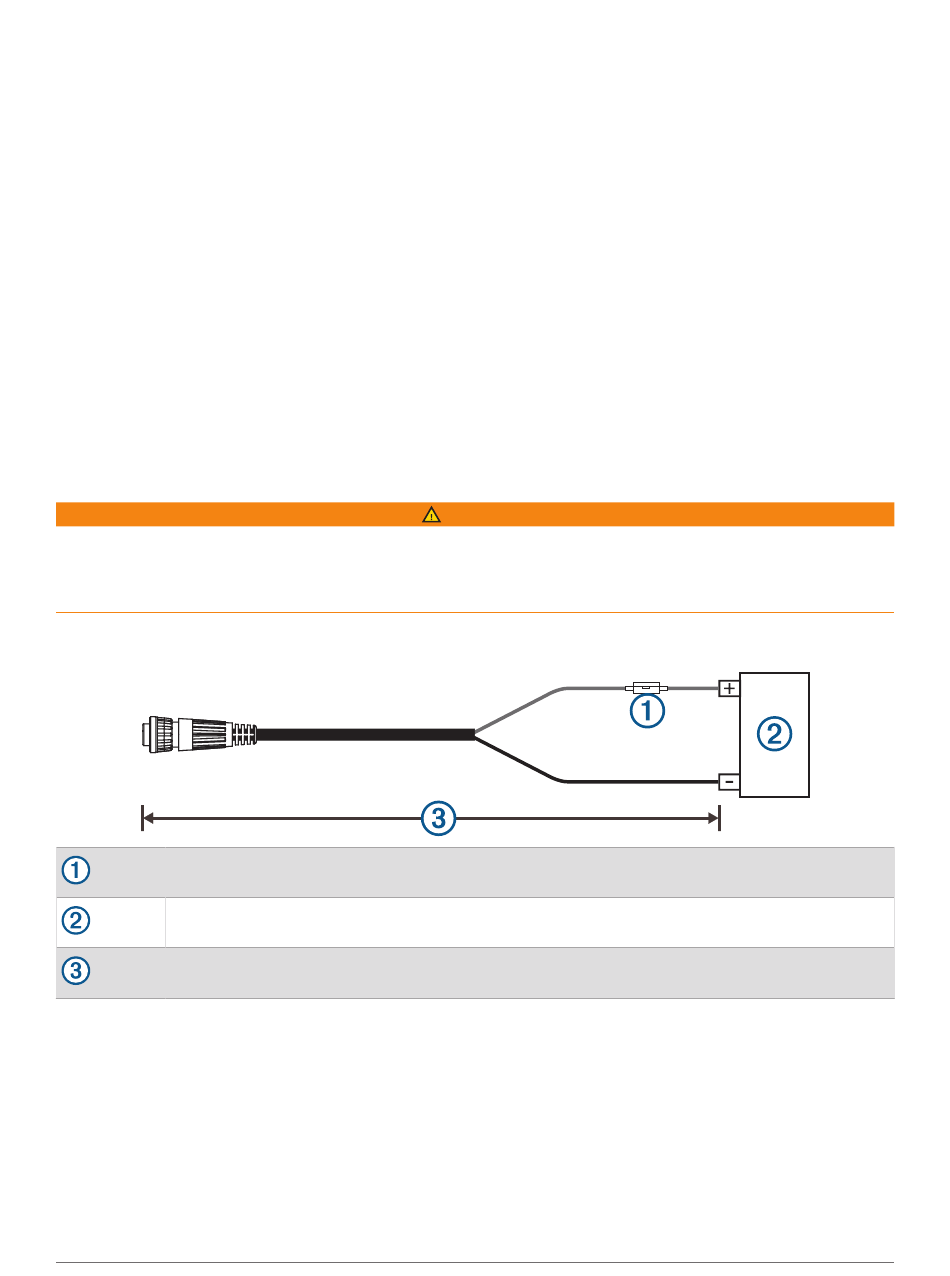

Sicherung (7,5 A, 42 V, flink)
Akku
1,8 m (6 Fuß), keine Verlängerung
1 Verlegen Sie das Netzkabel zwischen der Stromquelle und dem Gerät.
2 Verbinden Sie die rote Stromleitung mit dem Pluspol (+) der Batterie.
3 Verbinden Sie die schwarze Leitung mit dem Minuspol (-) der Batterie.
4 Verbinden Sie das Netzkabel mit dem Gerät, und drehen Sie den Sicherungsring im Uhrzeigersinn, um ihn
anzuziehen.
WARNUNG
5
