Garmin ONDECK Installationsanweisungen

ONDECK
INSTALLATIONSANWEISUNGEN
Wichtige Sicherheitsinformationen
Wenn Sie die Warnungen, Vorsichtshinweise und Hinweise
nicht beachten, könnte es zu Personenschäden, Schäden am
Boot oder am Gerät oder zu einer schlechten Leistung des
Produkts kommen.
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Produkt beiliegt.
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den
leitungsinternen Sicherungshalter. Vermeiden Sie mögliche
Verletzungen oder Produktschäden durch Feuer oder
Überhitzung, indem Sie darauf achten, dass die richtige
Sicherung eingesetzt ist (siehe technische Daten zum Produkt).
Darüber hinaus erlischt die Garantie des Produkts, wenn Sie
das Netzkabel anschließen und nicht die richtige Sicherung
eingesetzt ist.
Tragen Sie zum Vermeiden möglicher Personenschäden beim
Bohren, Schneiden und Schleifen immer Schutzbrille,
Gehörschutz und eine Staubschutzmaske.
Zum Vermeiden möglicher Personenschäden oder Schäden am
Gerät oder am Boot trennen Sie die Stromversorgung des
Boots, bevor Sie mit der Installation des Geräts beginnen.
Zum Vermeiden möglicher Personenschäden oder Schäden am
Gerät oder Boot stellen Sie vor der Herstellung der
Stromversorgung des Geräts sicher, dass es ordnungsgemäß
geerdet ist. Folgen Sie dabei den Anweisungen in der Anleitung.
Zum Erzielen der bestmöglichen Leistung muss das Gerät
gemäß diesen Anweisungen installiert werden.
Prüfen Sie beim Bohren oder Schneiden immer, was sich auf
der anderen Seite der Oberfläche befindet, um Schäden am
Boot zu vermeiden.
Lesen Sie die gesamten Installationsanweisungen, bevor Sie mit
der Installation beginnen. Sollten bei der Installation Probleme
auftreten, wenden Sie sich an den Support von Garmin
Kontaktaufnahme mit dem Support von Garmin
• Unter support.garmin.com
Informationen, beispielsweise Produkthandbücher, häufig
gestellte Fragen, Videos und Support.
• Nutzen Sie als Kunde in den USA die Rufnummern
+1-913-397-8200 oder +1-800-800-1020.
• Nutzen Sie als Kunde in Großbritannien die Rufnummer
0808 238 0000.
• Nutzen Sie als Kunde in Europa die Rufnummer
+44 (0) 870 850 1241.
August 2020
™
WARNUNG
ACHTUNG
HINWEIS
finden Sie Unterstützung und

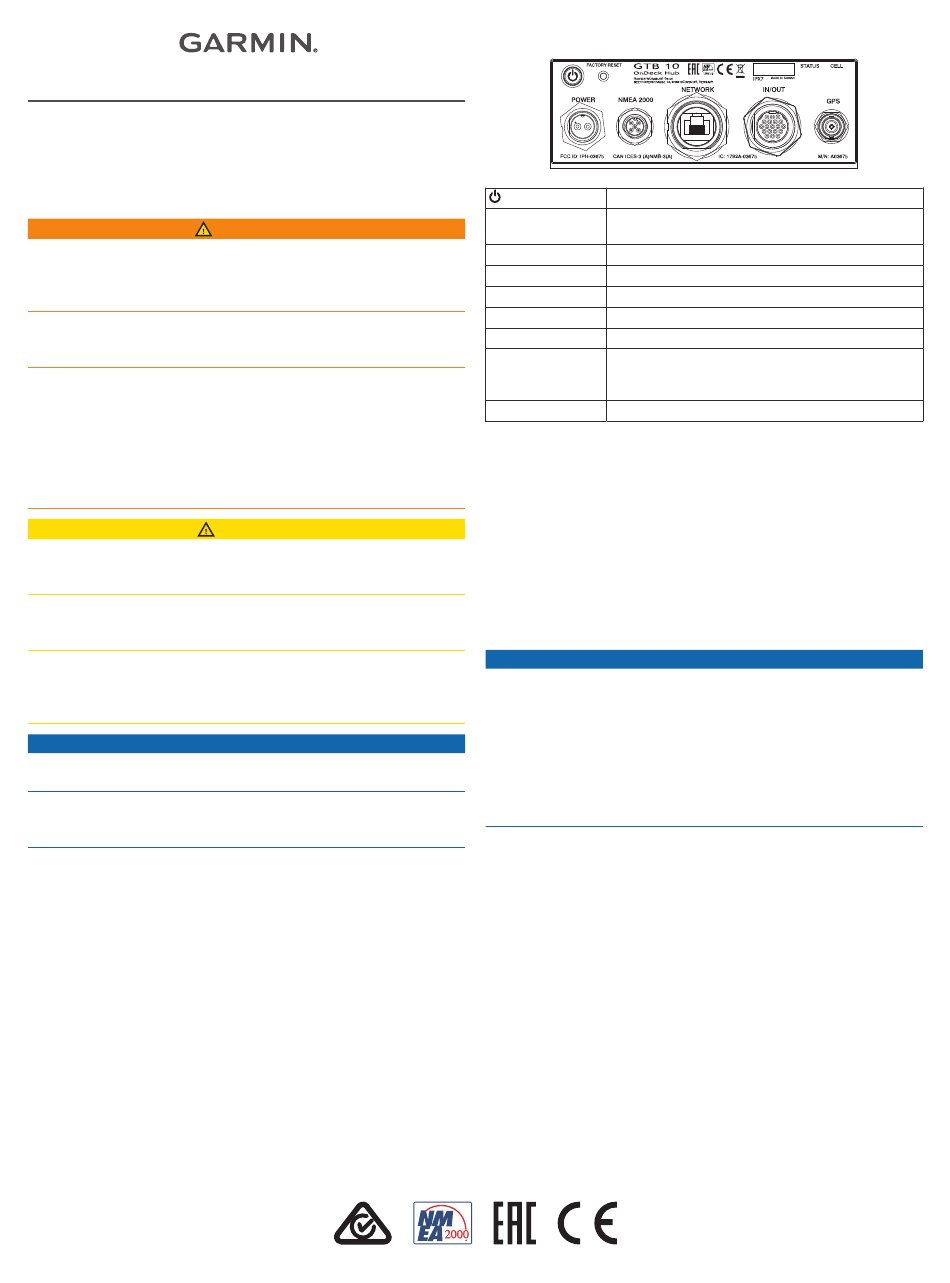

Ansicht der Anschlüsse
FACTORY RESET Löscht alle persönlichen Daten und stellt die Stan-
STATUS
CELL
POWER
NMEA 2000
NETWORK
IN/OUT
GPS
Erforderliches Werkzeug
• Bohrmaschine
• Für die Montagefläche und die Befestigungsteile geeignete
Bohrer
• Kreuzschlitzschraubendreher
• Bleistift
• Lötfreier Kabelverbinder oder Material zum Löten und
Schrumpfschlauch
Hinweise zur Montage
Montieren Sie das Gerät an einem Ort, an dem es keinen
extremen Temperaturen oder Umweltbedingungen ausgesetzt
ist. Der Temperaturbereich für dieses Gerät ist in den
technischen Daten zum Produkt aufgeführt. Eine längere
Lagerung oder ein längerer Betrieb bei Temperaturen über dem
angegebenen Temperaturbereich kann zu einem Versagen des
Geräts führen. Schäden durch extreme Temperaturen und
daraus resultierende Folgen sind nicht von der Garantie
abgedeckt.
• Sie müssen das Gerät an einem Ort montieren, an dem es
sich nicht unter Wasser befindet.
• Sie müssen das Gerät an einem Ort mit angemessener
® . Belüftung montieren, an dem es keinen extremen
Temperaturen ausgesetzt ist.
• Sie müssen das Gerät mit einem Abstand von mindestens
102 mm (4 Zoll) zu Kabeln und anderen potenziellen
Störquellen montieren.
• Wählen Sie für das Gerät einen Montageort, der ausreichend
Platz für die Verlegung und den Anschluss aller Kabel bietet.
• Sie müssen das Gerät so montieren, dass die Anschlüsse bei
der Montage auf einer horizontalen Fläche nach oben und
bei der Montage auf einer vertikalen Fläche nach außen
zeigen. Installieren Sie das Gerät nicht so, dass die
Anschlüsse nach unten oder zur Montagefläche zeigen. Die
interne GPS-Antenne funktioniert nicht, wenn das Gerät in
dieser Ausrichtung montiert ist. Siehe
Antennen, Seite
GUID-6AED2D91-1EED-4702-BB7B-92D845BF82D6 v4
Einschalttaste
dardeinstellungen wieder her
Zeigt den Gerätestatus an
Zeigt den Zellenbetrieb an
Netzkabelanschluss
NMEA 2000 ® Netzwerk
Garmin Marinenetzwerk
Zum Verbinden von Relais und kabelgebundenen
Sensoren, z. B. für Temperatur, Sicherheit und
Landstrom
Zum Verbinden einer externen GPS-Antenne
HINWEIS
Installieren der
