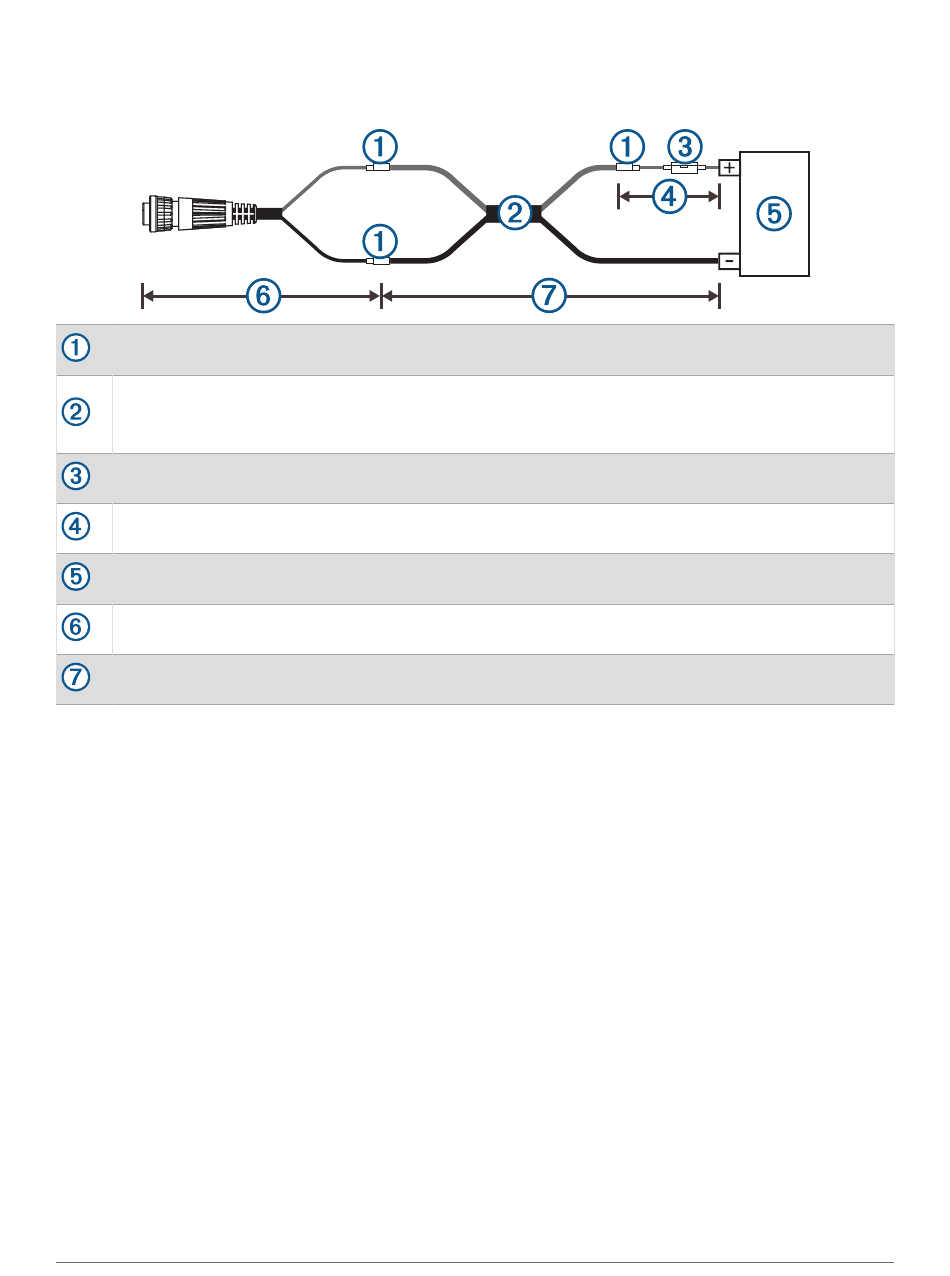

Verlängerung des Netzkabels
Bei Bedarf ist eine Verlängerung des Netzkabels unter Verwendung des entsprechenden Leitungsquerschnitts
für die Länge der Verlängerung möglich.
Verdrillung
• Bis zu 4,6 m (15 Fuß): Verlängerungsleitung nach AWG 10 (5,26 mm
• Bis zu 7 m (23 Fuß): Verlängerungsleitung nach AWG 8 (8,36 mm
• Bis zu 11 m (36 Fuß): Verlängerungsleitung nach AWG 6 (13,29 mm
Sicherung (7,5 A, 42 V, flink)
20,3 cm (8 Zoll)
Akku
20,3 cm (8 Zoll)
11 m (36 Fuß), maximale Verlängerung
6
