Vormontage

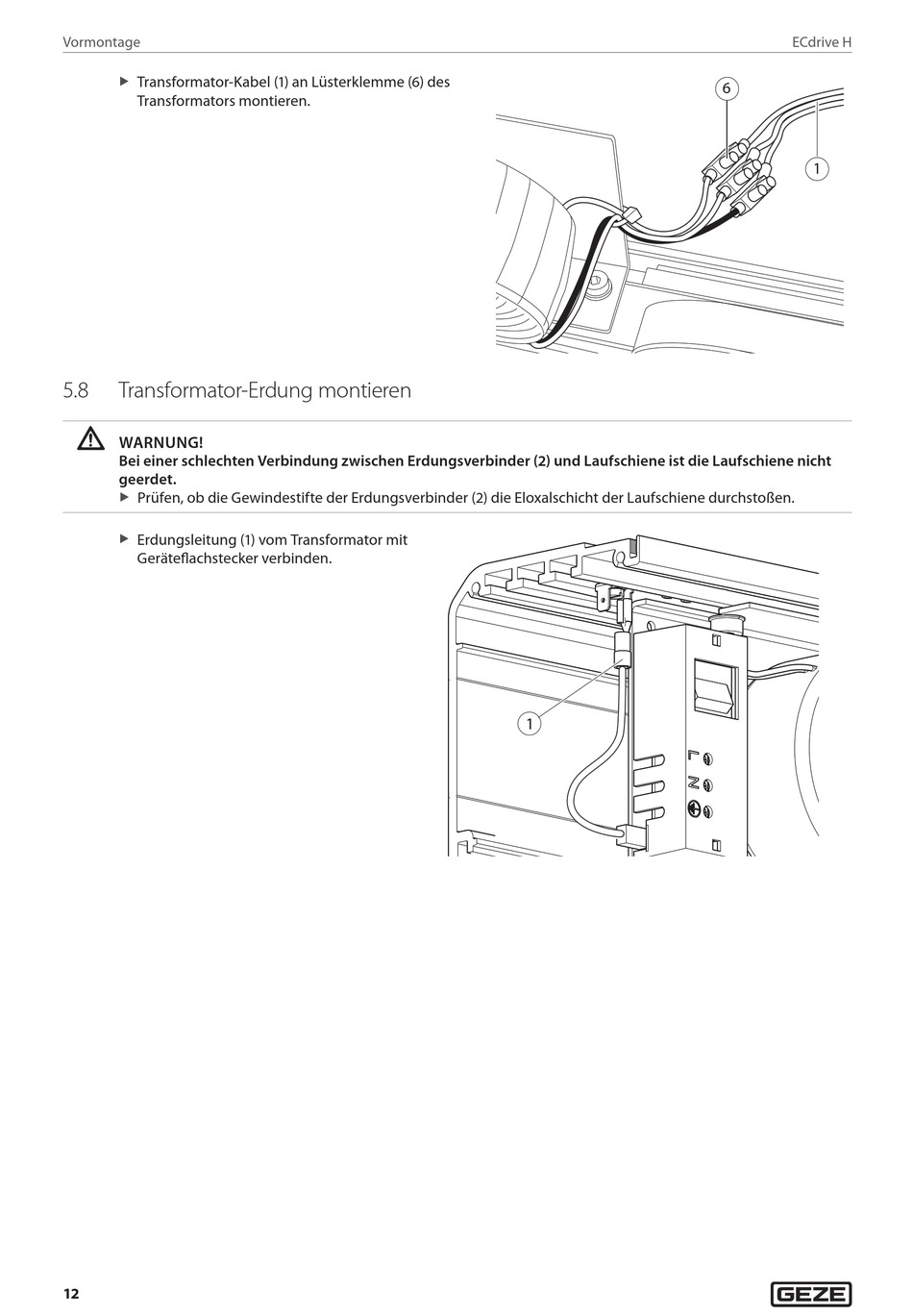

Transformator-Kabel (1) an Lüsterklemme (6) des
X
Transformators montieren.
5.8
Transformator-Erdung montieren
WARNUNG!
Bei einer schlechten Verbindung zwischen Erdungsverbinder (2) und Laufschiene ist die Laufschiene nicht
geerdet.
Prüfen, ob die Gewindestifte der Erdungsverbinder (2) die Eloxalschicht der Laufschiene durchstoßen.
X
Erdungsleitung (1) vom Transformator mit
X
Geräteflachstecker verbinden.
12
ECdrive H
6
1
