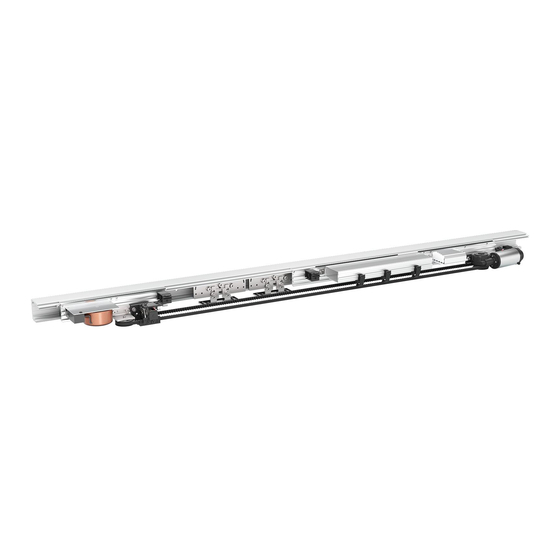

GEZE ECdrive H Originalbetriebsanleitung
Vorschau ausblenden
Andere Handbücher für ECdrive H:
- Installations- und serviceanleitung (20 Seiten) ,
- Vormontageanleitung (16 Seiten)
Verwandte Anleitungen für GEZE ECdrive H
Inhaltszusammenfassung für GEZE ECdrive H
- Seite 1 Powerdrive PL-HT Originalbetriebsanleitung DE Benutzerhandbuch ECdrive H DCU1-NT-OP 164193-03...
-
Seite 2: Inhaltsverzeichnis
Allgemeine Sicherheitshinweise ........................3 Beschreibung ................................4 Bestimmungsgemäße Verwendung .................................4 Hinweise zur Sicherheit und Gefahrenstellen allgemein ........................4 Hinweise zur Sicherheit und Gefahrenstellen für Powerdrive PL-HT und ECdrive H ..............5 Hinweise zur Sicherheit und Gefahrenstellen für Powerdrive PL-HT ....................6 Aufbau ..........................................7 Bedienung ..................................8 Normaler Betrieb ......................................8... -
Seite 3: Zu Dieser Anleitung
à Ergänzende nationale und europäische Richtlinien sind zu beachten. à Von GEZE vorgeschriebene Betriebs-, Wartungs- und Instandhaltungsbedingungen einhalten. à Wartungs- und Instandsetzungsarbeiten dürfen nur von Fachkräften ausgeführt werden, die von GEZE autori- siert sind. à Bei eigenmächtigen Veränderungen an der Anlage übernimmt GEZE keine Haftung für daraus resultierende Schäden. -
Seite 4: Beschreibung
à für den Einsatz an Flucht- und Rettungswegen à für den Einsatz an Feuerschutzabschlüssen à Die automatischen Türsysteme Powerdrive PL-HT und ECdrive H sind für den Einsatz in medizinischen Berei- chen bestimmt. à Das automatische Türsystem Powerdrive PL-HT ist nur für Bereiche mit Personen bestimmt, welche in die Funktion der sich absenkenden Türflügel sowie die Bedienung über den Türgriff eingewiesen sind. -
Seite 5: Hinweise Zur Sicherheit Und Gefahrenstellen Für Powerdrive Pl-Ht Und Ecdrive H
DCU1-NT-OP Beschreibung Hinweise zur Sicherheit und Gefahrenstellen für Powerdrive PL-HT und ECdrive H Bei Türflügeln, die mit einem Griff ausgestattet sind, um die Türen über die Push & Go-Funktion zu öffnen, beste- hen folgende zusätzliche Gefahren bzw. Restrisiken: à Anstoß- und / oder Quetschgefahr zwischen Griff und Wand. -
Seite 6: Hinweise Zur Sicherheit Und Gefahrenstellen Für Powerdrive Pl-Ht
Beschreibung DCU1-NT-OP Hinweise zur Sicherheit und Gefahrenstellen für Powerdrive PL-HT Bei Türflügeln, die mit einem drehbaren Griff ausgestattet sind, um die Türen beim Öffnen anzuheben und über die Push & Go-Funktion zu öffnen, bestehen folgende zusätzliche Gefahren bzw. Restrisiken: à Anstoß- und / oder Quetschgefahr zwischen Griff und Wand oder Griff und Tür. à... -
Seite 7: Aufbau
DCU1-NT-OP Beschreibung Aufbau Das abgebildete Türsystem ist nur eine Prinzipdarstellung. Aus technischen Gründen lassen sich hier nicht alle Möglichkeiten darstellen. Die Bedienelemente können individuell angeordnet werden. Antrieb Taster Schwesternöffnung (reduzierte Öffnungsweite) Kombimelder Taster Bettenöffnung (volle Öffnungsweite) Sicherheitssensor Öffnen Türflügel Programmschalter Bodenführung Schlüsseltaster (Option) für Freigabe des Kontaktgeber „Berechtigt“... -
Seite 8: Bedienung
Bedienung DCU1-NT-OP Bedienung 3. 1 Normaler Betrieb GEZE Schiebetüren können mit Sonderschaltungen betrieben werden, die ein abweichendes Verhalten herbei- führen können. Beim verantwortlichen Service-Techniker nachfragen, welche Sonderschaltungen gegebenen- falls installiert sind. 3. 1 . 1 Standard-Funktionen (Betriebsart Automatik) Im normalen Türbetrieb wird die Tür automatisch geöffnet und geschlossen. -
Seite 9: Besondere Funktionen
DCU1-NT-OP Bedienung 3. 1 .3 Besondere Funktionen Die besonderen Funktionen des Türsystems werden über spezielle Schalter ausgelöst. Schalter / Taster Was bewirkt der Schalter / Taster? Kontaktgeber „Berechtigt“ Bettenöffnung Tür öffnet auf die volle Öffnungsweite und schließt nach Ablauf der Offenhaltezeit wieder. -
Seite 10: Betriebsart Wählen
Bedienung DCU1-NT-OP Betriebsart wählen Die Programmschalter sind ohne Schlüsseltaster für jeden zugänglich. Bei Bedarf kann der Zugriff auf die Programmschalter durch einen zusätzlichen Schlüsseltaster oder durch die Vergabe eines Passworts (ST220) auf berechtigte Personen beschränkt werden. 3.2. 1 Displayprogrammschalter (DPS) Am Displayprogrammschalter können die Betriebs- arten durch Drücken der jeweiligen Tasten einge- stellt werden. - Seite 11 DCU1-NT-OP Bedienung 3.2.2 Tastenprogrammschalter (TPS) Am Tastenprogrammschalter wird der Betriebszu- Tastenprogrammschalter TPS stand der Anlage gewählt und das entsprechende Programm angezeigt. Durch Betätigen der Tasten kann die gewünschte Betriebsart eingestellt werden. Die LED der aktuellen Betriebsart leuchtet. Die Bedienung durch Unbefugte lässt sich wie folgt sperren: à...
-
Seite 12: Betriebszustand Sperren Und Freigeben
Bedienung DCU1-NT-OP 3.2.3 Mechanischer Programmschalter (MPS, MPS-ST) Durch Betätigen des Drehschalters Programmschalter MPS Programmschalter MPS-ST kann die gewünschte Betriebsart ein- gestellt werden. Die Markierung des Drehschalter muss auf die gewünsch- te Betriebsart zeigen. Der MPS-ST erfüllt die gleiche Funk- tion wie der MPS. Die gewünschte Betriebsart kann nur durch den mit- gelieferten Schlüssel eingestellt wer- den. -
Seite 13: Fehlende Netzspannung
DCU1-NT-OP Fehlende Netzspannung Fehlende Netzspannung Bei Ausfall der Netzspannung (z. B. Stromausfall) zuerst die bauseitige Sicherung prüfen. Zustand Reaktion Keine Netzspannung (z. B. Stromausfall) Im Betriebszustand „Nacht“ bleibt die Tür geschlossen und verriegelt. Standard-Antriebe: In den Betriebszuständen Ladenschluss, reduzierte Öffnungsweite, volle Öff- nungsweite und Daueroffen ist das Verhalten der Tür abhängig von den bei der Inbetriebnahme eingestellten Parametern: à... -
Seite 14: Fehlermeldungen
Fehlermeldungen DCU1-NT-OP Fehlermeldungen 5. 1 TPS/DPS Anzeige Bezeichnung Anzeige Displayprogrammschalter Tastenprogrammschalter – – – – – keine Betriebsspannung – – – Antrieb zu heiß 45, 46, 48, 75, 78 – – – Position 26, x.x – – – 13, 19 –... - Seite 15 DCU1-NT-OP Was tun, wenn...? Problem Ursache Abhilfe Bodenschlösser sind abgeschlossen Bodenschlösser aufschließen. Lock M ist abgeschlossen Hakenriegelschloss aufschließen. Keine Netzspannung (z. B. Strom- Siehe Kapitel 4, Fehlende Netzspannung. ausfall) Tür entriegelt oder verrie- Verriegelung defekt Tür von Hand ver-/entriegeln: gelt nicht Verriegelung im Betriebszustand „Nacht“...
-
Seite 16: Reinigung Und Wartung
à Kalenderzeit: 1 Jahr à Öffnungszyklen: 500.000 GEZE bietet Wartungsverträge mit folgenden Leistungen an: à Laufrollen und Laufschienen reinigen und nachstellen à Zahnriemen prüfen und nachstellen à Türaufhängung und Bodenführung prüfen à Befestigungselemente auf Festsitz prüfen à... -
Seite 17: Sicherheitstechnische Prüfung Durch Sachkundigen
à EN 16005 „Kraftbetätigte Türen“, Kapitel 4.2.1 müssen kraftbetätigte Türen vor der ersten Inbetriebnahme, nach wesentlichen Änderungen und einmal jährlich von einem durch GEZE autorisierten Sachkundigen auf ihren sicheren Zustand geprüft werden. GEZE bietet folgende Leistungen an: Inspektion und Funktionskontrolle aller Sicherheits- und Steuerungseinrichtungen gemäß den Anforde- rungen im Prüfbuch für kraftbetätigte Fenster, Türen und Tore;... - Seite 18 Sicherheitstechnische Prüfung durch Sachkundigen DCU1-NT-OP...
- Seite 19 DCU1-NT-OP Sicherheitstechnische Prüfung durch Sachkundigen...
- Seite 20 E-Mail: danmark.se@geze.com Tel. +49 (0) 7152 203 594 www.geze.at www.geze.hu www.geze.dk E-Mail: leonberg.de@geze.com Baltic States Iberia Singapore GEZE GmbH Baltic States office GEZE Iberia S.R.L. GEZE (Asia Pacific) Pte, Ltd. GEZE GmbH E-Mail: office-latvia@geze.com E-Mail: info@geze.es E-Mail: gezesea@geze.com.sg Niederlassung Süd-Ost www.geze.com www.geze.es...
