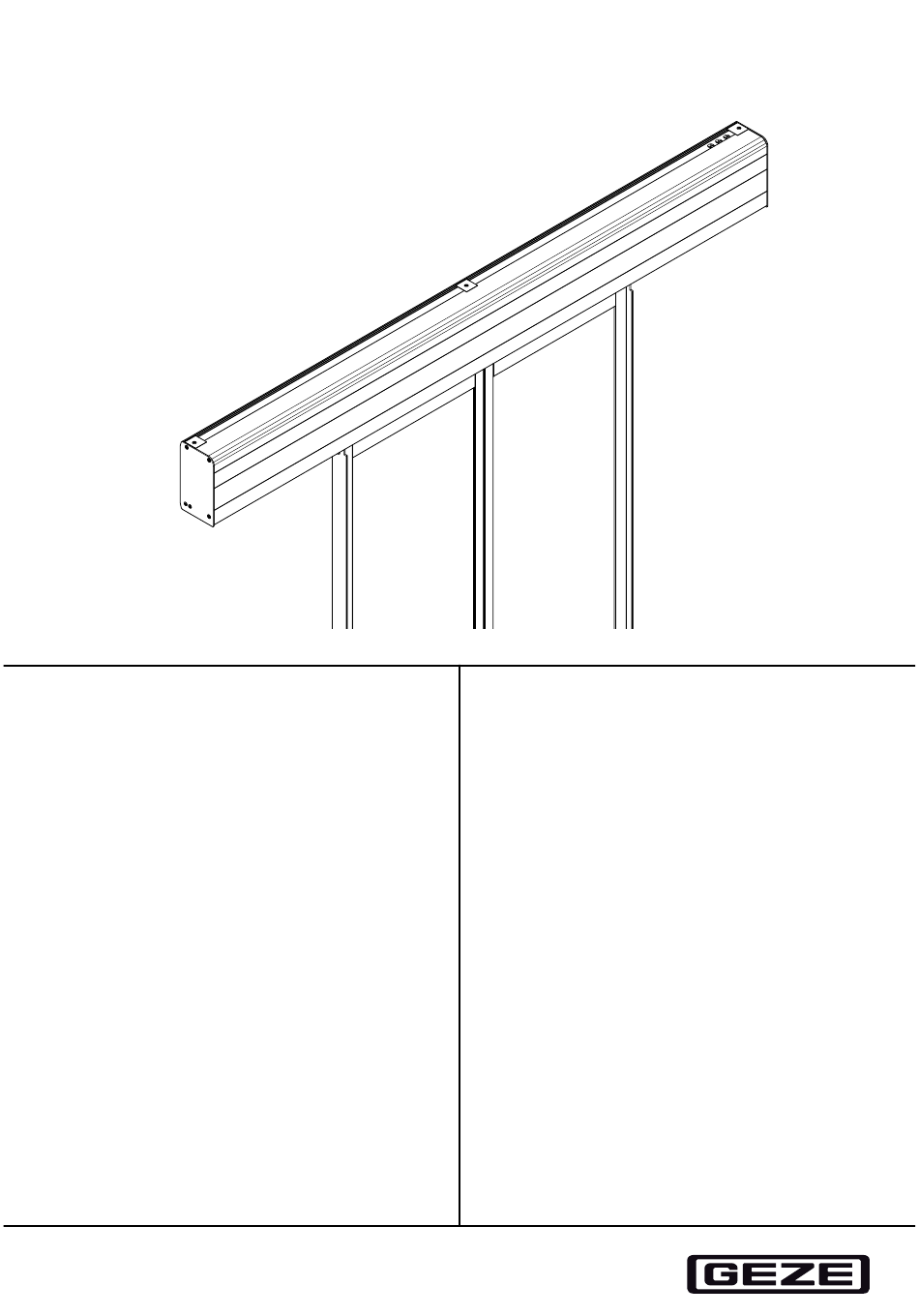

- Seite 1 ECdrive H DE Anleitung für die Vorinstallation Installations- und Serviceanleitung 166724-00...
-
Seite 2: Inhaltsverzeichnis
ECdrive H Inhaltsverzeichnis Symbole und Darstellungsmittel ........................3 Produkthaftung ................................3 Sicherheitsanweisungen ............................3 Bestimmungsgemäße Verwendung ................................3 Sicherheitsanweisungen ....................................3 Sicherheitsbewusstes Arbeiten ...................................4 Inspektion der installierten Anlage ................................4 Umweltbewusstes Arbeiten ..................................4 Übersicht ..................................5 Diagramme .........................................5 Werkzeuge und Hilfsmittel ....................................5 Drehmomente ........................................5 Komponenten und Baugruppen .................................5 Vorinstallation ................................6... -
Seite 3: Symbole Und Darstellungsmittel
Die Nichtbeachtung entbindet den Hersteller von seiner gesetzlichen Haftung. Sicherheitsanweisungen Bestimmungsgemäße Verwendung Das automatische Türsystem ECdrive H ist für den Einsatz in medizinischen Bereichen bestimmt. Das automatische Türsystem ECdrive H ist nicht geeignet für den Einsatz in à Fluchttüren à... -
Seite 4: Sicherheitsbewusstes Arbeiten
Sicherheitsanweisungen ECdrive H à Beachten Sie die neuesten Versionen der Richtlinien, Normen und länderspezifischen Vorschriften, insbesondere: à EN16005 „Power operated pedestrian doorsets - Safety in use - Requirements and test methods” à DIN 18650 „Schlösser und Baubeschläge - Automatische Türanlagen”... -
Seite 5: Übersicht
ECdrive H Übersicht Übersicht Diagramme Zeichnungs- Nr. Name 70517-ep01 Einbauplan ECdrive H ISO-Glasbeschläge 70511-9-0968 Anschlußplan DCU1/DCU1-2M 70722-9-0956 Zusätzlicher Anschlußplan DCU1/DCU1-2M für Krankenhäuser 70515-9-0982 Kabelplan DCU1-NT-OP 70517-0-001 Antriebszeichnung Antriebssystem ECdrive H 70517-2-0224 Abdeckung 70517-2-0223 Seitenplatte 70517-2-0201 Laufschiene 70511-9-0967 Sicherheitsanalyse 70715-9-9879 Installationsanleitung... -
Seite 6: Vorinstallation
Vorinstallation ECdrive H Vorinstallation Die aktuelle Antriebszeichnung ist für die durchzuführenden Vorinstallationsarbeiten anwendbar. Alle Komponenten müssen identifiziert und entsprechend der Antriebszeichnung installiert werden. Profile vorbereiten Siehe die Antriebszeichnung für die Dauer und Vorbereitung der Antriebsprofile. Vorbereitung der Laufschiene Schieben Sie die Gleitsteine (1) und die Masseanschlüsse (2) in die Montagenut, wie in der Antriebszeichnung dargestellt. -
Seite 7: Verbindung Zwischen Transformator Und Steuerung
ECdrive H Vorinstallation Verbindung zwischen Transformator und Steuerung Beachten Sie die Erdungsverbindung! Kerne nicht verwechseln! Abisolieren Sie das dreiadrige Kabel (2), bringen Sie die isolierten Aderendhülsen an und verbinden Sie das Kabel (1) mit dem Transformator (siehe Anschlussplan). Führen Sie das Kabel (2) zum Steuerung. -
Seite 8: Installation Der Kabelhalter
Vorinstallation ECdrive H Legen Sie das Drehgeberkabel (2) und das Motoranschlusskabel (3) zum Steuergerät. Verbinden Sie den Stecker mit dem Steuerung. Verbinden Sie das Akku-Kabel noch nicht mit dem Steuerung. Der Akku wird bis zum Produktionstest und der Inbetriebnahme nicht mit dem Steuerung verbunden. -
Seite 9: Abschließende Arbeiten
ECdrive H Vorinstallation Abschließende Arbeiten Überprüfen Sie die Position der Baugruppen anhand der Zeichnung und überprüfen Sie die Anziehdrehmomente. Führen Sie den Produktionstest aus. Bringen Sie die Aufkleber an: à Typenschild (geben Sie das Herstellungsdatum an) à TÜV-Aufkleber Nicht montierte Teile oder verbleibende Baugruppen werden bei der Endmontage vor Ort vorbereit: à... -
Seite 10: Installation
Installation ECdrive H Installation Vorbereitungen vor Ort Überprüfen Sie die Vorbereitungen vor Ort durch den Kunden, um eine ordnungsgemäße Installation zu gewährleisten: à Art und Tragfähigkeit der Fassadenkonstruktion oder Unterkonstruktion à Ebenheit der Installationsfläche à Kabelplan-Anforderungen Installation Sicherung des Arbeitsplatzes gegen unerlaubten Zutritt. -
Seite 11: Installation Der Seitenplatten
ECdrive H Installation 6.2.2 Installation der Seitenplatten Schrauben Sie die Seitenplatten (2) mit Senkkopf-Blechschrauben (1) in der Größe 4,8 × 13 an der Seite der Laufschiene fest. Schrauben Sie den Sicherungsblock (4) auf der Innenseite mit Senkkopf-Blechschrauben (3) in der Größe 4,8 x 13 an den Seitenplatten (2) fest. -
Seite 12: Aushängen Der Türblätter
Installation ECdrive H 6.2.4 Aushängen der Türblätter ACHTUNG! Verletzungsgefahr durch Glasbruch! Montieren Sie das Türblatt immer zusammen mit einer anderen Person. Lösen Sie den Befestigungsbolzen (2). Demontieren Sie den Rollenhalter (1) mit den Rollen. Befestigen Sie den Stützwinkel (3) mit der Vierkantmutter (4) und der Schraube (5) an der Oberkante der Tür. -
Seite 13: Ausrichtung Der Türblätter
ECdrive H Installation 6.2.6 Ausrichtung der Türblätter Passen Sie die Höhe des Türblattes mit der Schraube (1) an. Ziehen Sie die Schrauben (2) nach der Anpassung des Türblattes fest. Installieren Sie Befestigungsbolzen und passen Sie die Höhe an. Lücke zwischen Bolzen und Laufschiene = 0,5 mm (entspricht ca. - Seite 14 Installation ECdrive H Positionieren Sie den Gleiter (7) über den Löchern im langen Gleitarm (5) und dem kurzen Gleitarm (6) und sichern Sie ihn mit 2 Schrauben (M5) (8). Ziehen Sie die Schrauben (8) noch nicht an. Schieben Sie den Gleitarm (7) in die länglichen Löcher, um die Hauptschließkante anzupassen.
-
Seite 15: Inbetriebnahme
ECdrive H Installation Inbetriebnahme 6.3.1 Anschluss des Antriebs ACHTUNG! Es besteht Lebensgefahr durch elektrischen Schlag! Das elektrische System (230 V) darf nur durch eine Elektrofachkraft verbunden und getrennt werden! Führen Sie den Netzanschluss- und Erdungsleitertest für die Anlage gemäß VDE 0100 Teil 610 durch. -
Seite 16: Demontage
Installation ECdrive H Schwenken Sie Abdeckung nach unten und lassen Sie sie in die Stiftschrauben (4) einrasten. Platzieren Sie die Blattfeder (5) über den Abhängern (1): eine in der Mitte und je zwei auf jeder Seite. Ziehen Sie die Blattfeder (5) mit Senkkopf- Blechschrauben (6) fest. -
Seite 17: Wartung Und Pflege
à Verschieben Sie Motor in Schritten von 1 mm nach rechts. 7.1.2 Spannen des Zahnriemens Siehe Kapitel 6.2.8. Wartungsprüfung Die obligatorischen Wartungsarbeiten an dem ECdrive H müssen von einem Fachmann durchgeführt werden: à mindestens einmal jährlich oder à wenn die Service-Anzeige am Programmschalter beginnt zu leuchten (sieheAnschlussplan) Stellen Sie Test-Unterlagen zur Verfügung und halten Sie sie auf dem neuesten Stand. -
Seite 18: Fehlerbehebung
Fehlerbehebung ECdrive H Fehlerbehebung ACHTUNG! Es besteht Lebensgefahr durch elektrischen Schlag! Das elektrische System (230 V) darf nur durch eine Elektrofachkraft verbunden und getrennt werden! Führen Sie den Netzanschluss- und Erdungsleitertest für die Anlage gemäß VDE 0100 Teil 610 durch. -
Seite 19: Elektrische Störungen
ECdrive H Fehlerbehebung 8.1.3 Bürsten ersetzen Sichern Sie die Türblätter gegen ein Herunterfallen. Entfernen Sie den Rollenwagen. Ziehen Sie die Bürste (3) aus dem Stützwinkel (1). Reinigen Sie die Walze (2) und legen Sie eine neue Bürste ein. Installieren Sie den Rollenwagen, indem Sie in umgekehrter Reihenfolge vorgehen. - Seite 20 E-Mail: danmark.se@geze.com Tel. +49 (0) 7152 203 594 www.geze.at www.geze.hu www.geze.dk E-Mail: leonberg.de@geze.com Baltic States Iberia Singapore GEZE GmbH Baltic States office GEZE Iberia S.R.L. GEZE (Asia Pacific) Pte, Ltd. GEZE GmbH E-Mail: office-latvia@geze.com E-Mail: info@geze.es E-Mail: gezesea@geze.com.sg Niederlassung Süd-Ost www.geze.com www.geze.es...
