2.2.15 Einstellung der Blindleistung des Wechselrichters: Q-U-Kurve

Die spannungsabhängige Regelung Q(U) regelt die Blindleistungsabgabe in Abhängigkeit von der Spannung.
Es gibt vier einstellbare Koordinatenpunkte in der Kurve. Der Unterschied zwischen Nicht-Hysterese- und Hysterese-
Regelung ist in der Abbildung unten dargestellt.
Die Koordinatenpunkte sind die Spannung in Prozent von Un und die Blindleistung in Prozent von Pn.
Ein Netzbetreiber kann zwei Wirkleistungsschwellen in Prozent von Un vorgeben, um die Funktion zu aktivieren oder zu
deaktivieren. Die Wirkleistungsschwellen werden normalerweise als "Lock-In"- und "Lock-Out"-Wirkleistung bezeichnet.
Die Aktivierungsschwelle in Prozent von Pn entspricht der "Lock-In"-Wirkleistung.
Die Deaktivierungsschwelle in Prozent von Pn entspricht der "Lock-Out"-Wirkleistung.

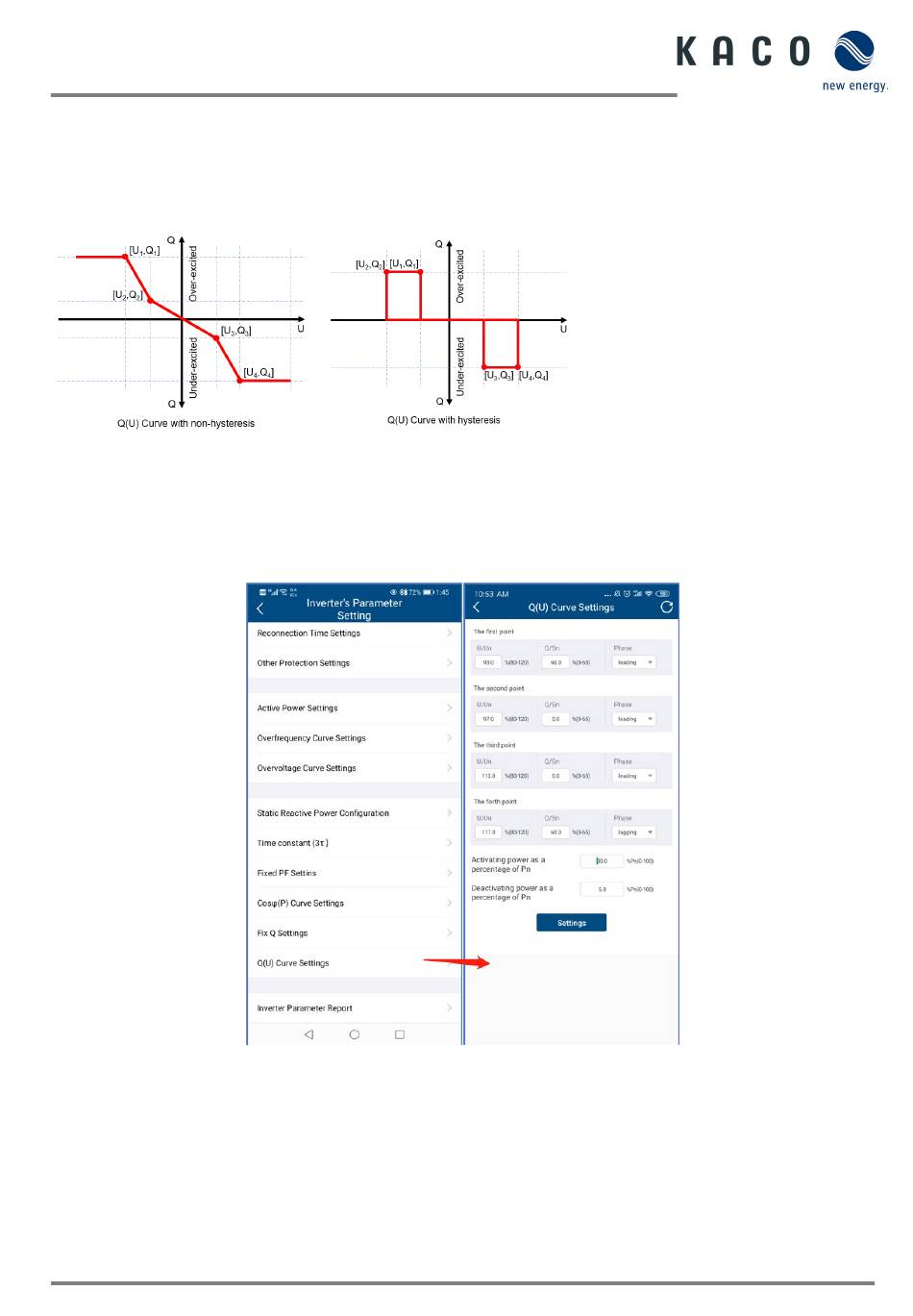

Abb. 29: Q-U-Kurve
KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2 Seite 24
