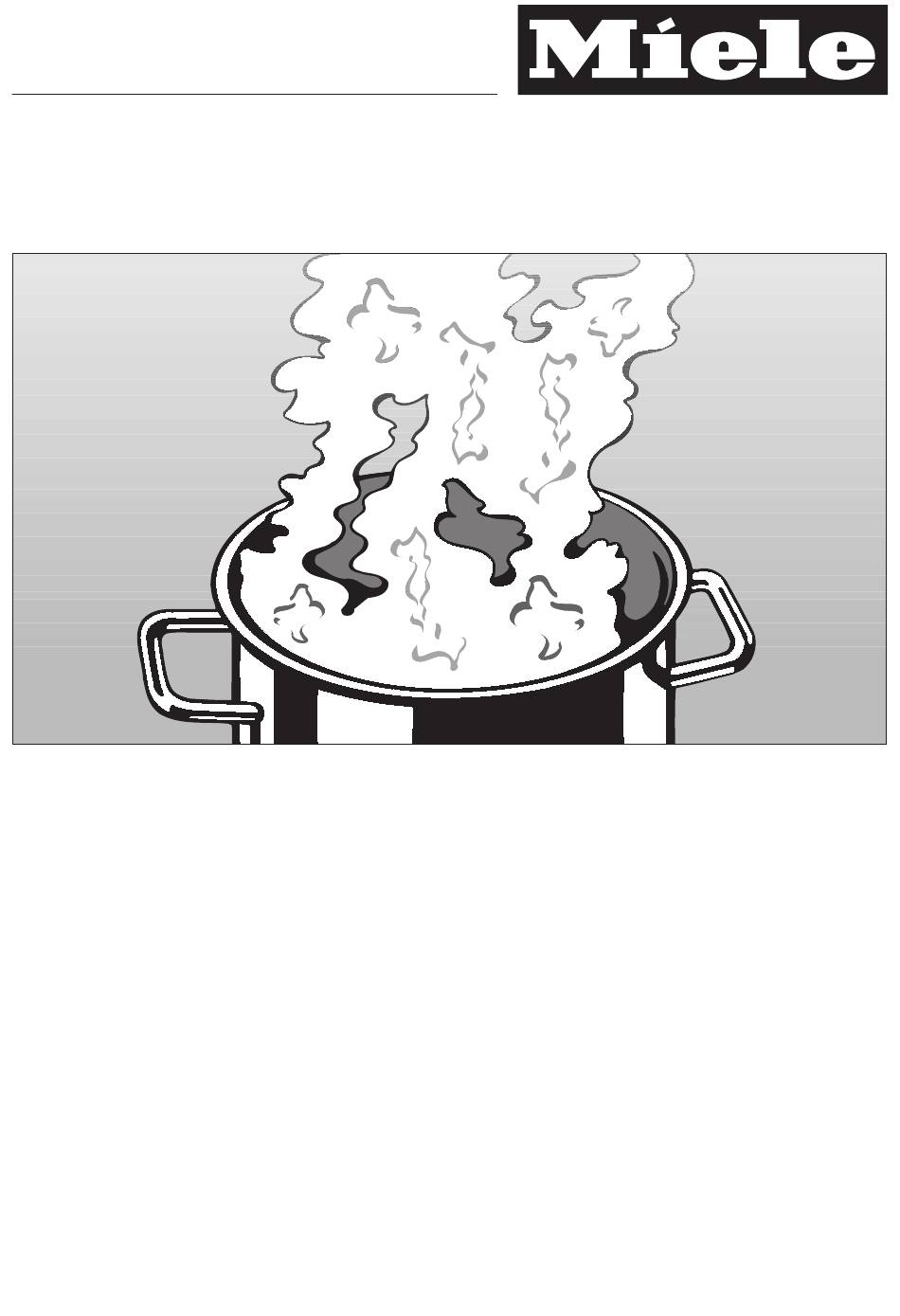

Gebrauchs- und Montageanweisung

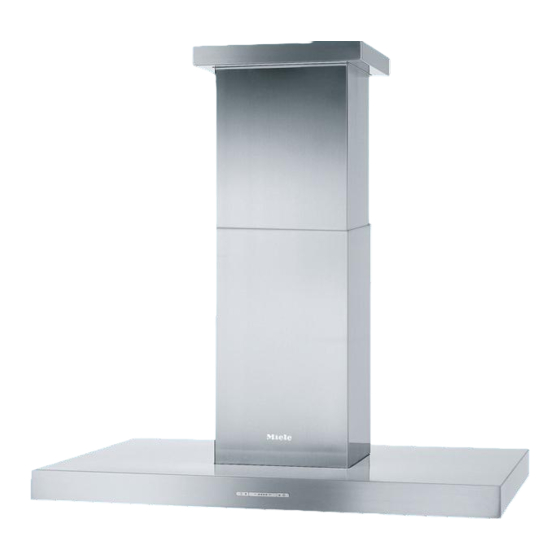

Dunstabzugshaube
DA 410-4
de - DE
Lesen Sie unbedingt die
Gebrauchsanweisung vor Aufstellung –
Installation – Inbetriebnahme.
Dadurch schützen Sie sich und
vermeiden Schäden an Ihrem Gerät.
M.-Nr. 07 755 290

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Miele DA 410-4

  • Seite 1 Gebrauchs- und Montageanweisung Dunstabzugshaube DA 410-4 de - DE Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung – Installation – Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. M.-Nr. 07 755 290...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Ihr Beitrag zum Umweltschutz ........3 Sicherheitshinweise und Warnungen .
  • Seite 3: Entsorgung Der Transportverpackung

    Ihr Beitrag zum Umweltschutz Entsorgung der Transportver- Entsorgung des Altgerätes packung Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate- Die Verpackung schützt das Gerät vor rialien. Sie enthalten aber auch schädli- Transportschäden. Die Verpackungs- che Stoffe, die für ihre Funktion und Si- materialien sind nach umweltverträgli- cherheit notwendig waren.
  • Seite 4: Sicherheitshinweise Und Warnungen

    Sicherheits- stimmt. bestimmungen. Ein unsachgemäßer Alle anderen Anwendungsarten sind Gebrauch kann jedoch zu Schäden unzulässig. Miele haftet nicht für Schä- an Personen und Sachen führen. den, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung ver- Lesen Sie die Gebrauchsanweisung ursacht werden.
  • Seite 5: Technische Sicherheit

    "Kundendienst"). Diese Daten müssen unbedingt über- Defekte Bauteile dürfen nur gegen einstimmen, damit keine Schäden am Miele Originalteile ausgetauscht wer- Gerät auftreten. Im Zweifelsfall fragen den. Nur bei diesen Teilen gewährleis- Sie Ihre Elektro-Fachkraft. tet der Hersteller, dass sie die Sicher- heitsanforderungen erfüllen.
  • Seite 6 Sicherheitshinweise und Warnungen Der Anschluss der Dunstabzugs- Gleichzeitiger Betrieb mit einer haube an das Elektronetz darf nicht raumluftabhängigen Feuerstätte über Mehrfachsteckdosen oder Verlän- gerungskabel erfolgen, da sie nicht die Achtung Vergiftungsgefahr! nötige Sicherheit gewähren (z. B. Über- hitzungsgefahr). Diese Dunstabzugshaube darf nicht an nichtstationären Aufstellungsorten (z.B.
  • Seite 7 – automatisch die raumluftabhängige Feuerstätte abzuschalten, wenn die Dunstabzugshaube eingeschaltet wird. Das Miele Steuermodul DSM 400 bietet die Möglichkeit, entsprechende Kom- ponenten mit der Dunstabzugshaube zu kombinieren (siehe Kapitel "Betrieb Dies kann erreicht werden, wenn durch mit Steuermodul DSM 400").
  • Seite 8: Sachgemäßer Gebrauch

    Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch Benutzen Sie die Dunstabzugshau- be nie ohne Fettfilter. Arbeiten Sie nie mit offener Flamme Dadurch vermeiden Sie Fett- und unter der Dunstabzugshaube; so ist z. Schmutzablagerungen im Gerät. Diese B. das Flambieren und das Grillen mit beeinträchtigen die Funktion.
  • Seite 9: Sachgemäße Montage

    Zubehörteile dürfen nur dann an- stellers des verwendeten Kochgerätes, oder eingebaut werden, wenn sie aus- ob darüber der Betrieb einer Dunstab- drücklich von Miele freigegeben sind. zugshaube möglich ist. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garan- Sofern vom Hersteller des Kochge- tie, Gewährleistung und/oder Produkt-...
  • Seite 10: Gerätebeschreibung

    Gerätebeschreibung...
  • Seite 11 Gerätebeschreibung a Abdeckrahmen b Kamin c Wrasenschirm d Fettfilter e Bedienelemente f Kochstellenbeleuchtung g Ein/Aus-Taste für das Gebläse h Tasten zur Einstellung der Gebläseleistung i Taste für die Kochstellen- beleuchtung...
  • Seite 12: Funktionsbeschreibung

    Funktionsbeschreibung Die Dunstabzugshaube arbeitet . . . im Abluftbetrieb: Die angesaugte Luft wird durch die Fettfilter gereinigt und nach außen ge- leitet. Eine Rückstauklappe sorgt dafür, dass bei ausgeschalteter Dunstabzugshau- be kein ungewollter Luftaustausch zwi- schen Raum- und Außenluft stattfindet. Sie ist bei ausgeschalteter Dunstab- zugshaube geschlossen.
  • Seite 13: Bedienung

    Das Gebläse schaltet auf Stufe "II". benen Wrasen und Gerüchen gereinigt. Ist die Dunstabzugshaube über das Beleuchtung ein/ausschalten Miele Steuermodul DSM 400 mit ei- nem Fensterkontaktschalter verbun- Die Kochstellenbeleuchtung können Sie den, kann das Gebläse bei ge- unabhängig vom Gebläse ein- oder schlossenem Fenster nicht einge- ausschalten.
  • Seite 14 Bedienung ^ Zum Aktivieren der automatischen Automatische Abschaltung der Inten- sivstufe Abschaltung die Taste "+" drücken. Die Kontrolllampen der Gebläsestu- Sie haben die Möglichkeit, die Inten- fen "I" und "IV" leuchten dauernd. sivstufe so einzustellen, dass das Ge- Zum Deaktivieren die Taste "–" drü- bläse immer nach 10 Minuten automa- cken.
  • Seite 15: Reinigung Und Pflege

    Reinigung und Pflege Vor jeder Wartung und Pflege Im Bereich der Bedienelemente die Dunstabzugshaube vom Elektro- nicht zu feucht reinigen, um ein Ein- netz trennen, dazu dringen von Nässe in die Elektronik – die Sicherung der Hausin- zu vermeiden. stallation ausschalten, oder Vermeiden Sie –...
  • Seite 16: Fettfilter

    Reinigung und Pflege Besondere Hinweise für Bedientasten Die Bedientasten können sich ver- färben oder verändern, wenn Ver- schmutzungen länger einwirken. Entfernen Sie Verschmutzungen da- her sofort. Beachten Sie zur Reinigung die allge- meinen Hinweise in diesem Kapitel. ^ Die Verriegelung des Fettfilters öff- nen, den Fettfilter ca.
  • Seite 17 Achten Sie darauf, dass beim Einsetzen der Fettfilter die Verriegelung nach un- ^ Die Fettfilter bei maximal 65° C spü- ten weist. len. Wählen Sie dazu bei einer Miele Geschirrspülmaschine das Automa- tic-Programm. ^ Verwenden Sie einen milden Ge- schirrspülmaschinen-Reiniger.
  • Seite 18: Halogen-Leuchtmittel Wechseln

    Reinigung und Pflege Halogen-Leuchtmittel wechseln ^ Die Dunstabzugshaube vom Elektro- netz trennen, dazu – – die Sicherung der Hausinstallation ausschalten oder – die Schraubsicherung der Hausin- stallation ganz herausschrauben. Die Halogenlampen werden im Betrieb sehr heiß. Auch gewisse Zeit nach dem Ausschalten besteht Ver- brennungsgefahr.
  • Seite 19: Gerätemaße

    Gerätemaße Abstand zwischen Kochstelle und Dunstabzugshaube Sofern vom Hersteller des Kochge- rätes keine größeren Sicherheitsab- stände vorgegeben werden, sind bei der Montagehöhe folgende Si- cherheitsabstände zwischen Koch- gerät und Unterkante der Dunstab- zugshaube mindestens einzuhal- ten: Elektro-Kochstelle: 550 mm Gas-Kochstelle: 650 mm Elektro-Grill, Frittiergerät: 650 mm Beachten Sie dazu auch das Kapitel...
  • Seite 20: Montage

    Montage Beachten Sie vor der Montage die Informationen auf den folgenden Seiten und die Kapitel "Gerätemaße" 4 Ausgleichsbleche zum Korrigieren und "Sicherheitshinweise und War- bei einer nicht waagerechten Decke. nungen". Insbesondere bei gleichzeitigem Be- trieb der Dunstabzugshaube und ei- ner raumluftabhängigen Feuerstätte besteht unter Umständen Vergif- tungsgefahr! Montageanweisung...
  • Seite 21: Abluftleitung

    Abluftleitung – Bei waagerechtem Verlegen der Ab- Bitte unbedingt das Kapitel “Sicher- luftleitung muss ein Mindestgefälle heitshinweise und Warnungen” be- von 1 cm je Meter eingehalten wer- achten. den. Damit wird vermieden, dass Insbesondere bei gleichzeitigem Be- eventuell Kondenswasser in die trieb der Dunstabzugshaube und ei- Dunstabzugshaube laufen kann.
  • Seite 22: Kondenswassersperre

    Abluftleitung Kondenswassersperre Schalldämpfer (nachkaufbares Zubehör) (nachkaufbares Zubehör) In die Abluftleitung kann ein Schall- dämpfer eingesetzt werden. Er dient zur zusätzlichen Geräuschdämpfung. Neben einer entsprechenden Isolation der Abluftleitung ist die Installation ei- ner Kondenswassersperre empfehlens- wert, die das anfallende Kondenswas- ser aufnimmt und verdunstet. Sie ist für eine Abluftleitung C 125 mm oder C 150 mm erhältlich.
  • Seite 23: Elektroanschluss

    Elektroanschluss Festanschluss Zusätzlich für Österreich Der Anschluss darf nur an eine nach Die Installation des Gerätes an ÖVE-EN1 ausgeführte Elektroanlage er- das Elektronetz darf nur von einem folgen. qualifizierten Elektro-Fachmann durchgeführt werden, der die lan- Zur Erhöhung der Sicherheit empfiehlt desüblichen Vorschriften und die der ÖVE dem Gerät einen FI-Schutz- Zusatz-Vorschriften der örtlichen...
  • Seite 24: Betrieb Mit Steuermodul Dsm 400

    Betrieb mit Steuermodul DSM 400 Zur Kombination der Dunstabzugshau- Wird das Steuermodul deinstalliert, be mit weiteren Komponenten ist als um die Dunstabzugshaube wieder Zubehör das Miele Steuermodul DSM 400 erhältlich. ohne Fensterkontaktschalter zu be- treiben (z.B. nach einem Umzug), Es bietet folgende Möglichkeiten: muss auch die Elektronik der Dunst- abzushaube zurückgesetzt werden.
  • Seite 25: Anschluss Eines Lichttasters

    Betrieb mit Steuermodul DSM 400 Anschluss eines Lichttasters Das Steuermodul bietet die Möglich- keit,die Beleuchtung der Dunstabzugs- haube auch über einen in die Hausin- stallation integrierten Lichttaster zu schalten. Montage Das Steuermodul wird nach Abziehen des Abdeckrahmens der Deckenbefes- tigung im Kamin montiert. Dem Steuermodul liegt eine Funktions- beschreibung/Montageanweisung bei.
  • Seite 26: Kundendienst Und Garantie

    Kundendienst und Garantie Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie – Ihren Miele Fachhändler oder – den Miele Werkkundendienst Die Telefonnummer des Werkkun- dendienstes finden Sie auf der Rückseite dieser Gebrauchsanwei- sung. Der Kundendienst benötigt Modellbe- zeichnung und Fabrikationsnummer Ih- rer Dunstabzugshaube.
  • Seite 27: Technische Daten

    Technische Daten Gesamtanschlusswert ..200 W – Gebläsemotor ....120 W – Kochstellenbeleuchtung ..4 x 20 W Netzspannung .
  • Seite 28 Änderungen vorbehalten / 1211 M.-Nr. 07 755 290 / 04...
