- Seite 1 Gebrauchs- und Montageanweisung Dunstabzugshaube Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor In- stallation und Inbetriebnahme. Dadurch schützen Sie sich und vermei- den Schäden. de-DE M.-Nr. 10 728 720...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheitshinweise und Warnungen .............. 4 Ihr Beitrag zum Umweltschutz................ 13 Übersicht Dunstabzugshaube................ 14 Funktionsbeschreibung .................. 16 Bedienung ...................... 17 Gebläse einschalten ....................17 Leistungsstufe wählen................... 17 Nachlauf ........................ 17 Gebläse ausschalten ..................... 17 Kochstellenbeleuchtung ein-/ausschalten ............17 Powermanagement ....................17 Powermanagement aus-/einschalten............... - Seite 3 Inhalt Abluftleitung...................... 31 Kondenswassersperre................... 32 Schalldämpfer ....................... 32 Elektroanschluss .................... 34 Technische Daten .................... 35...
-
Seite 4: Sicherheitshinweise Und Warnungen
Kapitel zur Installation des Gerätes sowie die Si- cherheitshinweise und Warnungen unbedingt zu lesen und zu be- folgen. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden. Bewahren Sie die Gebrauchs- und Montageanweisung auf, und geben Sie sie an einen eventuellen Nachbesitzer weiter. -
Seite 5: Kinder Im Haushalt
Sicherheitshinweise und Warnungen Personen, die aufgrund ihrer physischen, sensorischen oder geis- tigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, die Dunstabzugshaube sicher zu bedienen, müssen bei der Bedienung beaufsichtigt werden. Diese Personen dürfen die Dunstabzugshaube nur ohne Aufsicht be- dienen, wenn ihnen diese so erklärt wurde, dass sie sie sicher bedie- nen können. - Seite 6 Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entste- hen. Installations- und Wartungsarbeiten oder Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden. Beschädigungen an der Dunstabzugshaube können Ihre Sicher- heit gefährden. Kontrollieren Sie sie auf sichtbare Schäden. Nehmen Sie niemals eine beschädigte Dunstabzugshaube in Betrieb.
- Seite 7 Reinigung beschrieben ist. Öffnen Sie niemals weitere Teile des Ge- häuses. Garantieansprüche gehen verloren, wenn die Dunstabzugshaube nicht von einem von Miele autorisierten Kundendienst repariert wird. Nur bei Originalersatzteilen gewährleistet Miele, dass sie die Sicherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen solche ausgetauscht werden.
- Seite 8 Sicherheitshinweise und Warnungen Gleichzeitiger Betrieb mit einer raumluftabhängigen Feuerstätte Vergiftungsgefahr durch Verbrennungsgase! Bei gleichzeitiger Nutzung der Dunstabzugshaube und einer raum- luftabhängigen Feuerstätte im gleichen Raum oder Lüftungsver- bund ist größte Vorsicht geboten. Raumluftabhängige Feuerstätten beziehen ihre Verbrennungsluft aus dem Aufstellungsraum und führen ihre Abgase durch eine Ab- gasanlage (z. B.
- Seite 9 Sicherheitshinweise und Warnungen Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Be- trieb von Dunstabzugshaube und raumluftabhängiger Feuerstätte im Raum oder Lüftungsverbund ein Unterdruck von höchstens 4 Pa (0,04 mbar) erreicht und damit ein Rücksaugen der Feuerstät- tenabgase vermieden wird. Dies kann erreicht werden, wenn durch nicht verschließbare Öff- nungen, z. B.
- Seite 10 Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch Durch offene Flammen besteht Brandgefahr. Arbeiten Sie nie mit offener Flamme unter der Dunstabzugshaube. So ist z. B. das Flambieren und das Grillen mit offener Flamme ver- boten. Die eingeschaltete Dunstabzugshaube zieht die Flammen in den Filter.
-
Seite 11: Sachgemäße Montage
Sicherheitshinweise und Warnungen Fett- und Schmutzablagerungen beeinträchtigen die Funktion der Dunstabzugshaube. Benutzen Sie die Dunstabzugshaube nie ohne Fettfilter, um die Rei- nigung der Kochwrasen zu gewährleisten. Es besteht Brandgefahr, wenn die Reinigung nicht nach den An- gaben in dieser Gebrauchsanweisung ausgeführt wird. ... -
Seite 12: Reinigung Und Pflege
Der Dampf eines Dampfreinigers kann an spannungsführende Tei- le gelangen und einen Kurzschluss verursachen. Benutzen Sie zum Reinigen der Dunstabzugshaube niemals einen Dampfreiniger. Zubehör Verwenden Sie ausschließlich Miele Originalzubehör. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produkthaftung verloren. -
Seite 13: Entsorgung Der Transportverpackung
Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknah- mestellen zur Abgabe und Verwertung der Elektro- und Elektronikgeräte bei Kommune, Händler oder Miele. Für das Löschen etwaiger personenbezogener Daten auf dem zu entsorgenden Altge- rät sind Sie gesetzmäßig eigenverant- wortlich. Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersi-... -
Seite 14: Übersicht Dunstabzugshaube

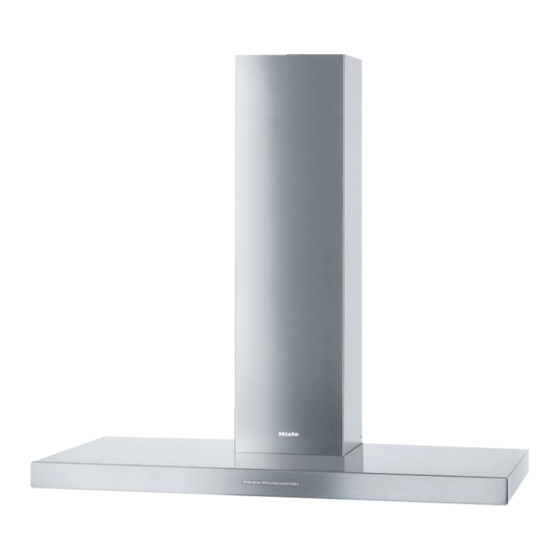

Übersicht Dunstabzugshaube... - Seite 15 Übersicht Dunstabzugshaube a Teleskop b Kamin c Wrasenschirm d Bedienelemente e Fettfilter f Umluftaustritt (nur bei Umluftbetrieb) g Kochstellenbeleuchtung h Geruchsfilter Nachkaufbares Zubehör für Umluftbetrieb i Ein/Aus-Taste für das Gebläse j Tasten zur Einstellung der Gebläseleistung k Ein/Aus-Taste für die Kochstellenbeleuchtung...
-
Seite 16: Funktionsbeschreibung
Funktionsbeschreibung Abhängig von der Ausführung der Umluftbetrieb Dunstabzugshaube sind folgende Funk- (nur mit Umbausatz und Geruchsfilter tionen möglich: als nachkaufbares Zubehör, siehe „Technische Daten“) Abluftbetrieb Die angesaugte Luft wird durch die Die angesaugte Luft wird durch die Fettfilter und zusätzlich durch einen Ge- Fettfilter gereinigt und aus dem Gebäu- ruchsfilter gereinigt. -
Seite 17: Bedienung
Bedienung Gebläse einschalten Gebläse ausschalten Schalten Sie das Gebläse mit der Schalten Sie das Gebläse ein, sobald Sie mit dem Kochen beginnen. Dadurch Taste Ein-/Aus aus. werden Kochdünste von Beginn an er- Das Symbol erlischt. fasst. Kochstellenbeleuchtung ein-/ Drücken Sie die Taste Ein-/Aus . ausschalten Das Gebläse schaltet auf Stufe 2. -
Seite 18: Powermanagement Aus-/Einschalten
Bedienung Powermanagement aus-/einschalten Sicherheitsausschaltung Sie können das Powermanagement de- Wenn das Powermanagement deakti- aktivieren. viert ist, wird die eingeschaltete Dunst- Bedenken Sie, dass dies zu einem er- abzugshaube nach 12 Stunden auto- höhten Energieverbrauch führen kann. matisch ausgeschaltet (Gebläse und Kochstellenbeleuchtung). ... -
Seite 19: Energiespartipps
Energiespartipps Diese Dunstabzugshaube arbeitet sehr effizient und energiesparend. Folgende Maßnahmen unterstützen Sie beim sparsamen Gebrauch: – Sorgen Sie beim Kochen für eine gu- te Belüftung der Küche. Strömt bei Abluftbetrieb nicht ausreichend Luft nach, arbeitet die Dunstabzugshaube nicht effizient und es kommt zu er- höhten Betriebsgeräuschen. -
Seite 20: Reinigung Und Pflege
Krat- zu verhindern, ist die Behandlung mit zer und Schnitte. einem Edelstahl-Pflegemittel empfeh- Beachten Sie daher die folgenden lenswert (bei Miele erhältlich). Reinigungshinweise. Besondere Hinweise für farbig be- Reinigen Sie alle Oberflächen und schichtete Gehäuse... -
Seite 21: Besondere Hinweise Für Bedienelemente
Reinigung und Pflege Besondere Hinweise für Bedienele- Fettfilter mente Brandgefahr Wenn Verschmutzungen länger ein- Überfettete Fettfilter sind brennbar. wirken, können sich die Bedienele- Reinigen Sie die Fettfilter in regelmä- mente verfärben oder verändern. ßigen Abständen. Entfernen Sie Verschmutzungen so- fort. - Seite 22 Reinigung und Pflege Verwenden Sie ein haushaltsübliches Geschirrspülmittel. Wählen Sie ein Programm mit einer Reinigungstemperatur von mindes- tens 50 °C und maximal 65 °C. Bei der Reinigung der Fettfilter in der Geschirrspülmaschine kann es je nach verwendetem Reiniger zu bleibenden Verfärbungen der innenliegenden Fil- terflächen kommen.
-
Seite 23: Geruchsfilter
Beachten Sie zur Montage und zum Gebrauch die zugehörige Gebrauchs- anweisung. Sie können die Geruchsfilter über den Miele Webshop, den Miele Werkkun- dendienst (siehe Ende dieser Ge- brauchsanweisung) oder Ihren Miele Drücken Sie den Geruchsfilter in den Fachhändler beziehen. -
Seite 24: Kundendienst Und Garantie
Kundendienst und Garantie Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie Ih- ren Miele Fachhändler oder den Miele Werkkundendienst Die Telefonnummer des Werkkunden- dienstes finden Sie am Ende dieser Ge- brauchsanweisung. Der Kundendienst benötigt Modellbe- zeichnung und Fabrikationsnummer. -
Seite 25: Montage
Montage Vor der Montage Demontage Im Fall, dass das Gerät demontiert wird, Beachten Sie vor der Montage verfahren Sie in umgekehrter Reihenfol- alle Informationen in diesem Kapitel ge wie auf dem Montageplan beschrie- und das Kapitel „Sicherheitshinweise ben. Um das Abnehmen des Kaminauf- und Warnungen“. -
Seite 26: Montagematerial
Montage Montagematerial... - Seite 27 Montage a 3 Bögen Montageschutz für die Montage des Kamins b 1 Abluftstutzen 2 Muttern M 6 mit Sperrverzahnung für eine Abluftleitung 150 mm. zur Befestigung des Wrasenschirms. c 1 Reduzierstutzen für eine Abluftleitung 125 mm. d 1 Rückstauklappe 2 Schrauben 3,9 x 7,5 mm zum Einbau im Ausblasstutzen der zur Befestigung des Kamins.
-
Seite 28: Gerätemaße
Montage Gerätemaße Die Zeichnung ist nicht maßstäblich... -
Seite 29: Abstand Zwischen Kochstelle Und Dunstabzugshaube (S)
Montage a Abluft b Umluft c Luftaustritt bei Umluft nach oben montiert de Installationsbereich (bei Umluft nur d). Wand- bzw. Deckenbereich für den Abluftdurchbruch und zur Montage der Steckdose. Bei Umluftbetrieb ist nur die Montage einer Steckdose erforderlich. Abluftanschluss 150 mm, mit Reduzierstutzen 125 mm. Abstand zwischen Kochstelle und Dunstabzugshaube (S) Beachten Sie bei der Wahl des Abstandes zwischen Kochgerät und Unterkante der Dunstabzugshaube die Angaben des Kochgeräte-Herstellers. -
Seite 30: Montageempfehlungen
Montage Montageempfehlungen Bohrbild für die Wandmontage Beachten Sie zur Erstellung der Boh- – Für ein freies und unkompliziertes Ar- beiten unter der Dunstabzugshaube rungen den beiliegenden Montage- ist auch über Elektro-Kochstellen ein plan. Abstand von min. 650 mm empfeh- lenswert. –... -
Seite 31: Abluftleitung
Abluftleitung Soll die Abluft ins Freie geleitet wer- Bei gleichzeitigem Betrieb der den, empfehlen wir die Installation ei- Dunstabzugshaube und einer raum- nes Teleskop-Mauerkastens oder ei- luftabhängigen Feuerstätte besteht ner Dachdurchführung (nachkaufba- unter Umständen Vergiftungsgefahr! res Zubehör). Beachten Sie unbedingt das Kapitel „Sicherheitshinweise und Warnun- gen“. -
Seite 32: Kondenswassersperre
Abluftleitung Kondenswassersperre Schalldämpfer In die Abluftleitung kann ein Schall- dämpfer eingesetzt werden (nachkauf- bares Zubehör). Er dient zur zusätzli- chen Geräuschdämpfung. Neben einer entsprechenden Isolation der Abluftleitung ist die Installation einer Abluftbetrieb Kondenswassersperre empfehlenswert, die das anfallende Kondenswasser auf- nimmt und verdunstet. Sie ist als nachkaufbares Zubehör für eine Abluftleitung mit einem Durchmes- ser von 125 mm oder 150 mm erhält-... - Seite 33 Abluftleitung Umluftbetrieb Der Schalldämpfer wird zwischen Ausblasstutzen und Umlenkweiche po- sitioniert . Der Einbauraum ist im Ein- zelfall zu prüfen.
-
Seite 34: Elektroanschluss
Elektroanschluss Die Dunstabzugshaube darf nur an eine Zusätzlich für Österreich vorschriftsmäßig installierte Schutzkon- Der Anschluss darf nur an eine nach takt- Steckdose AC 230 V ~ 50 Hz an- ÖVE-EN1 ausgeführte Elektroanlage er- geschlossen werden. folgen. Die Elektroanlage muss nach VDE 0100 ausgeführt sein! Zur Erhöhung der Sicherheit empfiehlt der ÖVE dem Gerät einen FI-Schutz- Zur Erhöhung der Sicherheit empfiehlt schalter mit einem Auslösestrom von... -
Seite 35: Technische Daten
Technische Daten Gebläsemotor 200 W Kochstellenbeleuchtung 2 x 4,5 W Gesamtanschlusswert 209 W Netzspannung, Frequenz AC 230 V, 50 Hz Absicherung 10 A Länge der Netzanschlussleitung 1,5 m Gewicht PUR 97 W 25 kg Nachkaufbares Zubehör für Umluftbetrieb Umbausatz von Abluft- auf Umluftbetrieb DUW 20 und Geruchsfilter DKF 12-1 oder DKF 12-R (regenerierbar). - Seite 36 Technische Daten Datenblatt für Haushaltsdunstabzugshauben nach delegierter Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014 MIELE Modellname/-kennzeichen PUR 97 W Jährlicher Energieverbrauch (AEC 69,2 kWh/Jahr hood Energieeffizienzklasse Energieeffizienzindex (EEI 67,7 hood fluiddynamische Effizienz (FDE 23,6 hood Klasse für die fluiddynamische Effizienz A (höchste Effizienz) bis G (niedrigste Effizienz)
- Seite 39 Deutschland: Miele & Cie. KG Carl-Miele-Straße 29 33332 Gütersloh Telefon: 0800 22 44 666 (kostenfrei) Mo-Fr 8-20 Uhr Sa+So 9-18 Uhr Telefax: 05241 89-2090 Miele im Internet: www.miele.de E-Mail: info@miele.de Österreich: Miele Gesellschaft m.b.H. Mielestraße 1 5071 Wals bei Salzburg Telefon: 050 800 800 (Festnetz zum Ortstarif;...
- Seite 40 PUR 97 W de-DE M.-Nr. 10 728 720 / 03...
