Bedienelemente Und Anschlüsse; Bedienung - EuroLite QuickDMX Bedienungsanleitung

1 2
Nr. Element
1 Antenne
2 Druckausgleichselement
3 Taste ID
4 Statusanzeige
5 Netzschalter
6 Montagebügel
7 Buchse AC230V
8 Buchse DMX IN
9 Buchse DMX OUT
Hinweis: Die Netz- und DMX-Anschlüsse sind in korrekt gestecktem Zustand spritzwassergeschützt nach IP65. Bei
Nichtgebrauch die Anschlüsse unbedingt mit den Gummidichtkappen verschließen.
1) Nehmen Sie die Sender und Empfänger in Betrieb.
Die Statusanzeige leuchtet kurz rot, grün und blau auf. Danach leuchtet sie kontinuierlich gemäß dem
eingestellten Funkkanal.
2) Sender und Empfänger müssen für die Übertragung auf dieselbe Gruppe eingestellt sein. Es sind 6 Gruppen
(Rot, Grün, Blau, Gelb, Cyan, Magenta) wählbar. Zum Ändern der Gruppenzugehörigkeit eines Geräts die
Taste ID (3) so oft kurz drücken, bis die gewünschte Farbe von der LED (4) angezeigt wird.
Das DMX-Funknetz ist damit aufgebaut und die Geräte sind gekoppelt. Die Zuweisung des Empfängers auf
den Sender bleibt auch beim Ausschalten erhalten.
Durch die Gruppenfunktion können Sie bis zu 6 unabhängige DMX-Funknetze mit jeweils 512 DMX-
Kanälen parallel betreiben. Sie können auch einen Sender mit mehreren Empfängern in derselben Gruppe
nutzen.
3) Sobald der Sender ein DMX-Signal erhält, wechselt die Statusanzeige zu Rot. Kurz darauf beginnt die
Statusanzeige der Empfänger grün zu blinken und zeigt damit den Empfang des DMX-Signals an.

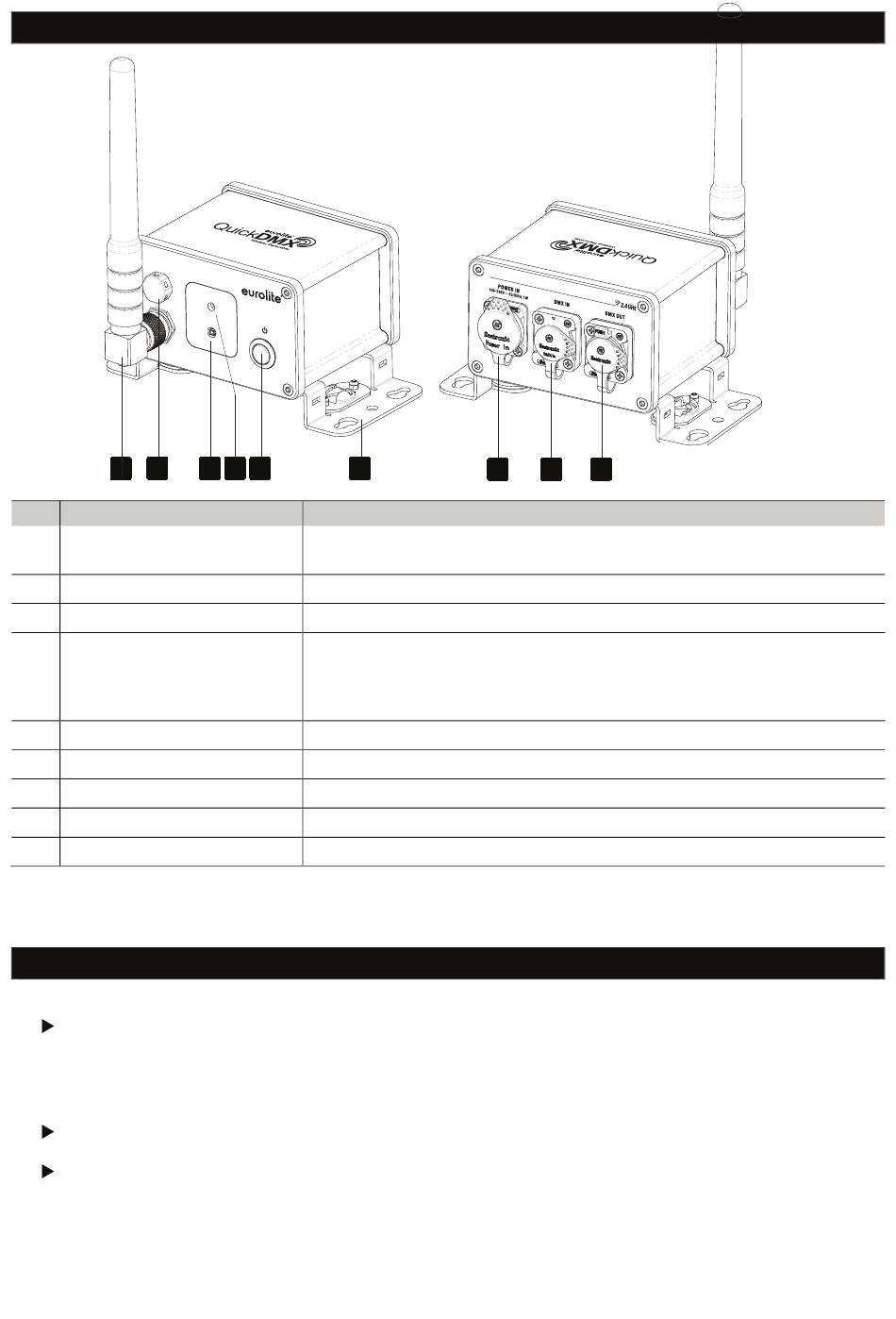

BEDIENELEMENTE UND ANSCHLÜSSE
3 4 5 6
Funktion
Schauben Sie die beiliegende Antenne auf den Antennenanschluss und
richten Sie sie für den Betrieb senkrecht auf.
Verhindert die Entstehung von Kondenswasser im Geräteinneren.
Zum Ändern des Funkkanals und Koppeln der Geräte.
• Leuchtet kontinuierlich rot am Sender, wenn ein DMX-Signal übertragen
wird.
• Blinkt Grün am Empfänger, wenn ein DMX-Signal empfangen wird.
• Blinkt kurz rot, grün und blau nach dem Einschalten.
Schaltet das Gerät ein und aus.
Mit Aufnahme für Omegabügel für flexible Montagemöglichkeiten.
Verriegelbare IP-T-Con-Buchse für den Netzanschluss.
DMX-Eingang, 3-Pol-XLR IP
DMX-Ausgang, 3-Pol-XLR IP
7 8

BEDIENUNG

5 • DE
