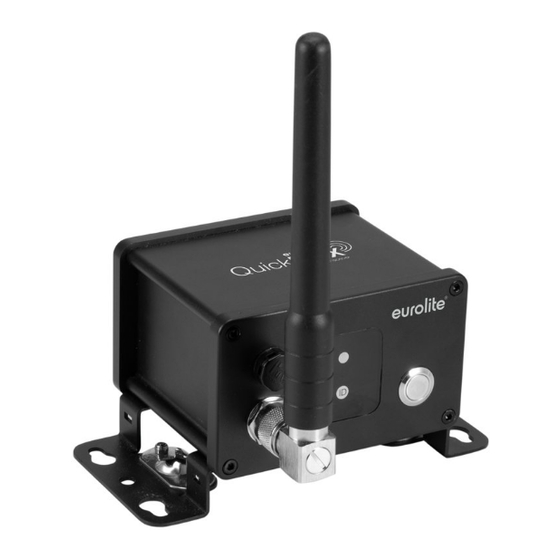

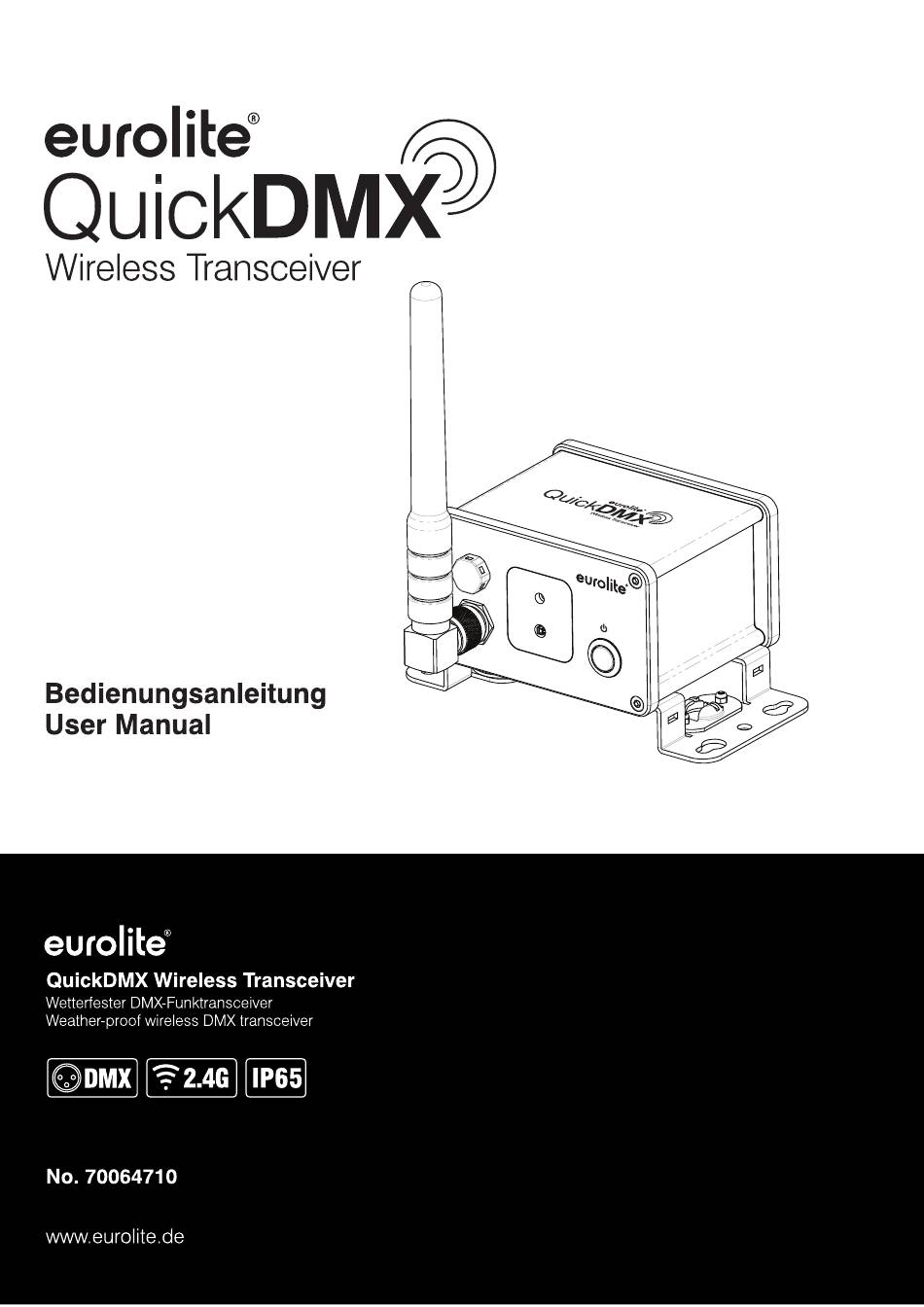

EuroLite QuickDMX Bedienungsanleitung
Wetterfester dmx-funktransceiver
Vorschau ausblenden
Andere Handbücher für QuickDMX:
- Bedienungsanleitung (24 Seiten) ,
- Bedienungsanleitung (20 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für EuroLite QuickDMX
Inhaltszusammenfassung für EuroLite QuickDMX
-
Seite 2: Inhaltsverzeichnis
Mehrpunkt-zu-Mehrpunkt-Verbindung ....7 TECHNISCHE DATEN ........... 8 D00130223, Version 1.0, Stand 30/03/2022 Produkt-Updates, Dokumentation, Software und Support erhalten Sie unter www.eurolite.de. Die neueste Version der Bedienungsanleitung finden Sie im Downloadbereich des Produkts. © 2022 Eurolite. Alle Rechte vorbehalten. Dieses Dokument darf ohne schriftliche Genehmigung des Copyrightinhabers weder ganz noch teilweise reproduziert werden. -
Seite 3: Einführung
Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie über viele Updates, Support und Jahre Freude an Ihrem Kauf haben werden. Diese Bedienungsanleitung zeigt News zur Marke. Sie Ihnen, wie Sie Ihr neues Produkt von Eurolite installieren, in Betrieb nehmen finden all das und vieles und nutzen. mehr auf unserer Website. -
Seite 4: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Der DMX-Transceiver dient zum sicheren Übetragen von DMX-Signalen in Lichtanlagen. Das Gerät ist nach IP65 aufgebaut und darf im Innen- und Außenbereich montiert und betrieben werden. -
Seite 5: Bedienelemente Und Anschlüsse
BEDIENELEMENTE UND ANSCHLÜSSE Element Funktion Antenne Schauben Sie die beiliegende Antenne auf den Antennenanschluss und richten Sie sie für den Betrieb senkrecht auf. Druckausgleichselement Verhindert die Entstehung von Kondenswasser im Geräteinneren. Taste ID Zum Ändern des Funkkanals und Koppeln der Geräte. Statusanzeige •... -
Seite 6: Installation
INSTALLATION Sender und Empfänger aufstellen Beachten Sie die folgenden Punkte für eine störungsfreie Datenübertragung: Halten Sie die Distanz zwischen Sender und Empfänger während des Kopplungsvorgangs möglichst gering. Die maximale Distanz zwischen Sender und Empfänger ist während des Betriebs abhängig von den Umgebungsbedingungen. -
Seite 7: Anwendungen
ANWENDUNGEN Durch die Gruppenfunktion können Sie bis zu 6 unabhängige DMX-Funknetze mit jeweils 512 DMX-Kanälen parallel betreiben. Sie können auch einen Sender mit mehreren Empfängern in derselben Gruppe nutzen. Punkt-zu-Punkt-Verbindung Das DMX-Signal wird bei einem Sender eingespeist und von diesem per HF gesendet. Ein Empfänger mit demselben Funkkanal empfängt das HF-Signal und gibt es als DMX-Signal aus. -
Seite 8: Umweltschutz
Hausmüll entsorgt werden. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde. Entnehmen Sie evtl. eingelegte Batterien und entsorgen Sie diese getrennt vom Produkt. TECHNISCHE DATEN QuickDMX-Transceiver Spannungsversorgung: 230 V AC, 50 Hz Gesamtanschlusswert:... - Seite 9 CONTENTS For product updates, documentation, software and support please visit www.eurolite.de. You can find the latest version INTRODUCTION ..........10 of this user manual in the product’s download section. Product features © 2022 Eurolite. All rights reserved................. Fe No part of this document may be reproduced in any form hler! Textmarke nicht definiert.
-
Seite 10: Introduction
INTRODUCTION Welcome to Eurolite! Thank you for choosing one of our products. Eurolite is Experience Eurolite. your connection to the world of show with an unparalleled variety of products, Product videos, suitable both for professionals and beginners. accessories, firmware and... -
Seite 11: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as describe in this manual to avoid accidental injury or damage. Intended use • The DMX transceiver serves for wireless transmission of DMX signals in lighting installations. It is rated IP65 and can be operated indoors and outdoors. -
Seite 12: Operating Elements And Connections
OPERATING ELEMENTS AND CONNECTIONS Element Function Antenna Screw on the antenna provided to the antenna input and put it in a vertical position. Pressure compensation Prevents the development of condensation inside the device. element ID button To change the transmission channel and pair the devices. Status indicator •... -
Seite 13: Installation
INSTALLATION Placing transmitter and receiver For successful linking, the following requirements should be met: Keep the transmitter and receiver as close as possible during pairing. The maximum distance between the transmitter and receiver is dependent on the ambient conditions. To optimize range and performance maintain a line-of-sight between the transmitter and receiver and position the devices at least 1 m above the audience, trees and other obstacles. -
Seite 14: Point-To-Point Connection
APPLICATIONS The group function allows you to operate up to 6 independent DMX wireless networks in parallel, each with 512 DMX channels. You can also use one transmitter with several receivers in the same group. Point-to-point connection The DMX signal is fed to a transmitter which sends it via RF. A receiver with the same transmission channel receives the RF signal and distributes it as a DMX signal. -
Seite 15: Protecting The Environment
Devices marked with this symbol must not be disposed of as household waste. Contact your retailer or local authorities for more information. Remove any inserted batteries and dispose of them separately from the product. TECHNICAL SPECIFICATIONS QuickDMX transceiver Power supply: 230 V AC, 50 Hz Power consumption:... - Seite 16 Eurolite is a brand of Steinigke Showtechnic GmbH · Andreas-Bauer-Str. 5 · 97297 Waldbüttelbrunn Germany Ddokument1 Version 1.0 Publ. 30/03/2022...
