elsner elektronik IMSG 230 compact Technische Daten Und Installationshinweise

D

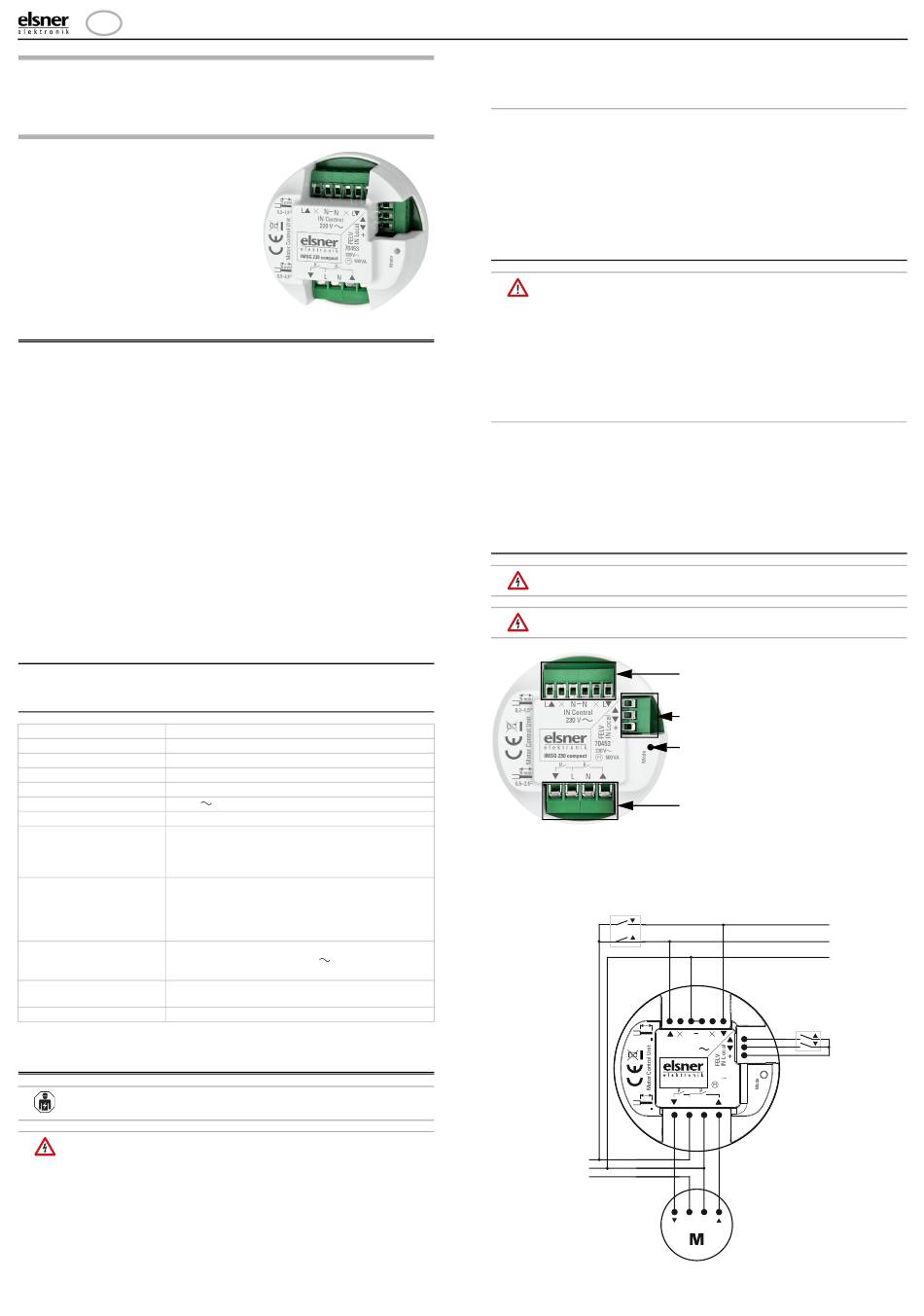

IMSG 230 compact
Motorsteuergerät
Technische Daten und Installationshinweise
Artikelnummer 70453
1. Beschreibung
Das Motorsteuergerät IMSG 230 compact ermöglicht die automatische und
manuelle Steuerung der Antriebe von Beschattungen oder Fenstern. Am Zentralein-
gang (Auf/Ab) anliegende Befehle haben Priorität. Hier können Schalter, Uhren etc.
angeschlossen werden. Auch die Steuerung Solexa, Solexa II, Arexa, WS1 oder
WS1000 sind als Zentralbefehlsgeber geeignet.
Zur manuellen Bedienung des Antriebs werden Doppeltaster angeschlossen.
Funktionen:
• Ausgang für einen 230 V AC-Antrieb (Auf/Ab)
• Verwendung als Zentral-, Gruppen- und Einzelsteuergerät
• Zentraleingang Auf/Ab 230 V AC (mit Priorität) z. B. für Schalter, Steuerung
Solexa, Solexa II, Arexa, WS1 oder WS1000
• Einstellung der zentralen Ansteuerung auf „Totmann" oder „Selbsthaltung".
Solange Spannung am Zentraleingang anliegt, ist die manuelle Bedienung
gesperrt
• Manuelle Bedienung durch Anschluss nicht-verriegelter Doppeltaster am
Lokal-Eingang „IN Local".
Tasten-Zeitautomatik: Tippbetrieb (kürzer als 1 Sekunde drücken): Antrieb
fährt schrittweise, beispielsweise zur Lamellen-Positionierung bei Jalousien.
Fahrbetrieb (länger als 1 Sekunde drücken): Antrieb fährt selbsttätig in
Endstellung
• Richtungsumkehrpause 1 Sekunde
1.1. Lieferumfang
• Motorsteuergerät
1.2. Technische Daten
Montage Einbau
Maße Ø ca. 53 mm, Tiefe ca. 29 mm
Gewicht ca. 80 g
Umgebungstemperatur Betrieb -20...+45 °C, Lagerung -55...+90°C.
Umgebungsluftfeuchtigkeit max. 95% rF, Betauung vermeiden
Versorgung 230 V
Leistungsaufnahme Betrieb maximal 2,0 W
Zentral-Eingang L Auf / L Ab / N
Kontaktstrom 1,2 mA
Schraubklemmen für 0,2...1,5 mm²
Maximale Leitungslänge 40 m pro MSG.
Lokal-Eingang (FELV) Auf / Ab / +
Kontaktspannung 12...28 V DC
Kontaktstrom 0,2 mA
Schraubklemmen für 0,2...1,5 mm².
Maximale Leitungslänge 10 m.
Antriebs-Ausgang Auf (L'), Ab (L'),
für Motoren bis 500 VA / 230 V
Schraubklemmen für 0,5...2,5 mm²
Selbsthaltungsmodus Befehl mindestens 1 s
Fahrzeit 4 min
Richtungsumkehrpause 1 s
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien.
2. Installation und Inbetriebnahme
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung dürfen nur
von einer autorisierten Elektrofachkraft durchgeführt werden.
GEFAHR!
Lebensgefahr durch elektrische Spannung (Netzspannung)!
Im Innern des Geräts befinden sich ungeschützte spannungsführende
Teile.
• Untersuchen Sie das Gerät vor der Installation auf Beschädigungen.
Nehmen Sie nur unbeschädigte Geräte in Betrieb.
• Halten Sie die vor Ort geltenden Richtlinien, Vorschriften und
Motorsteuergerät IMSG 230 compact • Stand: 23.06.2022 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Motorsteuergerät IMSG 230 compact
(L/N)
Bestimmungen für die elektrische Installation ein.
• Nehmen Sie das Gerät bzw. die Anlage unverzüglich außer Betrieb und
sichern Sie sie gegen unbeabsichtigtes Einschalten, wenn ein gefahrloser
Betrieb nicht mehr gewährleistet ist.
Verwenden Sie das Gerät ausschließlich für die Gebäudeautomation und beachten
Sie die Gebrauchsanleitung. Unsachgemäße Verwendung, Änderungen am Gerät
oder das Nichtbeachten der Bedienungsanleitung führen zum Erlöschen der Ge-
währleistungs- oder Garantieansprüche.
Betreiben Sie das Gerät nur als ortsfeste Installation, das heißt nur in montiertem
Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbeiten und
nur im dafür vorgesehenen Umfeld.
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei-
tung ist Elsner Elektronik nicht haftbar.
2.1. Hinweise zu Anlagen mit Automatikfunktionen
WARNUNG!
Verletzungsgefahr durch automatisch bewegte Komponenten!
Durch die Automatiksteuerung können Anlagenteile anlaufen und
Personen in Gefahr bringen.
• Im Fahrbereich von elektromotorisch bewegten Teilen dürfen sich
keine Personen aufhalten.
• Entsprechende Bauvorschriften einhalten.
• Sicherstellen, dass bei Aufenthalt außerhalb des Gebäudes nicht
der Rückweg/Zugang versperrt wird (Gefahr des Aussperrens).
• Anlage bei Wartungs- und Reinigungsarbeiten fachgerecht außer
Betrieb setzen.
Bei einem Stromausfall ist die Anlage nicht funktionsfähig. Daher sollten z. B. Be-
schattungen bei drohenden Witterungseinflüssen rechtzeitig in eine sichere Positi-
on gefahren werden, insofern dies nicht durch die Automatikfunktion (Produkt-
schutz) bereits geschehen ist.
Bei Wegfall der Versorgungsspannung wird der angeschlossene Antrieb abgeschal-
tet. Bei Wiederkehr der Versorgungsspannung bleibt der Verbraucher so lange ab-
geschaltet bis ein neuer Fahrbefehl vom Aktor empfangen wird.
2.2. Aufbau des IMSG 230 compact / Anschluss
Die an den lokalen Eingängen (Auf/Ab/+) angeschlossenen Taster (oder
Kontakte) und Verdrahtung müssen für 230 V geeignet sein!
In die Dose, in der das IMSG 230 compact verbaut ist, darf kein Einsatz mit
Krallenbefestigung montiert werden.
Anschlussschema 1
Versorgung durch einen Netzanschluss
Abb. 2
Steuerung/
Zentrale
5 mm
L L
0,2–1,5
IMSG 230 compact
6 mm
0,5–2,5
Netz
L
N
230 V AC
PE
Abb. 1
1 Zentral-Eingang: L Auf/N/L Ab
1
2 Spannung + 12...28 V DC FELV für
Lokal-Eingang (Auf/Ab)
3 Modus-LED
2
4 Antriebs-Ausgang (Ab/Auf),
Versorgung (L/N)
3
4
weitere MSGS
Taster
N N L
IN Central
230 V
70453
230 V
500 VA
L N
PE N
1
DBEEA6100
