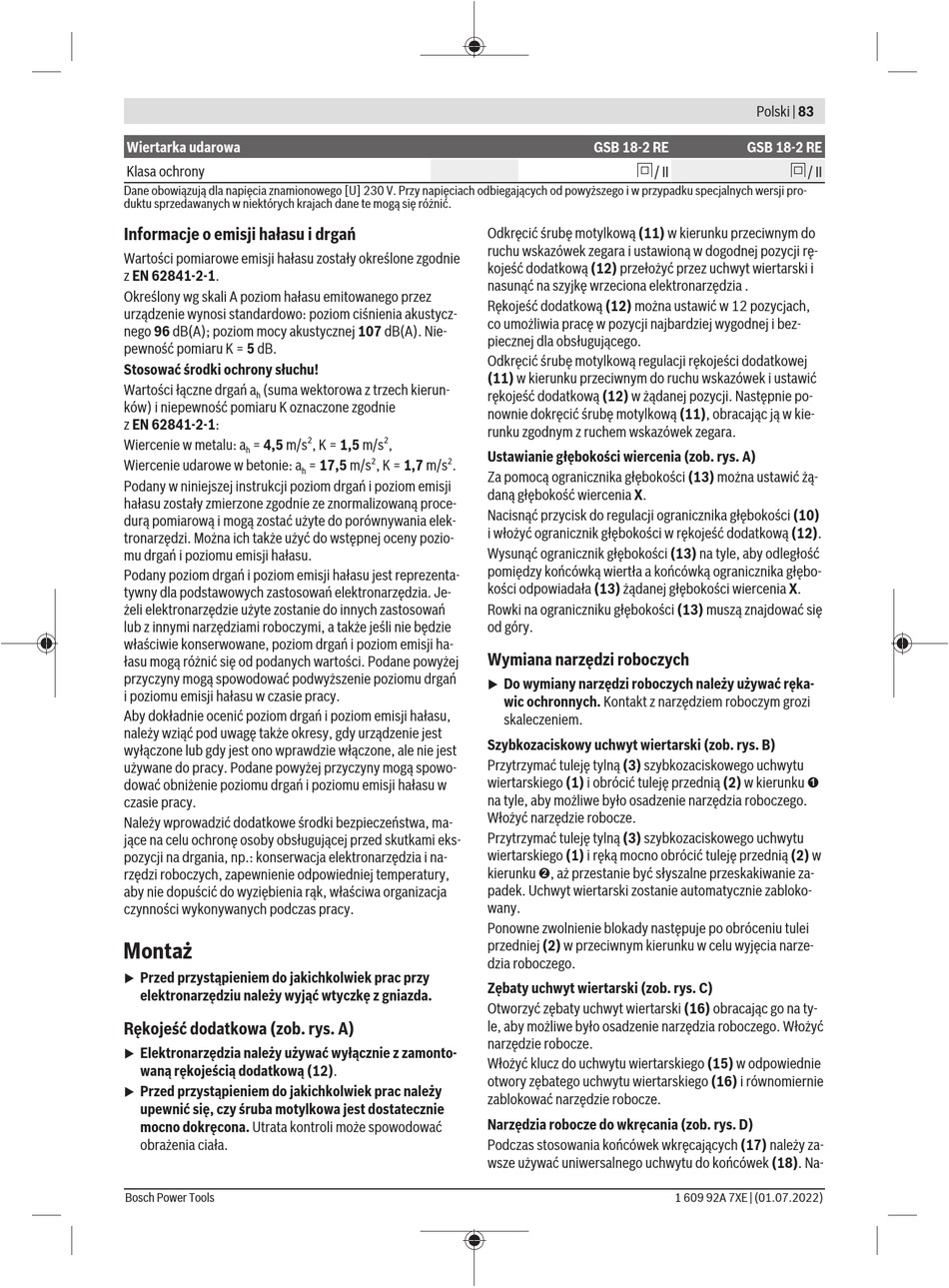

Wiertarka udarowa
Klasa ochrony
Dane obowiązują dla napięcia znamionowego [U] 230 V. Przy napięciach odbiegających od powyższego i w przypadku specjalnych wersji pro-
duktu sprzedawanych w niektórych krajach dane te mogą się różnić.
Informacje o emisji hałasu i drgań
Wartości pomiarowe emisji hałasu zostały określone zgodnie
z EN 62841-2-1.
Określony wg skali A poziom hałasu emitowanego przez
urządzenie wynosi standardowo: poziom ciśnienia akustycz-
nego 96 dB(A); poziom mocy akustycznej 107 dB(A). Nie-
pewność pomiaru K = 5 dB.
Stosować środki ochrony słuchu!
Wartości łączne drgań a (suma wektorowa z trzech kierun-
h
ków) i niepewność pomiaru K oznaczone zgodnie
z EN 62841-2-1:
Wiercenie w metalu: a = 4,5 m/s
h
Wiercenie udarowe w betonie: a
h
Podany w niniejszej instrukcji poziom drgań i poziom emisji
hałasu zostały zmierzone zgodnie ze znormalizowaną proce-
durą pomiarową i mogą zostać użyte do porównywania elek-
tronarzędzi. Można ich także użyć do wstępnej oceny pozio-
mu drgań i poziomu emisji hałasu.
Podany poziom drgań i poziom emisji hałasu jest reprezenta-
tywny dla podstawowych zastosowań elektronarzędzia. Je-
żeli elektronarzędzie użyte zostanie do innych zastosowań
lub z innymi narzędziami roboczymi, a także jeśli nie będzie
właściwie konserwowane, poziom drgań i poziom emisji ha-
łasu mogą różnić się od podanych wartości. Podane powyżej
przyczyny mogą spowodować podwyższenie poziomu drgań
i poziomu emisji hałasu w czasie pracy.
Aby dokładnie ocenić poziom drgań i poziom emisji hałasu,
należy wziąć pod uwagę także okresy, gdy urządzenie jest
wyłączone lub gdy jest ono wprawdzie włączone, ale nie jest
używane do pracy. Podane powyżej przyczyny mogą spowo-
dować obniżenie poziomu drgań i poziomu emisji hałasu w
czasie pracy.
Należy wprowadzić dodatkowe środki bezpieczeństwa, ma-
jące na celu ochronę osoby obsługującej przed skutkami eks-
pozycji na drgania, np.: konserwacja elektronarzędzia i na-
rzędzi roboczych, zapewnienie odpowiedniej temperatury,
aby nie dopuścić do wyziębienia rąk, właściwa organizacja
czynności wykonywanych podczas pracy.
Montaż
Przed przystąpieniem do jakichkolwiek prac przy
u
elektronarzędziu należy wyjąć wtyczkę z gniazda.
Rękojeść dodatkowa (zob. rys. A)
Elektronarzędzia należy używać wyłącznie z zamonto-
u
waną rękojeścią dodatkową (12).
Przed przystąpieniem do jakichkolwiek prac należy
u
upewnić się, czy śruba motylkowa jest dostatecznie
mocno dokręcona. Utrata kontroli może spowodować
obrażenia ciała.
Bosch Power Tools
2 2
, K = 1,5 m/s ,
2 2
= 17,5 m/s , K = 1,7 m/s .
GSB 18-2 RE
/ II
Odkręcić śrubę motylkową (11) w kierunku przeciwnym do
ruchu wskazówek zegara i ustawioną w dogodnej pozycji rę-
kojeść dodatkową (12) przełożyć przez uchwyt wiertarski i
nasunąć na szyjkę wrzeciona elektronarzędzia .
Rękojeść dodatkową (12) można ustawić w 12 pozycjach,
co umożliwia pracę w pozycji najbardziej wygodnej i bez-
piecznej dla obsługującego.
Odkręcić śrubę motylkową regulacji rękojeści dodatkowej
(11) w kierunku przeciwnym do ruchu wskazówek i ustawić
rękojeść dodatkową (12) w żądanej pozycji. Następnie po-
nownie dokręcić śrubę motylkową (11), obracając ją w kie-
runku zgodnym z ruchem wskazówek zegara.
Ustawianie głębokości wiercenia (zob. rys. A)
Za pomocą ogranicznika głębokości (13) można ustawić żą-
daną głębokość wiercenia X.
Nacisnąć przycisk do regulacji ogranicznika głębokości (10)
i włożyć ogranicznik głębokości w rękojeść dodatkową (12).
Wysunąć ogranicznik głębokości (13) na tyle, aby odległość
pomiędzy końcówką wiertła a końcówką ogranicznika głębo-
kości odpowiadała (13) żądanej głębokości wiercenia X.
Rowki na ograniczniku głębokości (13) muszą znajdować się
od góry.
Wymiana narzędzi roboczych
Do wymiany narzędzi roboczych należy używać ręka-
u
wic ochronnych. Kontakt z narzędziem roboczym grozi
skaleczeniem.
Szybkozaciskowy uchwyt wiertarski (zob. rys. B)
Przytrzymać tuleję tylną (3) szybkozaciskowego uchwytu
wiertarskiego (1) i obrócić tuleję przednią (2) w kierunku ➊
na tyle, aby możliwe było osadzenie narzędzia roboczego.
Włożyć narzędzie robocze.
Przytrzymać tuleję tylną (3) szybkozaciskowego uchwytu
wiertarskiego (1) i ręką mocno obrócić tuleję przednią (2) w
kierunku ➋, aż przestanie być słyszalne przeskakiwanie za-
padek. Uchwyt wiertarski zostanie automatycznie zabloko-
wany.
Ponowne zwolnienie blokady następuje po obróceniu tulei
przedniej (2) w przeciwnym kierunku w celu wyjęcia narze-
dzia roboczego.
Zębaty uchwyt wiertarski (zob. rys. C)
Otworzyć zębaty uchwyt wiertarski (16) obracając go na ty-
le, aby możliwe było osadzenie narzędzia roboczego. Włożyć
narzędzie robocze.
Włożyć klucz do uchwytu wiertarskiego (15) w odpowiednie
otwory zębatego uchwytu wiertarskiego (16) i równomiernie
zablokować narzędzie robocze.
Narzędzia robocze do wkręcania (zob. rys. D)
Podczas stosowania końcówek wkręcających (17) należy za-
wsze używać uniwersalnego uchwytu do końcówek (18). Na-
