Zusammenbau des AD-Trockners
Nehmen Sie den Kompressor aus der Verpackung.
Installieren Sie den Trockner an seiner Betriebsposition (Abb. 7).
Handhabung
Für die Handhabung der Gerätschaft sind mindestens zwei Personen
erforderlich.
Integrierte Griffe sind an den unteren Halterungen des Produkts installiert. Jede Person muss das
Gerät mit einer Hand an einem Griff und der anderen hinter der Trockenkammer ergreifen, wenn
das Gerät bewegt wird.

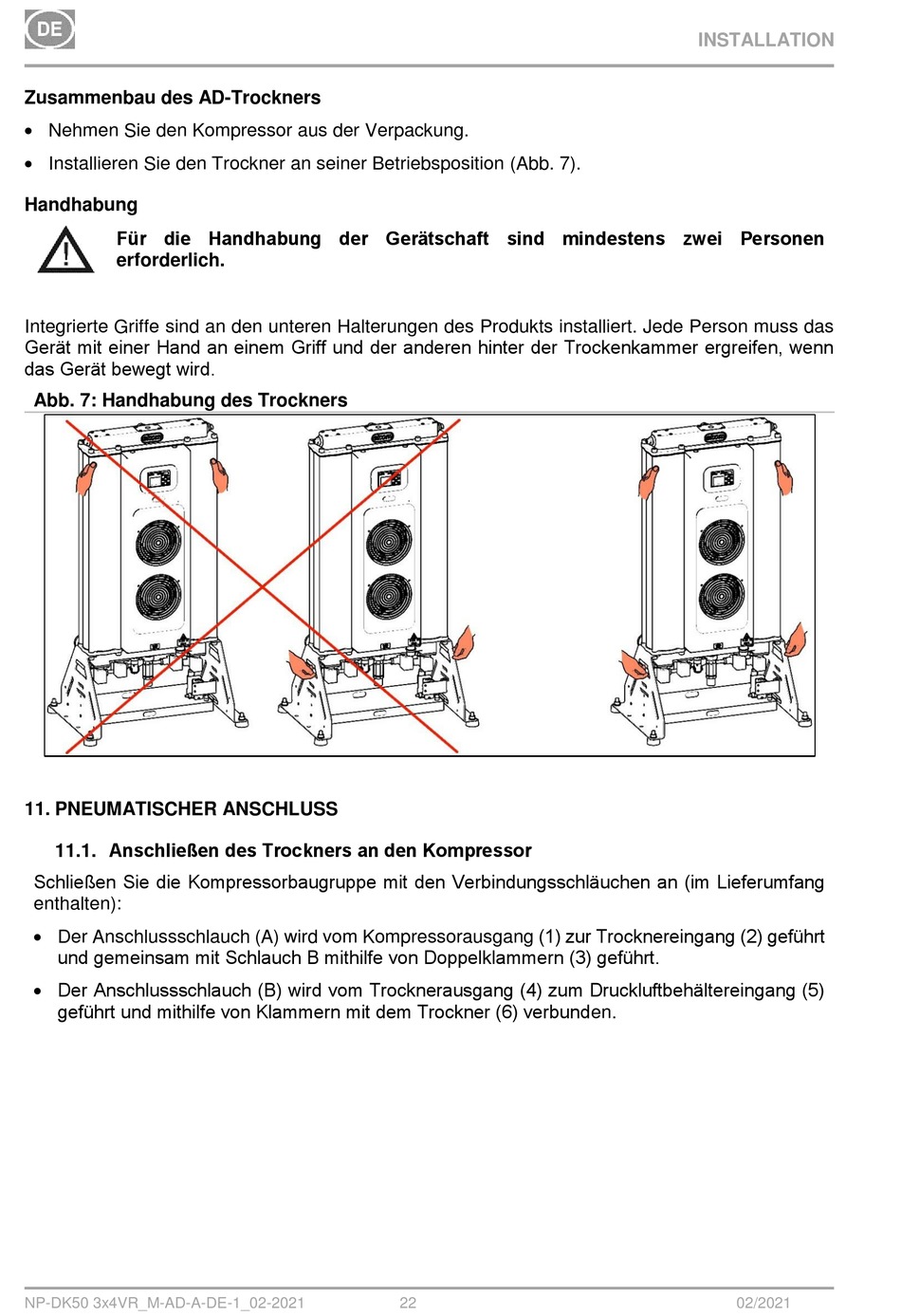

Abb. 7: Handhabung des Trockners
11. PNEUMATISCHER ANSCHLUSS
11.1. Anschließen des Trockners an den Kompressor
Schließen Sie die Kompressorbaugruppe mit den Verbindungsschläuchen an (im Lieferumfang
enthalten):
Der Anschlussschlauch (A) wird vom Kompressorausgang (1) zur Trocknereingang (2) geführt
und gemeinsam mit Schlauch B mithilfe von Doppelklammern (3) geführt.
Der Anschlussschlauch (B) wird vom Trocknerausgang (4) zum Druckluftbehältereingang (5)
geführt und mithilfe von Klammern mit dem Trockner (6) verbunden.
