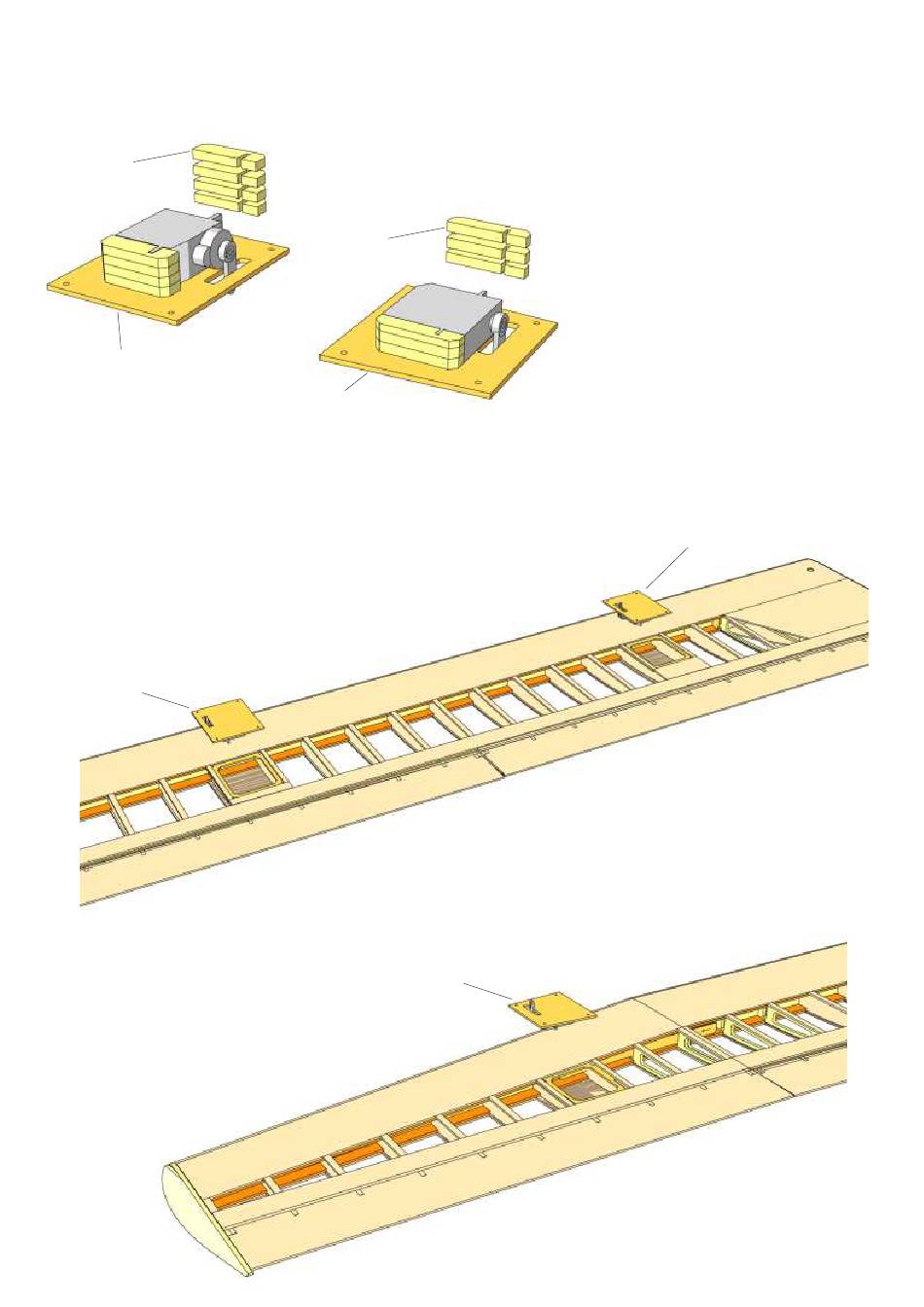

Die Servos mit dem Servohebel genau mittig zur Öffnung im Servobrettchen ausrichten, mit der Hand fixieren
und die Halterungen mit je einem Tropfen Weißleim oder mitteldickem Sekundenkleber aufkleben. Mit
Klammern sichern. Die Servos später mit doppelseitigem Klebeband auf den Deckeln fixieren.
53
Die Servodeckel 51 für Bremsklappen und inneres Querruder in den
Flügel einsetzen, mit 1,5 mm je 4 Bohrungen für die
Befestigungsschrauben 92 in die Servorahmen setzen und die
Schrauben eindrehen.
53
51
Die Servohalter aus den Teilen 90 und 91 verkleben und mit Klammern sichern.
Die Höhe der Halterungen ggf. an die verwendeten Servos anpassen.
Hinweis: Die Halterungen sind für Servos mit konventionellen Befestigungsflanschen
vorgesehen. Spezielle Flächenservos werden auf passende Kiefernleisten geschraubt,
die an Stelle der Servohalterungen auf das Servobrett geklebt werden.
91
67
54
67
Bremsklappen:
Querruder innen: je 4 × Teil 90
Querruder außen: je 3 × Teil 91
53
Den Servodeckel 67 für das äußere Querruder in
den Flügel einsetzen, mit 1,5 mm 4 Bohrungen für
die Befestigungsschrauben 92 in den Servorahmen
setzen und die Schrauben eindrehen.
je 4 × Teil 90
