Elektrischer Anschluss
Potenzialausgleich an der äußeren Erdungsklemme des Gehäuses (T13, F13, F16, F17, F27)
anschließen. Im Fall des Edelstahlgehäuses F15 kann die Erdungsklemme auch im Gehäuse
untergebracht sein. Weitere Sicherheitshinweise sind der separaten Dokumentation für
Anwendungen in explosionsgefährdeten Bereichen zu entnehmen.
6.1.2 Kabelspezifikation
Elektronikeinsätze mithilfe von handelsüblichen Installationskabeln anschließen. Wenn ein
Potenzialausgleich vorhanden ist und die geschirmten Installationskabel verwendet werden,
Schirmung an beiden Seiten anschließen, um die Abschirmwirkung zu optimieren.

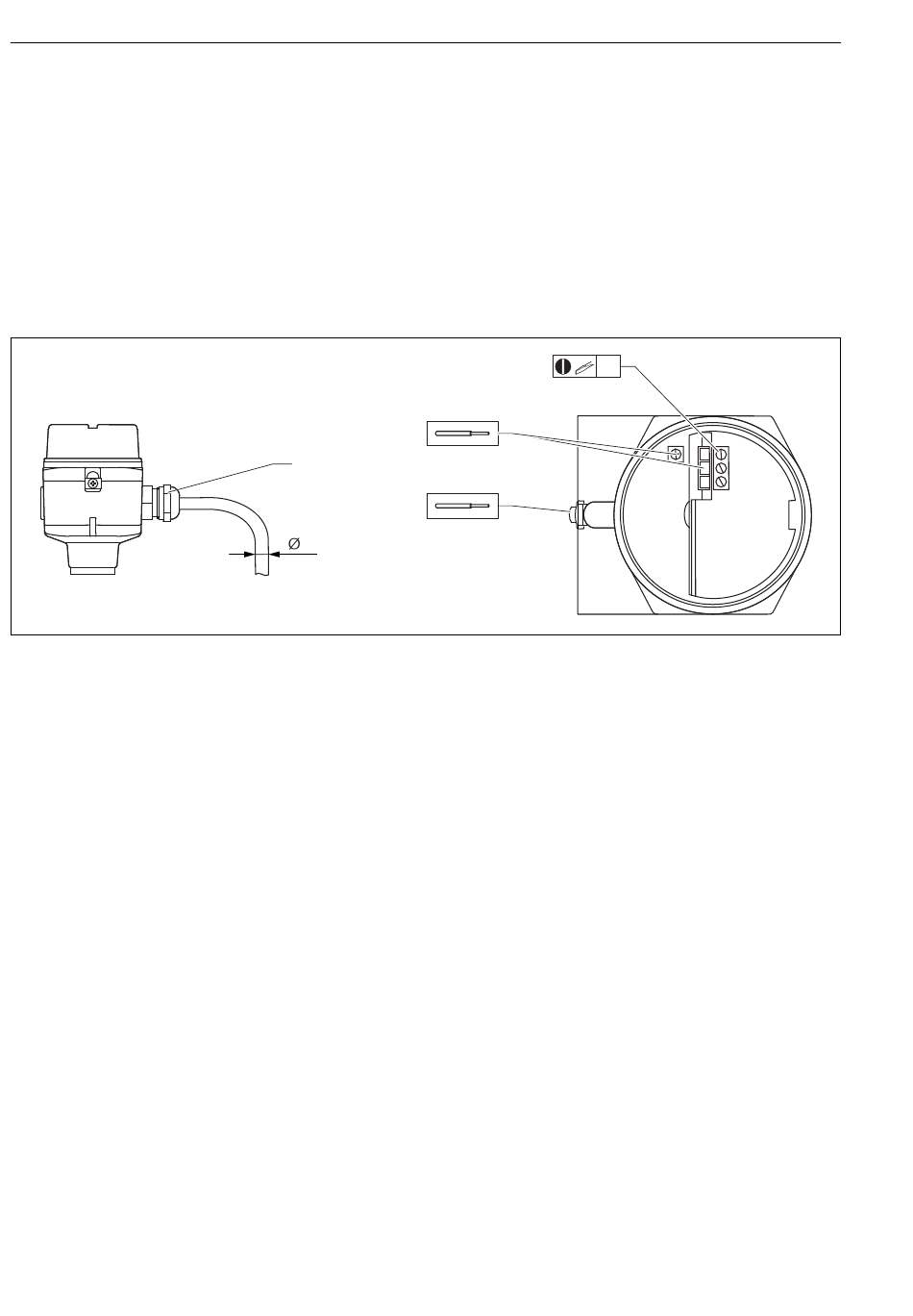

A Kabeleinführung
B
Anschlüsse des Elektronikeinsatzes, Kabelquerschnitt maximal 2,5 mm
C
Erdanschluss außerhalb des Gehäuses, Kabelquerschnitt maximal 4 mm
⌀d Kabeldurchmesser
Kabeleinführungen
• Messing vernickelt: ⌀d = 7 ... 10,5 mm (0,28 ... 0,41 in)
• Synthetisches Material: ⌀d = 5 ... 10 mm (0,2 ... 0,38 in)
• Edelstahl: ⌀d = 7 ... 12 mm (0,28 ... 0,47 in)
6.1.3 Gerätestecker
Bei der Ausführung mit M12-Stecker ist es nicht notwendig, das Gehäuse zu öffnen, um die
Signalleitung anzuschließen.
18
B
A
C
d
Liquicap M FMI52 PFM
3
2 (14 AWG)
2 (12 AWG)
