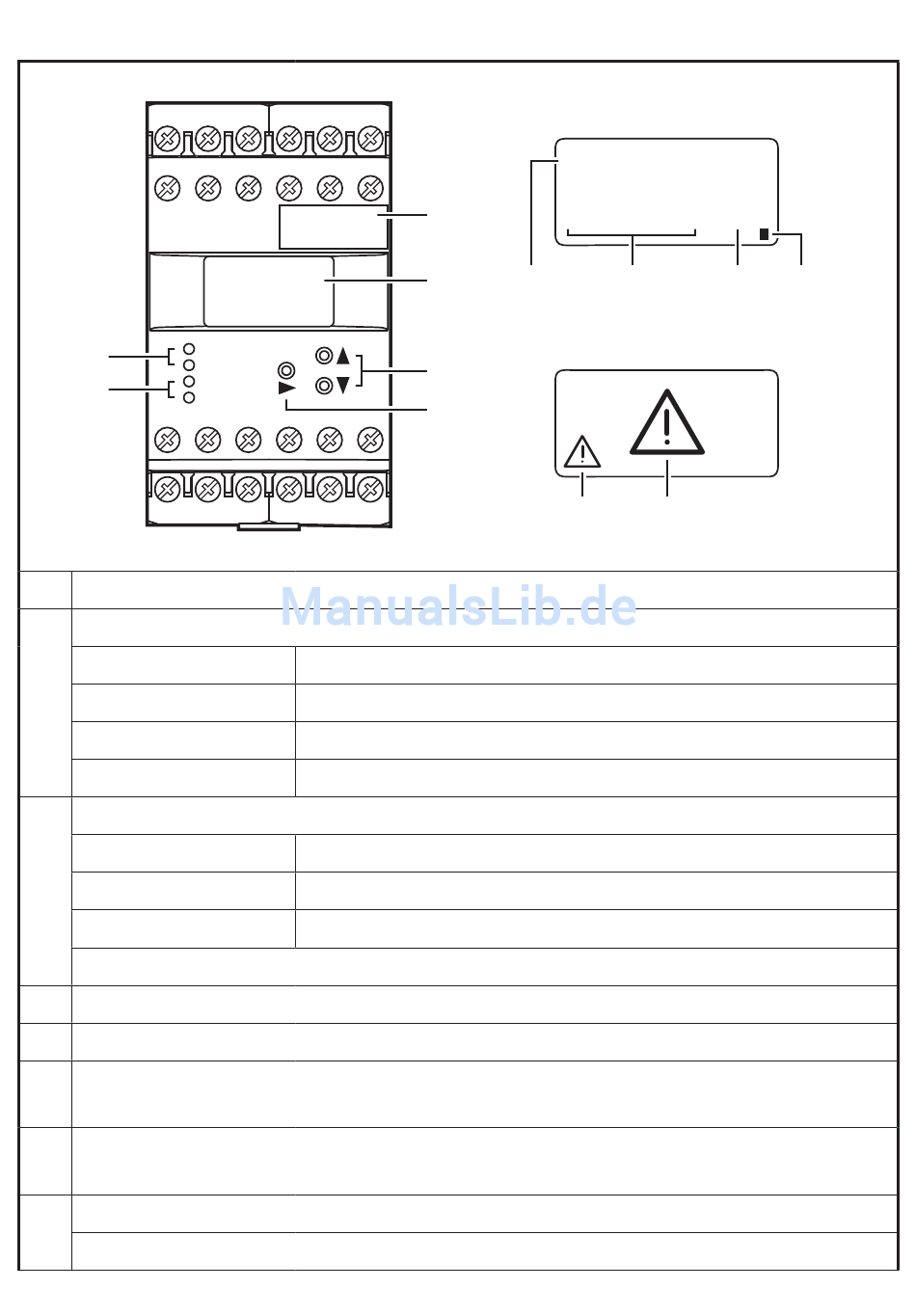

4 Bedien- und Anzeigeelemente

4
5
1 OLED-Display
1a Indikatoren für Eingangskanäle und Betriebsmodi
CH...
RUN
PRG
KEY
1b Ist- und Parameterwerte (5-stellig, numerisch)
Drehzahl
Impulse
Differenzimpulse
Außerhalb der Wertebereiche zeigt das Display "-----"�
1c Parameterkürzel und Einheiten (3-stellig, alphanumerisch)
1d Display befindet sich Standby-Modus, keine Werte sichtbar (→ 4.1)
1e Display im Anzeige-Modus
Symbol für Leitungsbruch/Kurzschluss auf der Geberleitung (nur F���-xN)
1f Display im Standby-Modus
Symbol für Leitungsbruch/Kurzschluss auf der Geberleitung (nur F���-xN)
2 Tasten [▲] und [▼]
Wahl der Istwertanzeige, Parameteranwahl, Einstellen der Parameterwerte
8
In1
Enter
In2
Out1
Out2
Eingangskanäle
Run-Modus (Arbeitsbetrieb)
Programmiermodus (Einstellen der Parameterwerte)
Verriegelung
0���60�000 RPM
0,1���1000,0 Hz
0���999
CH1 CH2 CH3 RUN PRG KEY
0.0.0.0.0
6
1 1a
F...-xN (NAMUR)
2
3
1e
RPM
1b 1c 1d
1f
