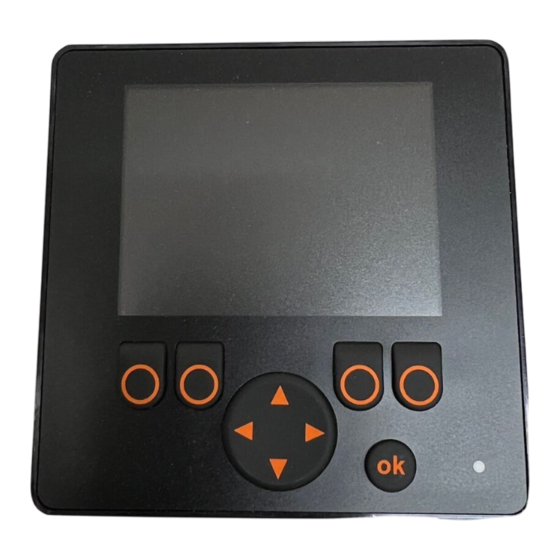

- Seite 1 Montageanleitung BasicDisplay CR0451...
-
Seite 2: Inhaltsverzeichnis
BasicDisplay Inhalt 1 Vorbemerkung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 4 1�1 Verwendete Symbole �... - Seite 3 BasicDisplay Das vorliegende Dokument ist die Originalanleitung� Lizenzen und Warenzeichen Microsoft , Windows , Windows XP , Windows Vista und Windows 7 sind eingetragene Warenzeichen der ® ® ® ® ® Microsoft Corporation� Alle benutzten Warenzeichen und Firmenbezeichnungen unterliegen dem Copyright der jeweiligen Firmen�...
-
Seite 4: Vorbemerkung
BasicDisplay 1 Vorbemerkung Dieses Dokument gilt für Geräte des Typs "BasicDisplay" (Art�-Nr�: CR0451)� Es ist Bestandteil des Gerätes� Das Dokument richtet sich an Fachkräfte� Dabei handelt es sich um Personen, die aufgrund ihrer einschlägigen Ausbildung und ihrer Erfahrung befähigt sind, Risiken zu erkennen und mögliche Gefährdungen zu vermeiden, die der Betrieb oder die... -
Seite 5: Sicherheitshinweise
An den Anschlüssen dürfen nur die in den technischen Daten, bzw� auf dem Gerä- teaufdruck angegebenen Signale eingespeist bzw� die zugelassenen Zubehörkom- ponenten der ifm electronic gmbh angeschlossen werden� 2.4 Eingriffe in das Gerät Bei Fehlfunktionen oder Unklarheiten mit dem Hersteller in Verbindung setzen�... -
Seite 6: Bestimmungsgemäße Verwendung
BasicDisplay 3 Bestimmungsgemäße Verwendung BasicDisplay ist ein programmierbares Grafikdisplay zur Steuerung, Parametrie- rung und Bedienung von mobilen Maschinen und Anlagen� Die Kommunikation mit anderen Systemkomponenten erfolgt über eine CAN- Schnittstelle� In Verbindung mit zusätzlichen Produkten der modularen Basic-Baureihe sind applikationsspezifische Erweiterungen und Anpassungen möglich� WARNUNG Das Gerät ist nicht für sicherheitsrelevante Aufgaben im Sinne des Personen- schutzes zugelassen�... -
Seite 7: 3�3 Produkte Der Basic-Baureihe (Beispiele)
3.3 Produkte der Basic-Baureihe (Beispiele) ● BasicController (Art�-Nr�: CR040x) Mobilsteuerung, frei programmierbar nach IEC 61131-3 2 CAN Schnittstellen (inkl� Schnittstelle für BasicDisplay CR0451) Konfigurierbare Ein-/Ausgänge ● BasicRelay (Art�-Nr�: CR0421) Frei verdrahtbare Relais- und Sicherungsplattform für 6 Kfz-Relais und 10 Kfz- Sicherungen ●... -
Seite 8: Montage
Das Gerät wird mit einer M52 Mutter geliefert� Diese Mutter wird generell für alle Montagearten benötigt� Informationen zum verfügbaren Zubehör unter: www.ifm.com → Datenblattsuche → CR0451 → Zubehör 4.2 Einbaumontage Geeignet für Materialstärken bis 3 mm� ► Quadratischen Ausschnitt erstellen�... -
Seite 9: 4�3 Ram ® -Mount
BasicDisplay 4.3 RAM -Mount ® Mit dem als Zubehör erhältlichen RAM -Mount-Set kann das Gerät als festmon- ® tiertes Standgerät genutzt werden� Zwei Kugelköpfe ermöglichen dabei eine varia- ble Ausrichtung des Gerätes� 25,4 (1") -Mount-Set EC0405 Montageplatte mit Kugelkopf ® 1: Displayträger 2: Montagearm mit Spannschraube 3: Montageplatte mit Kugelkopf (2 Stk�) -
Seite 10: 4�4 Aufbaumontage
BasicDisplay 4.4 Aufbaumontage Geeignet für Materialstärken bis 3 mm� ► Runden Ausschnitt und Bohrung für Verdrehschutz erstellen� Ausschnitt für Aufbaumontage (→ 8 Technische Daten) ► M52 Mutter vom Gerät entfernen� ► Gerät in den Ausschnitt setzen� ► M52 Mutter handfest auf das Gerät schrauben� ±0,5 Montageprinzip Ausschnitt und Bohrung für Verdrehschutz... -
Seite 11: 4�5 Kombination Mit Basiccontroller
BasicDisplay 4.5 Kombination mit BasicController 4.5.1 Montage des Displays in die Abdeckung ► M52 Mutter vom Gerät entfernen� ► Gerät in die Displayaufnahme der Abdeckung setzen� ► M52 Mutter handfest auf das Gerät schrauben� Montageprinzip Abdeckung mit Displayaufnahme 1: M52 Mutter 2: Abdeckung 3: BasicDisplay 4.5.2 Montage der Abdeckung... -
Seite 12: 4�5�3 Entfernen Der Abdeckung
BasicDisplay ► Abdeckung über das Gerät schwenken� Die 2 Führungsbügel dienen dabei als Drehpunkt� ► Verriegelungshebel in die Ausgangsposition zurückschwenken� > Abdeckung ist verriegelt� 1: BasicController 2: Abdeckung mit montiertem BasicDisplay 4.5.3 Entfernen der Abdeckung ► Verriegelungshebel der Abdeckung nach vorne schwenken� >... -
Seite 13: Elektrischer Anschluss
► Versorgungsspannung absichern� Potential Bezeichnung Pin-Nr. Sicherung Versorgungsspannung ≤ 2 A T 5.3 Anschlusszubehör Informationen zum verfügbaren Zubehör unter: www.ifm.com → Datenblattsuche → z.B. CR0451 → Zubehör 5.3.1 Zubehörbeispiel BasicController CR040x Abdeckung mit Displayaufnahme EC0402 Verbindungskabel EC0452 Zubehör- und Anschlussbeispiel... -
Seite 14: Anzeigeelemente
BasicDisplay 6 Anzeigeelemente 1: Status-LED Betriebszustände (→ 8 Technische Daten) -
Seite 15: Inbetriebnahme
(alternativ als Onlinehilfe) ● Systemhandbuch BasicDisplay (alternativ als Onlinehilfe) Als Download-File stehen die Handbücher im Internet zur Verfügung: www.ifm.com → Datenblattsuche → CR0451 → weitere Informationen Onlinehilfe CODESYS und BasicDisplay: www.ifm.com → Service → Download → Steuerungssysteme* *) Downloadbereich mit Anmeldung 7.3 Benötigte Hardware... -
Seite 16: Technische Daten
≥ 400:1, typisch 500:1 Zeichensätze vorinstalliert: Arial, Lucida Console (feste Schriftgrade) weitere Informationen siehe Systemhandbuch BasicDisplay www.ifm.com → Datenblatt-Suche → CR0451 → weitere Informationen Mechanische Daten Abmessungen (B x H x T) 87,5 x 87,5 x 37,7 mm Ausschnitt für Einbaumontage (B x H) 81,5 ±... - Seite 17 Speicher (gesamt) 592 kByte RAM / 1536 kByte Flash / 1 kByte FRAM Speicheraufteilung siehe Systemhandbuch BasicDisplay www.ifm.com → Datenblatt-Suche → CR0451 → weitere Informationen CAN Interface 2.0 A/B, ISO 11898 Baudrate 20 kBit/s...1 MBit/s (Default 250 kBit/s) Kommunikationspro l CANopen, CiA DS 301 Version 4, CiA DS 401 Version 1.4...
- Seite 18 2: M52-Gewinde für Befestigungsmutter 3: Verdrehschutz Anschluss M12-Stecker, A-codiert, 5-polig Anschlussbelegung Versorgung, CAN n.c. 8...32 V DC CAN_H CAN_L ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen Technische Änderungen behalten wir uns ohne Ankündigung vor! CR0451 / Seite 3 16.01.2014...
-
Seite 19: Wartung, Instandsetzung Und Entsorgung
Sicherheitshinweise beachten (→ 2.4 Eingriffe in das Gerät) 9.4 Entsorgung ► Das Gerät gemäß den nationalen Umweltvorschriften entsorgen� 10 Zulassungen/Normen Prüfnormen und Bestimmungen (→ 8 Technische Daten) Die EG-Konformitätserklärung und Zulassungen sind abrufbar unter: www.ifm.com → Datenblattsuche → CR0451 → Zulassungen...
