Betriebsanleitung
DE
Monitor

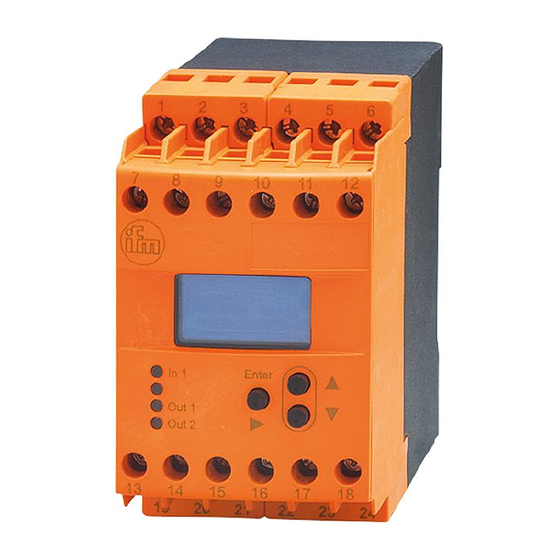

FS-2 / FS-2N

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für IFM Electronic FS-2N

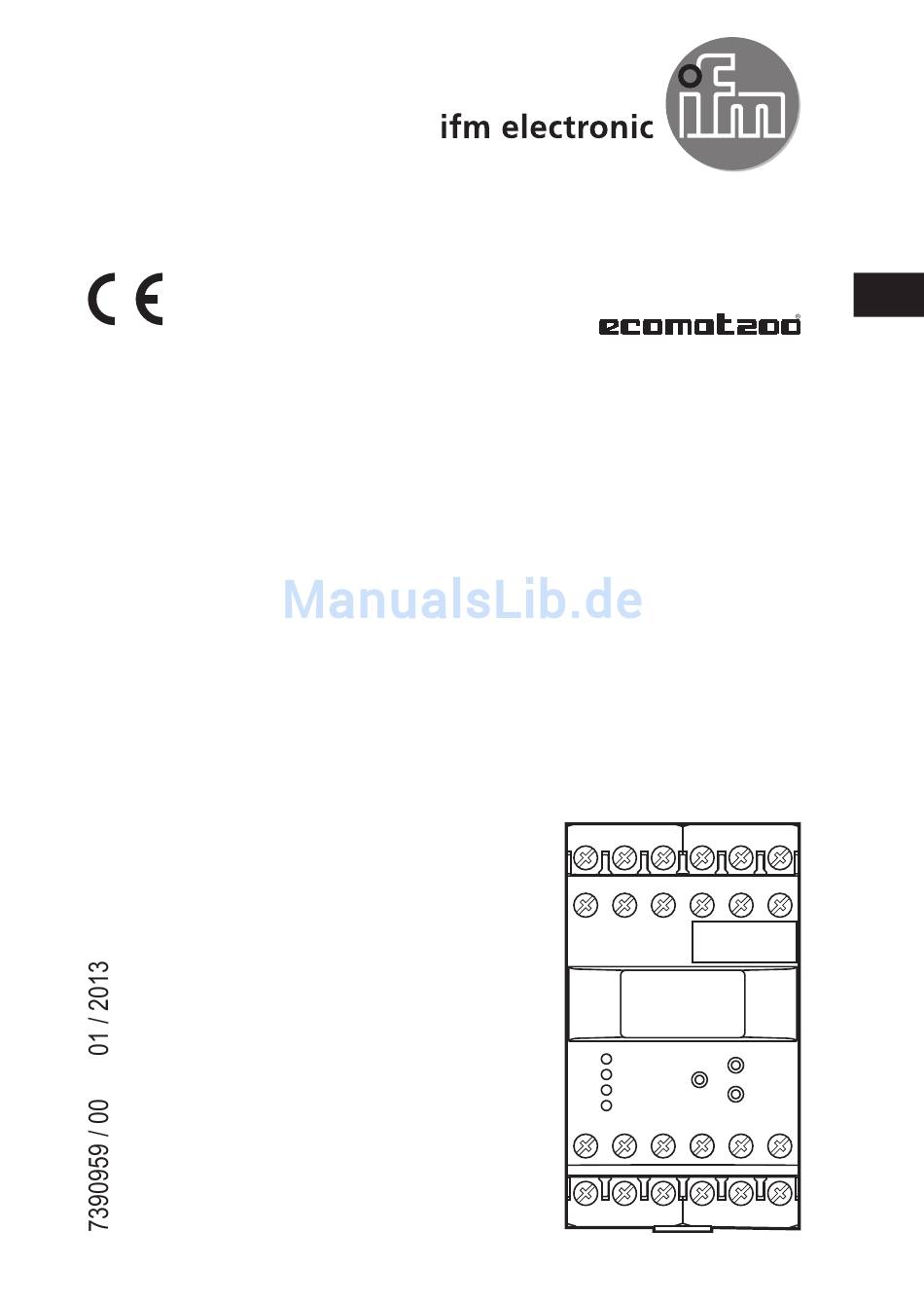

  • Seite 1 Betriebsanleitung Monitor FS-2 / FS-2N...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������4 1�1 Verwendete Symbole �������������������������������������������������������������������������������������4 1�2 Verwendete Warnhinweise ����������������������������������������������������������������������������4 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������5 2�1 Allgemein �������������������������������������������������������������������������������������������������������5 2�2 Zielgruppe ������������������������������������������������������������������������������������������������������5 2�3 Elektrischer Anschluss �����������������������������������������������������������������������������������5 2�4 Bedienung �����������������������������������������������������������������������������������������������������6 2�5 Einbauort �������������������������������������������������������������������������������������������������������6 2�6 Gehäusetemperatur ���������������������������������������������������������������������������������������6 2�7 Eingriffe in das Gerät �������������������������������������������������������������������������������������6 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������6 4 Bedien- und Anzeigeelemente �����������������������������������������������������������������������������8 4�1 Display Standby-Modus ���������������������������������������������������������������������������������9...
  • Seite 3 7�1 Systemparameter ����������������������������������������������������������������������������������������16 7�1�1 FOx �����������������������������������������������������������������������������������������������������16 7�1�2 CTx �����������������������������������������������������������������������������������������������������16 7�1�3 NCx �����������������������������������������������������������������������������������������������������17 7�1�4 STP �����������������������������������������������������������������������������������������������������17 7�1�5 FWx ����������������������������������������������������������������������������������������������������17 7�1�6 SOP ����������������������������������������������������������������������������������������������������18 7�1�7 OPP ����������������������������������������������������������������������������������������������������18 7�1�8 DIM �����������������������������������������������������������������������������������������������������18 7�1�9 VER ����������������������������������������������������������������������������������������������������18 7�2 Applikationsparameter ���������������������������������������������������������������������������������19 7�2�1 SPx �����������������������������������������������������������������������������������������������������19 7�2�2 DTx �����������������������������������������������������������������������������������������������������19 7�2�3 FTx �����������������������������������������������������������������������������������������������������19 8 Programmierung ������������������������������������������������������������������������������������������������20 8�1 Programmierbeispiel DT1 (Delay Time, Ausgang 1) �����������������������������������20 8�2 Hinweise zur Programmierung ��������������������������������������������������������������������21...
  • Seite 4: Vorbemerkung

    1 Vorbemerkung Dieses Dokument ist Bestandteil des Gerätes und enthält Angaben zum korrekten Umgang mit dem Produkt� Dieses Dokument richtet sich an Fachkräfte� Dabei handelt es sich um Personen, die aufgrund ihrer Ausbildung und ihrer Erfahrung befähigt sind, Risiken zu erkennen und mögliche Gefährdungen zu vermeiden, die der Betrieb oder die Instandhaltung des Gerätes verursachen kann�...
  • Seite 5: Sicherheitshinweise

    2 Sicherheitshinweise 2.1 Allgemein Befolgen Sie die Angaben der Betriebsanleitung� Nichtbeachten der Hinweise, Verwendung außerhalb der nachstehend genannten bestimmungsgemäßen Ver- wendung, falsche Installation oder Handhabung können Beeinträchtigungen der Sicherheit von Menschen und Anlagen zur Folge haben� Der Einbau und Anschluss muss den gültigen nationalen und internationalen Nor- men entsprechen�...
  • Seite 6: 2�4 Bedienung

    Sicherheit von Menschen und Anlagen zur Folge haben� Sie sind nicht zulässig und führen zu Haftungs- und Gewährleistungsausschluss� 3 Bestimmungsgemäße Verwendung Der Monitor FS-2/FS-2N ist ein Impulsauswertesystem� Er dient vorzugsweise zur Schlupfüberwachung an Rutschkupplungen, Gurtförderern und sonstigen Applika- tionen bei denen Drehzahlunterschiede ausgewertet werden müssen�...
  • Seite 7 Master Slave In 1 In 2 MONITOR FS-2 Out 1 Out 2 Beispiel: Schlupfüberwachung an einer Rutschkupplung 1: Impulsgeber 2: Antrieb (Master) 3: Abtrieb (Slave) 4: Schaltausgänge 5: Meldungen entsprechend der gewählten Schaltfunktionen Die Zuordnung der Impulse zu den Eingangskanälen ist beliebig� Es sind die Differenzimpulse IN1 >...
  • Seite 8: Bedien- Und Anzeigeelemente

    4 Bedien- und Anzeigeelemente CH1 CH2 CH3 RUN PRG KEY 0.0.0.0.0 F...-xN (NAMUR) Enter Out1 Out2 OLED-Display Indikatoren für Eingangskanäle und Betriebsmodi CH... Eingangskanäle Run-Modus (Arbeitsbetrieb) Programmiermodus (Einstellen der Parameterwerte) Verriegelung Ist- und Parameterwerte (5-stellig, numerisch) Drehzahl 0���60�000 RPM Impulse 0,1���1000,0 Hz Differenzimpulse 0���999...
  • Seite 9: Montage

    Taste [Enter/►] Anwahl des Betriebsmodus, Übernahme des Parameterwertes, Frontreset LEDs In1/2 (gelb) Eingangsimpulse LEDs Out1/2 (grün) Schaltzustand der Ausgänge 1 und 2 Ausgang ist nicht geschaltet� (Relais abgefallen, Transistor gesperrt) Ausgang ist geschaltet� (Relais angezogen, Transistor durchgeschaltet) Schnell blinkend Ausgang wird in Speicherfunktion gehalten� (Parameter SOx, Store Output) Langsam blinkend Verzögerungszeit wirkt auf den Ausgang�...
  • Seite 10: Elektrischer Anschluss

    6 Elektrischer Anschluss 6.1 Klemmenbelegung Monitor FS-2 Monitor FS-2N Power Power AC or DC Sensor Sensor supply supply I<0,1mA In 1 I>6,0mA Out 1 Out 1 In 1 Sensor supply In 2 Sensor supply I<0,1mA Out 2 In 2 I>6,0mA...
  • Seite 11: 6�2�2 Dc-Versorgung

    DC-NPN an FS-2 AC/DC an FS-2 DC quadronorm an FS-2 NAMUR bis 25 V an FS-2 NAMUR 8,2 V an FS-2N Anschluss der Sensoren Der Anschluss von mechanischen Schaltkontakten ist nicht empfehlens- wert, da diese zum Prellen neigen und Fehlimpulse erzeugen�...
  • Seite 12: 6�3�3 Reset-Eingang (Reset 1/2)

    Bei einem gespeichertem Fehler wirkt das +24 V DC Signal auf Klemme 17 erst nach erfolgtem Reset� Ein +24 V DC Dauersignal auf Klemme 17 hält Ausgang 1 und 2 im dem Zustand wie bei aktiver Anlaufüberbrückung� 6.3.3 Reset-Eingang (Reset 1/2) Mit dem Reset-Eingang (Klemme 18) kann ein gespeicherter Fehler zurückgesetzt werden�...
  • Seite 13: 6�3�4 Typische Eingangsbeschaltung F

    6.3.4 Typische Eingangsbeschaltung F...-x + sensor supply U BB (24 V) ϑ 270E 10n0 270E - sensor supply...
  • Seite 14: 6�4 Ausgänge

    6.4 Ausgänge 6.4.1 Relaisausgänge (Out1, 2 ) ► Um übermäßigem Verschleiß entgegenzuwirken und um die EMV-Normen einzuhalten, die Kontakte beim Schalten induktiver Lasten entstören� WARNUNG Bei AC-Versorgung des Gerätes (Klemmen 7/8) darf zum Schalten einer AC- Spannung über die Relaisausgänge ausschließlich der gleiche Außenleiter wie zur Spannungsversorgung verwendet werden�...
  • Seite 15: Navigation Und Parameter-Übersicht

    7 Navigation und Parameter-Übersicht Die Navigation, Werteingabe und Bestätigung innerhalb der spaltenförmig ange- legten Parameter erfolgt mit den Tasten [▲] / [▼] und [Enter/►]. RUN-Modus Parameterbereich und PRG-Modus Input 1 [RPM/Hz] FW1* Input 2 FW2* [RPM/Hz] IN1 > IN2 IN2 > IN1 1: Anzeige: Istwert Eingang 1 2: Anzeige: Istwert Eingang 2 3: Anzeige: Differenzimpulse IN1 >...
  • Seite 16: 7�1 Systemparameter

    7.1 Systemparameter 7.1.1 FOx Function Output (Schaltfunktion Ausgänge 1/2) Relais ist abgefallen bei Schlupf und während Anlaufüberbrückungszeit STP� (+24 V DC Signal auf Klemme 17 = Relais angezogen) Relais ist angezogen bei Schlupf und während Anlaufüberbrückungzeit STP� (+24 V DC Signal auf Klemme 17 = Relais abgefallen) Relais ist abgefallen bei Gleichlauf und während Anlaufüberbrückungzeit STP�...
  • Seite 17: 7�1�3 Ncx

    Die Freigabe der Anlaufüberbrückung kann auch extern gestartet werden, während der Monitor an Spannung bleibt (→ 6.3.2). Werte 0,0���1000,0 s (min� Einstellung = 0,1 s) Voreinstellung 7.1.5 FWx Function Wire Break Monitoring (Leitungsüberwachung, nur FS-2N) Relaisverhalten bei Leitungsfehler wenn FWx = inaktiv (0) FWx = aktiv (1) FOx = 1 Relais bleibt angezogen Relais fällt ab...
  • Seite 18: 7�1�6 Sop

    7.1.6 SOP Store Output Parallel (Speicherfunktion Ausgänge 1/2) Bei aktivem Parameter schalten die Ausgänge im Fehlerfall nicht selbsttätig zurück, son- dern müssen intern oder extern zurückgesetzt werden� Die Funktion wird für beide Ausgänge gleichzeitig aktiviert� Die Reset-Funktion wirkt ebenfalls auf beide Ausgänge� Werte 0 = inaktiv 1 = aktiver Frontreset...
  • Seite 19: 7�2 Applikationsparameter

    7.2 Applikationsparameter 7.2.1 SPx Schaltpunkt (max� Anzahl der Differenzimpulse) Differenzimpulsanzahl, die innerhalb der Rückstellzeit nicht erreicht werden darf (z�B� SPx = 5, das Relais fällt ab bei Erreichen des 5� Differenzimpulses)� Die Hysterese (Rückschaltpunkt) ist auf 2 Differenzimpulse fest eingestellt� Sie kann nur wirksam werden, wenn Rückstellzeit CTx = 0�0 s�...
  • Seite 20: Programmierung

    8 Programmierung WARNUNG Wird während des Betriebs eine Programmierung durchgeführt, können Sie mit berührungsgefährlichen Spannungen in Kontakt kommen� Stellen Sie daher sicher, dass eine Elektrofachkraft die Programmierung übernimmt� Parameter-Änderungen während des Betriebs, insbesondere Änderungen der Schaltfunktion und der Schaltpunkte, können zu Fehlfunktionen in der Anlage führen�...
  • Seite 21: 8�2 Hinweise Zur Programmierung

    RUN PRG RUN PRG Einstellen oder verändern des Parameterwertes RUN PRG ► Tasten [▲] / [▼] betätigen, bis der gewünschte Parameterwert RUN PRG angezeigt wird (→ 8.2.3 Numerische Eingaben). 15.0 RUN PRG 15.0 RUN PRG Übernahme des eingestellten Parameterwertes 15.0 15.0 ► [Enter/►] drücken, bis das Parameterkürzel nicht mehr blinkt und der Indikator PRG verschwunden ist� 15.0 > Der neue Parameterwert wird angezeigt und ist wirksam� 15.0 1665 Rückkehr in den RUN-Modus...
  • Seite 22: 8�2�4 Factory Reset

    Sobald die Taste losgelassen wird, blinkt die aktive Dekade� Sie wird durch Ein- zeldruck auf die Tasten [▲] oder [▼] eingestellt. Danach blinkt die vorhergehende Dekade und kann eingestellt werden� 8.2.4 Factory Reset Die werkseitigen Grundeinstellungen können durch gleichzeitiges Betätigen von [▲] und [▼] während des Netz-Einschaltens zurückgeholt werden. Dabei gehen alle eingegebenen Parameterwerte verloren� 8.2.5 KEY-Funktion (Verrieglung) Um Fehleingaben zu verhindern, lässt sich das Gerät verriegeln� Nach dem Verriegeln ist nur noch die Istwertanzeige mit den Tasten [▲] und [▼] umschaltbar�...
  • Seite 23: Maßzeichnung

    9 Maßzeichnung 124,7 10 Technische Daten 10.1 Kurzübersicht Art�-Nr� DS2505 DS2605 Monitortyp FS-2 FS-2N Versorgungsspannung Frequenzbereich siehe Typenschild Leistungsaufnahme Sensortypen PNP/NPN; NAMUR NAMUR (nach EN 50227) Sensorversorgung 24 V DC 8,2 V DC Eingangsfrequenz ≤ 5 kHz ≤ 5 kHz Relaisausgänge 2 Wechsler; potentialfrei Schaltstrom ≤ 6 A...
  • Seite 24: 10�2 Zulassungen/Normen

    Art�-Nr� DS2505 DS2605 Max� relative Luftfeuchte 80 % (31 °C) linear abnehmend bis 50 % (40 °C) Maximale Betriebshöhe 2000 m über NN Anschluss 21 Doppelkammerkastenklemmen; 2 x 2,5 mm² (AWG 14) cULus-Prüfbedingungen Gehäusemaße für Erwärmungsprüfung: 200 x 200 x 150 mm Datenblätter sind abrufbar unter: www.ifm.com → Datenblattsuche → Artikelnummer 10.2 Zulassungen/Normen...
