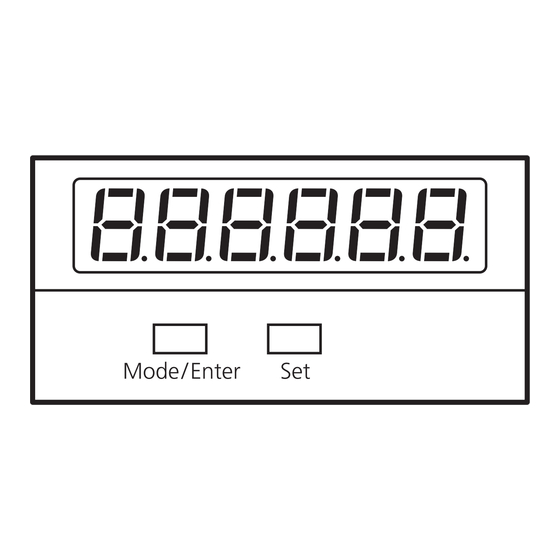

- Seite 1 Geräte-Handbuch Multifunktionsanzeige und Auswertesystem FX 360 Mode / Enter...
-
Seite 2: Sicherheitshinweise
FX 360 DIGITAL DISPLAY Sicherheitshinweise Diese Beschreibung ist Bestandteil des Gerätes. Sie enthält Texte und Abbildungen zum korrekten Umgang mit dem Gerät und muss vor einer Installation oder dem Einsatz gelesen werden. Befolgen Sie die Angaben der Dokumentation. Nichtbeachten der Hinweise, Verwendung außerhalb der nachstehend genannten bestimmungsgemäßen Ver- wendung, falsche Installation oder Handhabung können Beeinträchtigungen der Sicherheit von Menschen und Anlagen zur Folge haben. -
Seite 3: Inhaltsverzeichnis
FX 360 DIGITAL DISPLAY Inhalt 1 Bestimmungsgemäße Verwendung........4 2 Technische Daten . -
Seite 4: Bestimmungsgemäße Verwendung
FX 360 DIGITAL DISPLAY 1 Bestimmungsgemäße Verwendung Die Multifunktionsanzeige FX 360 ist ein universelles Gerät zur Anzeige und Aus- wertung von physikalischen Größen, die sich aus Impulsen ableiten lassen. Die Funktion des Geräts ist durch die Einstellung verschiedener Parameter in wei- ten Grenzen variabel und so an die jeweilige Applikation anpassbar. -
Seite 5: Maße Und Montage
FX 360 DIGITAL DISPLAY 3 Maße und Montage Mode /Enter Erstellen Sie einen Schalttafelausschnitt (91 x 44 mm) und befestigen Sie das Gerät mit den 2 Spannschrauben in der Schalttafel. 4 Elektrischer Anschluss 4.1 Klemmenbelegung DX2001 – z.B. 3-Leiter DC DX2002 DX2003 –... -
Seite 6: Eingänge A, B Und Reset
FX 360 DIGITAL DISPLAY Schalten Sie die Anlage spannungsfrei, bevor Sie das Gerät anschließen. Bei Erdung von GND beachten: Es sind damit alle digitalen und analogen Bezugspotentiale geerdet. Doppelerdung bei DC-Versorgung ist unbedingt zu vermeiden (z.B. wenn der Minuspol der Versorgungsspannung bereits extern geerdet ist). Der PE-Anschluss ist intern mit der Gerätemasse verbunden. -
Seite 7: Funktion Der Programmiertasten
FX 360 DIGITAL DISPLAY Beim Schalten induktiver Lasten wird eine zusätzliche, externe Bedämpfung der Spule durch eine Diode empfohlen. 5 Funktion der Programmiertasten Das Gerät wird über 2 frontseitige Tasten bedient und parametriert. ● Die [Mode/Enter]-Taste scrollt die einzelnen Menüpunkte durch und dient zur Speicherung einer Auswahl oder eines Zahlenwertes. -
Seite 8: Schaltzustand Der Ausgänge Abfragen (Nur Dx2003)
FX 360 DIGITAL DISPLAY 5.3 Schaltzustand der Ausgänge abfragen (nur DX2003) Während des Betriebes [Mode/Enter]-Taste betätigen. Im Display erscheint für ca. 2 Sekunden eine der folgenden Informationen: Schaltausgang 1 und 2 gesperrt Schaltausgang 1 und 2 geschaltet Schaltausgang 1 geschaltet (Schaltausgang 2 gesperrt) Schaltausgang 2 geschaltet (Schaltausgang 1 gesperrt) Hinweis: Ein gesetzter Dezimalpunkt wird weiter anzeigt und ist ohne Bedeutung. -
Seite 9: Übersicht Der Betriebsarten
FX 360 DIGITAL DISPLAY 6 Übersicht der Betriebsarten 6.1 RPM Betriebsart für die Frequenz-, Drehzahl- und Geschwindigkeitsanzeige Aus den anliegenden Signalen wird mittels Periodendauermessung die Frequenz ermittelt. Durch Eingabe von 2 Referenzwerten kann die Frequenz in eine Dreh- zahl [min ] oder Geschwindigkeit mit beliebiger Einheit umgerechnet und ange- zeigt werden (km/h, m/h, m/s, usw.). -
Seite 10: Timer
FX 360 DIGITAL DISPLAY 6.3 Timer Betriebsart für Zeitmessungen und Stoppuhrfunktionen Durch unterschiedliche Beschaltung der Eingänge A/B können z.B. Betriebs- stunden gezählt oder die Zykluszeiten für periodische Vorgänge gemessen und angezeigt werden. Folgende 3 Anzeige-/Auswertevarianten stehen dabei zur Verfügung: ● Dauer eines HIGH-Signals an Eingang A ●... -
Seite 11: Grundeinstellungen
FX 360 DIGITAL DISPLAY 7 Grundeinstellungen Das Grundmenü beinhaltet ● die Auswahl der Betriebsart, ● die Charakteristik der Impulseingänge (PNP oder NPN), ● die Einstellung der Display-Helligkeit, ● die Zugriffsperre der Programmiertasten, sowie gerätespezifisch ● die Charakteristik des Analogausganges (nur DX2002), ●... -
Seite 12: Zusätzliche Einstellungen Bei Gerät Mit Analogausgang (Dx2002)
FX 360 DIGITAL DISPLAY Menüpunkt Auswahl Beschreibung Code Zugriffsperre für die Tasten no ◙ Tasten immer freigeschaltet Tasten für alle Funktionen gesperrt PFrEE (nur DX2003) Tasten für alle Funktionen gesperrt mit Ausnahme der Vorwahlwerte Pres1 und Pres2. Zusätzliche Grundeinstellungen (siehe Folgeseiten) Analogeingang (DX2002) Schaltausgänge (DX2003) ◙... -
Seite 13: Schaltfunktion Der Schaltausgänge (Nur Dx2003)
FX 360 DIGITAL DISPLAY Menüpunkt Auswahl Beschreibung -9.999 ... 9.999 Gain -9.999 ... 9.999 00.00 ... 99.99 Stellen Sie hier den gewünschten Analogbereich 00.00 ... 99.99 ein. Wenn z.B. Gain = 10.00 entspricht dies einem Bereich von 10 V bzw. 20 Wenn z.B. - Seite 14 FX 360 DIGITAL DISPLAY Menüpunkt Auswahl Beschreibung Char 2 Charakteristik Ausgang 2 GE ◙ Greater/Equal Ausgang 2 wird statisch HIGH, wenn Anzeigewert ≥ Vorwahlwert 2 Lower/Equal Ausgang 2 wird sofort statisch HIGH, wenn Anzei- gewert ≤ Vorwahlwert 2 Greater/Equal (Wischimpuls, 300 ms) Ausgang 2 wird dynamisch HIGH, wenn Anzeige- wert ≥...
-
Seite 15: Hysterese Der Schaltausgänge (Dx2003)
FX 360 DIGITAL DISPLAY 7.5 Hysterese der Schaltausgänge (DX2003) Menüpunkt Auswahl Beschreibung HYSt 1 Hysterese Ausgang 1 0 ... 99999 Bestimmt die Schalthysterese zum eingestellten 0 ... 99999 Schaltpunkt Ausgang 1. 0 ... 99999 Die Hysterese ist nur wirksam bei den Betriebs- arten RPM und Time in Verbindung mit den 0 ... -
Seite 16: Betriebsparameter
FX 360 DIGITAL DISPLAY 8 Betriebsparameter Die Betriebsparameter werden angewählt, indem die [Mode/Enter]-Taste 3 Se- kunden betätigt wird. Es erscheinen nur Parameter, die für die vorher gewählte Betriebsart relevant sind (RPM, Time, Timer, Count oder Speed). 8.1 RPM: Betrieb als Frequenz-, Drehzahl- und Geschwindigkeitsmesser Menüpunkt Auswahl Beschreibung... -
Seite 17: Time: Betrieb Als Durchlaufzeitanzeige (Reziproke Drehzahl)
FX 360 DIGITAL DISPLAY ���������� Menüpunkt Auswahl Beschreibung Filter Anzahl der Mittelwertzyklen ���������� ���������� ���������� ���������� Zur Vermeidung von Anzeigeschwankungen bei unstabilen Eingangsfrequenzen. ���������� Voreinstellung = OFF (Filter AUS) � �� �������� ��� AnaBeg/-End Analog-Beginn/Ende (nur DX2002) � �� �������� ��� �... - Seite 18 � �� �������� ��� � �� �������� ��� � �� �������� ��� FX 360 DIGITAL DISPLAY � �� �������� ��� � �� �������� ��� Menüpunkt Auswahl Beschreibung � �� �������� ��� � �� �������� ��� �������������� Frequency Referenzfrequenz [Hz] � �� �������� ��� �...
-
Seite 19: Timer: Betrieb Als Stoppuhr, Zeitmesser
FX 360 DIGITAL DISPLAY 8.3 Timer: Betrieb als Stoppuhr, Zeitmesser Offene NPN-Eingänge sind in dieser Betriebsart grundsätzlich „HIGH“ und offene PNP-Eingänge grundsätzlich „LOW“. Menüpunkt Auswahl Beschreibung PreSelection Schaltpunkt Ausgang 1 (nur DX2003) � �� �������� ��� Voreinstellung Ausgang 1 = 10000 �... -
Seite 20: Count: Betriebsart Als Zähler
FX 360 DIGITAL DISPLAY Menüpunkt Auswahl Beschreibung Latch Speicheranzeige NO ◙ Zeitablauf ist in der Anzeige sichtbar. Die Anzeige speichert das Endergebnis der letz- � �� �������� ��� ten Zeitmessung, während die neue Messung im Hintergrund abläuft. � �� �������� ��� �... - Seite 21 � �� �������� ��� ��� �������� ��� FX 360 DIGITAL DISPLAY � �� �������� ��� � �� �������� ��� � �� �������� ��� � �� �������� ��� � �� �������� ��� ��� �������� ��� � �� �������� ��� � �� �������� ��� �...
-
Seite 22: Speed: Geschwindigkeitsanzeige Aus Laufzeitmessung
FX 360 DIGITAL DISPLAY 8.5 Speed: Geschwindigkeitsanzeige aus Laufzeitmessung Eingang A dient als Start-Eingang und Eingang B als Stop-Eingang für eine Lauf- zeitmessung. Das Gerät ermittelt daraus die Geschwindigkeit eines passierenden Objekts. Menüpunkt Auswahl Beschreibung PreSelection Schaltpunkt Ausgang 1 (nur DX2003) �... -
Seite 23: Werkseitige Voreinstellungen
FX 360 DIGITAL DISPLAY ���������� Menüpunkt Auswahl Beschreibung ���������� AnaBeg/-End Analog-Beginn/Ende (nur DX2002) ���������� � �� �������� ��� ���������� Hier kann ein Ausschnitt des gesamten Mess- � �� �������� ��� � �� �������� ��� bereiches mit dem gewählten Analogbereich � �� �������� ��� dargestellt werden. -
Seite 24: Wartung, Instandsetzung Und Entsorgung
FX 360 DIGITAL DISPLAY Bezeichnung Display-Text Min-Wert Max-Wert Voreinstellung Timer Auflösung bASE SEC.000 Start/Stop StArt Start_Stop Auto-Reset rESEt Speicheranzeige LAtcH Count Zähler-Mode modE A_B. 1 Faktor FActor 0.0001 9.9999 1.0000 Setzwert -99999 99999 Reset/Set rESEt Fr u E Dezimalpunkt dPoint 000000 Speed Messzeit (Laufzeit)
