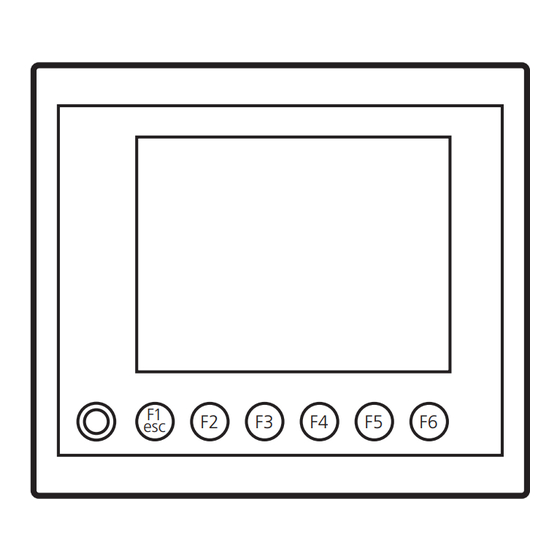

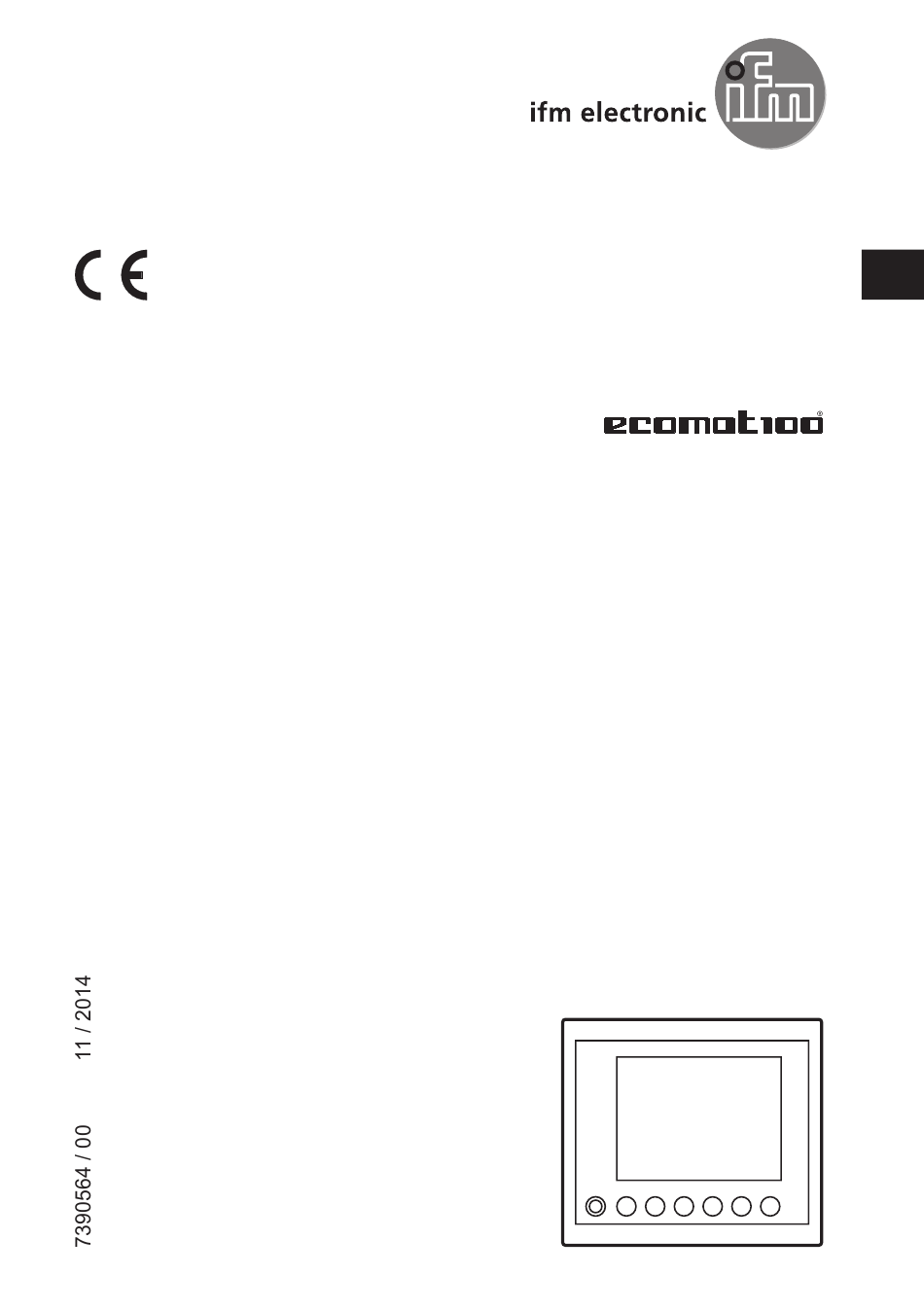

- Seite 1 Montage- und Installationshinweise Prozess- und Dialoggerät PDM 360 CR1050 CR1051 CR1060...
-
Seite 2: Inhaltsverzeichnis
Prozess- und Dialoggerät PDM 360 Inhalt 1 Sicherheitshinweise � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 3 2 Bestimmungsgemäße Verwendung �... -
Seite 3: Sicherheitshinweise
An den Anschlusssteckern dürfen nur die in den technischen Daten, bzw� auf dem Geräteaufdruck angegebenen Signale eingespeist bzw� die zugelassenen Zube- hörkomponenten der ifm electronic gmbh angeschlossen werden� Schalten Sie alle Geräte extern spannungsfrei bevor Sie irgendwelche Arbeiten an ihnen vornehmen� Schalten Sie ggf� auch unabhängig versorgte Ausgangslast- kreise ab�... -
Seite 4: Bestimmungsgemäße Verwendung
Prozess- und Dialoggerät PDM 360 2 Bestimmungsgemäße Verwendung Das Prozess- und Dialoggerät PDM 360 ist ein programmierbares Grafikdisplay zur Steuerung, Parametrierung und Bedienung von mobilen Maschinen und Anla- gen� Die Kommunikation mit anderen Systemkomponenten, wie z�B� dezentrale I/O- Module, erfolgt über eine CAN-Schnittstelle mit dem CANopen Protokoll�... -
Seite 5: Programmierung
Vorschriften eine Abnahme durch entsprechende Prüf- und Überwachungsorganisationen dürchführen lassen� 3.1 Setup und Onlinehilfe Im Auslieferungszustand ist das PDM 360 für die Programmierung mit CoDeSys ab Version 2�3�3 vorbereitet� Kurz nach dem Einschalten des Gerätes wird für ca� 10-15 Sekunden das Startbild gezeigt�... -
Seite 6: Montage
→ Datenblatt-Suche → z.B. CR1050 → Zubehör *) Das Snap-in Set (EC1452) und das Fixing Set (EC1453) nur zusammen mit der Dichtung/Vibrationsdämpfung (EC1451) einsetzen� 4.2 Dichtung/Vibrationsdämpfung Dichtung/Vibrationsdämpfung von hinten über das Gerät stülpen� 1: EC1451 Dichtung/Vibrationsdämpfung für PDM 360 2: Die Polyesterfolie liegt auf dem Dialoggerät... -
Seite 7: 4�3 Schalttafeleinbau Mit Haltewinkel (Fixing-Set Ec1453)
Prozess- und Dialoggerät PDM 360 4.3 Schalttafeleinbau mit Haltewinkel (Fixing-Set EC1453) Die Haltewinkel ermöglichen die waagerechte, senkrechte oder Überkopfmontage des Dialoggerätes� Diese Einbauart ist geeignet für Materialstärken bis 8 mm� Beachten Sie den benötigten Freiraum für die Haltewinkel! 1: Haltewinkel 1: Freiraum für Haltewinkel... -
Seite 8: 4�4 Konsoleneinbau Mit Befestigungsclips (Snap-In Set Ec1452)
Prozess- und Dialoggerät PDM 360 4.4 Konsoleneinbau mit Befestigungsclips (Snap-in Set EC1452) Diese Montageart vorzugsweise für eine aufliegende Geräteposition wählen, da die Gerätebefestigung nur durch die Federkraft der Befestigungsclips erfolgt� Der Neigungswinkel der Konsole darf 45° nicht überschreiten� Bei der Wahl des Einbauortes beachten: Zum Lösen der Befestigungsclips muss die Geräterückseite zugänglich... -
Seite 9: 4�5 Aufbaumontage Mit Ram
Prozess- und Dialoggerät PDM 360 4.5 Aufbaumontage mit RAM -Mount-System (EC1410...EC1414) ® Mit den als Zubehör erhältlichen RAM -Mount Bauteilen kann das Dialoggerät als ® festmontiertes Standgerät genutzt werden� Zwei Kugelköpfe ermöglichen dabei eine variable Ausrichtung des Gerätes� Die Geräterückseite ist für die Verschraubung der Montageplatte vorbereitet�... -
Seite 10: Elektrischer Anschluss
Prozess- und Dialoggerät PDM 360 5 Elektrischer Anschluss 5.1 Allgemein Anschlussbelegungen → 7 Technische Daten Um den elektrischen Störschutz sicherzustellen, muss das Gehäuse mit GND verbunden werden (z�B� mit der Fahrzeugmasse)� Sämtliche Abschirmleitungen des Anschlusskabels müssen mit GND ver- bunden werden (z�B� Fahrzeugmasse)�... -
Seite 11: 5�4 Service-Schnittstellen (Nur Für Den Service-Betrieb)
Prozess- und Dialoggerät PDM 360 5.4 Service-Schnittstellen (nur für den Service-Betrieb) 1: RS-232 9-pol� D-Sub-Stecker 2: Ethernet 8-pol� RJ45-Stecker 3: 24 V DC Versorgung über 3,5 mm Hohlstecker (nur optional) 4: PCMCIA-Slot, Typ I/II Die Service-Schnittstellen sind nicht für den dauerhaften Betriebsanschluss vorgesehen�... -
Seite 12: 7�1 Cr1050
250 mA (bei 24 V DC) Kurzschluss-/Verpolungsschutz elektronisch Prozessor Motorola PowerPC MPC823E, 50 Mhz Programm-/Datenspeicher 24 MByte (Flash) Datenspeicher 32 MByte SDRAM ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen Technische Änderungen behalten wir uns ohne Ankündigung vor! CR1050 / Seite 1 03.12.2013... - Seite 13 Impuls 3b, Funktionszustand A Impuls 4, Funktionszustand A Impuls 5, Funktionszustand A Sonstige Prüfungen EN 60068 für Klima und Mechanik ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen Technische Änderungen behalten wir uns ohne Ankündigung vor! CR1050 / Seite 2 03.12.2013...
- Seite 14 IEEE 802.3, 10BASE-T Potential TxD + Paar 1 TxD – ” RxD + Paar 2 RxD – ” ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen Technische Änderungen behalten wir uns ohne Ankündigung vor! CR1050 / Seite 3 03.12.2013...
-
Seite 15: 7�2 Cr1051
300 mA (bei 24 V DC) Kurzschluss-/Verpolungsschutz elektronisch Prozessor Motorola PowerPC MPC823E, 50 Mhz Programm-/Datenspeicher 32 Mbyte (Flash) Datenspeicher 32 Mbyte SDRAM ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen Technische Änderungen behalten wir uns ohne Ankündigung vor! CR1051 / Seite 1 11.11.2014... - Seite 16 Impuls 4, Schärfegrad 4, Funktionszustand A Impuls 5a, Schärfegrad 3, Funktionszustand A Sonstige Prüfungen EN 60068 für Klima und Mechanik ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen Technische Änderungen behalten wir uns ohne Ankündigung vor! CR1051 / Seite 2 11.11.2014...
- Seite 17 IEEE 802.3, 10BASE-T Potential TxD + Paar 1 TxD – ” RxD + Paar 2 RxD – ” ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen Technische Änderungen behalten wir uns ohne Ankündigung vor! CR1051 / Seite 3 11.11.2014...
-
Seite 18: 7�3 Cr1060
280 mA (bei 24 V DC) Kurzschluss-/Verpolungsschutz elektronisch Prozessor Motorola PowerPC MPC823E, 50 Mhz Programm-/Datenspeicher 24 MByte (Flash) Datenspeicher 32 MByte SDRAM ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen Technische Änderungen behalten wir uns ohne Ankündigung vor! CR1060 / Seite 1 03.12.2013... - Seite 19 Impuls 4, Schärfegrad 4, Funktionszustand A Impuls 5a, Schärfegrad 3, Funktionszustand A Sonstige Prüfungen EN 60068 (Klima), ISO 16750-3 (Mechanik) ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen Technische Änderungen behalten wir uns ohne Ankündigung vor! CR1060 / Seite 2 03.12.2013...
- Seite 20 IEEE 802.3, 10BASE-T Potential TxD + Paar 1 TxD – ” RxD + Paar 2 RxD – ” ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen Technische Änderungen behalten wir uns ohne Ankündigung vor! CR1060 / Seite 3 03.12.2013...
