Betriebsanleitung
DE
Monitor
FR-1 / FR-1N

Werbung

loading

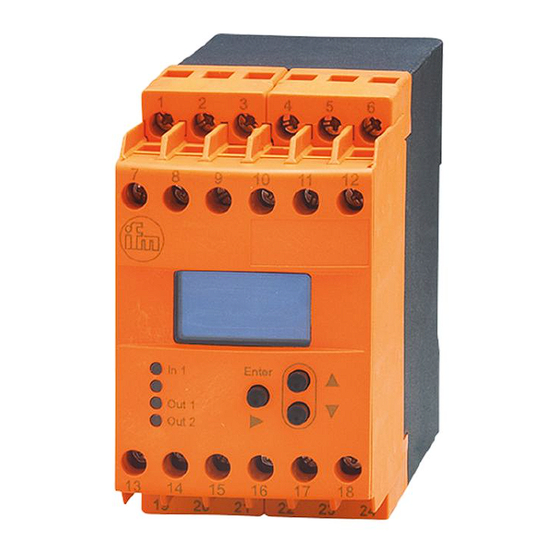

Inhaltszusammenfassung für IFM Electronic ecomat 200 FR-1

  • Seite 1 Betriebsanleitung Monitor FR-1 / FR-1N...
  • Seite 2 Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������4 1�1 Verwendete Symbole �������������������������������������������������������������������������������������4 1�2 Verwendete Warnhinweise ����������������������������������������������������������������������������4 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������5 2�1 Allgemein �������������������������������������������������������������������������������������������������������5 2�2 Zielgruppe ������������������������������������������������������������������������������������������������������5 2�3 Elektrischer Anschluss �����������������������������������������������������������������������������������5 2�4 Bedienung �����������������������������������������������������������������������������������������������������6 2�5 Einbauort �������������������������������������������������������������������������������������������������������6 2�6 Gehäusetemperatur ���������������������������������������������������������������������������������������6 2�7 Eingriffe in das Gerät �������������������������������������������������������������������������������������6 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������6 4 Bedien- und Anzeigeelemente �����������������������������������������������������������������������������8 4�1 Display Standby-Modus ���������������������������������������������������������������������������������9...
  • Seite 3 7 Navigation und Parameter-Übersicht�����������������������������������������������������������������14 7�1 Systemparameter ����������������������������������������������������������������������������������������15 7�1�1 FOx �����������������������������������������������������������������������������������������������������15 7�1�2 SOx �����������������������������������������������������������������������������������������������������15 7�1�3 FWx ����������������������������������������������������������������������������������������������������16 7�1�4 NC1 ����������������������������������������������������������������������������������������������������16 7�1�5 DIM �����������������������������������������������������������������������������������������������������16 7�1�6 VER ����������������������������������������������������������������������������������������������������17 7�1�7 AO3 �����������������������������������������������������������������������������������������������������17 7�2 Applikationsparameter ���������������������������������������������������������������������������������17 7�2�1 SPx �����������������������������������������������������������������������������������������������������17 7�2�2 HYx �����������������������������������������������������������������������������������������������������17 7�2�3 STx �����������������������������������������������������������������������������������������������������17 7�2�4 DTx �����������������������������������������������������������������������������������������������������18 7�2�5 FTx �����������������������������������������������������������������������������������������������������18 7�2�6 FA3 �����������������������������������������������������������������������������������������������������18...
  • Seite 4 1 Vorbemerkung Dieses Dokument ist Bestandteil des Gerätes und enthält Angaben zum korrekten Umgang mit dem Produkt� Dieses Dokument richtet sich an Fachkräfte� Dabei handelt es sich um Personen, die aufgrund ihrer Ausbildung und ihrer Erfahrung befähigt sind, Risiken zu erkennen und mögliche Gefährdungen zu vermeiden, die der Betrieb oder die Instandhaltung des Gerätes verursachen kann�...
  • Seite 5 2 Sicherheitshinweise 2.1 Allgemein Befolgen Sie die Angaben der Betriebsanleitung� Nichtbeachten der Hinweise, Verwendung außerhalb der nachstehend genannten bestimmungsgemäßen Ver- wendung, falsche Installation oder Handhabung können Beeinträchtigungen der Sicherheit von Menschen und Anlagen zur Folge haben� Der Einbau und Anschluss muss den gültigen nationalen und internationalen Nor- men entsprechen�...
  • Seite 6 2.4 Bedienung Vorsicht bei Bedienung im eingeschalteten Zustand� Sie ist aufgrund der Schutzart IP 20 nur durch Fachkräfte zulässig� Die Gerätekonstruktion entspricht Schutzklasse II vorbehaltlich des Klemmen- bereichs� In diesem ist erst bei vollständig eingeschraubter Klemmschraube ein Schutz gegen zufälliges Berühren (Fingersicherheit nach IP 20) für die Bedienung durch Fachpersonal gegeben�...
  • Seite 7 In 1 MONITOR FR-1 Out 1 Out 2 Out 3 Beispiel: Drehzahlüberwachung einer Windkraftanlage 1: Impulsgeber an der Rotor- oder Generatorwelle 2: Windkraftanlage 3: Schaltausgänge 4: Analogausgang 5: Meldungen entsprechend der gewählten Schaltfunktionen 6: Aufzeichnung oder Anzeige WARNUNG Das Gerät ist nicht für sicherheitsrelevante Aufgaben im Sinne des Personen- schutzes zugelassen�...
  • Seite 8 4 Bedien- und Anzeigeelemente CH1 CH2 CH3 RUN PRG KEY 0.0.0.0.0 F...-xN (NAMUR) Enter Out1 Out2 OLED-Display Indikatoren für Eingangskanäle und Betriebsmodi CH... Eingangskanäle Run-Modus (Arbeitsbetrieb) Testmodus (Überprüfung des Schaltverhaltens ohne ange- schlossenem Impulsgeber) Programmiermodus (Einstellen der Parameterwerte) Verriegelung Ist- und Parameterwerte (5-stellig, numerisch) Drehzahl 0���60�000 RPM Impulse...
  • Seite 9 Tasten [▲] und [▼] Wahl der Istwertanzeige, Parameteranwahl, Einstellen der Parameterwerte Taste [Enter/►] Anwahl des Betriebsmodus, Übernahme des Parameterwertes, Frontreset LEDs In1/2 (gelb) Eingangsimpulse LEDs Out1/2 (grün) Schaltzustand der Ausgänge 1 und 2 Ausgang ist nicht geschaltet� (Relais abgefallen, Transistor gesperrt) Ausgang ist geschaltet�...
  • Seite 10 5.2 Montage der Sensoren ► Montagehinweise des Herstellers befolgen� 6 Elektrischer Anschluss 6.1 Klemmenbelegung Monitor FR-1 Monitor FR-1N Power Power AC or DC Sensor Sensor supply supply I<0,1mA Out 1 Out 1 I>6,0mA In 1 In 1 I>1,6mA Sensor supply Out 2 Out 2 Reset 1...
  • Seite 11 Wird das Gerät AC versorgt, genügt die für die Sensorversorgung bereitgestellte Kleinspannung den SELV-Kriterien gemäß EN 61010, Überspannungskategorie II, Verschmutzungsgrad 2� 6.2.2 DC-Versorgung ► Bei einer DC-Versorgung die SELV-Kriterien (Schutzkleinspannung) einhalten� ► Die DC-Versorgungsleitung L+ (Klemme 2) extern mit einer 315 mA T Siche- rung absichern (5 x 20 mm oder vergleichbar)�...
  • Seite 12 Mit Öffnen des Kontaktes (Wegnahme der +24 V DC) startet die Anlaufüberbrü- ckung oder die Speicherrücksetzung� Ein +24 V DC Dauersignal führt zu einer dauerhaften Überbrückung der Überwachung, d�h� es wird derselbe Zustand gemeldet, wie während der Anlaufüberbrückung� Die Überwachung startet nach Wegnehmen der Spannung und Ablauf der eingestellten Anlaufüberbrückungszeit�...
  • Seite 13 Werden die Relaisausgänge zum Schalten sehr kleiner Ströme benutzt (z�B� SPS-Eingänge), können erhebliche Übergangswiderstände auftreten� Für diese Zwecke die Transistorausgänge nutzen� 6.4.2 Transistorausgänge (Out1, 2) ► Die Transistorausgänge benötigen eine externe +24 V DC Versorgung an Klemme 3� ► Bezugspunkt (GND) des externen Netzteils mit Klemme 1 des Monitors verbin- den�...
  • Seite 14 7 Navigation und Parameter-Übersicht Die Navigation, Werteingabe und Bestätigung innerhalb der spaltenförmig ange- legten Parameter erfolgt mit den Tasten [▲] / [▼] und [Enter/►]. RUN-Modus Parameterbereich und PRG-Modus FW1* FW2* Input 1 [RPM/Hz] Output 3 [mA] 1: Anzeige: Istwert Eingang 1 2: Anzeige: Istwert Ausgang 3 3: zurück in RUN-Modus A: Systemparameter...
  • Seite 15 7.1 Systemparameter 7.1.1 FOx Function Output (Schaltfunktion Ausgänge 1/2) Relais zieht an (Transistorausgang leitend) bei Unterschreiten des Schaltpunktes SPx (Zustandsmeldung: "Minimaldrehzahl"/"Blockiert")� Relais fällt ab (Transistorausgang gesperrt) bei Unterschreiten des Schaltpunktes SPx (Fehlermeldung: "Unterdrehzahl"/"Blockiert")� Relais zieht an (Transistorausgang leitend) bei Überschreiten des Schaltpunktes SPx (Zustandsmeldung: "Drehzahl erreicht")�...
  • Seite 16 7.1.3 FWx Function Wire Break Monitoring (Leitungsüberwachung, nur F���-xN) Relaisverhalten bei Leitungsfehler oder Kurzschluss, Eingangsfrequenz = 0 Frequenz > SPx FWx = inaktiv (0) FWx = aktiv (1) FOx = 1 oder 4 Relais zieht an Relais fällt ab FOx = 2 oder 3 Relais fällt ab Relais bleibt abgefallen Frequenz <...
  • Seite 17 7.1.6 VER Software Version Abfragemöglichkeit der installierten Software-Version (5-stellige Zahl mit Kürzel VCO) 7.1.7 AO3 Analogue Offset (Analog-Anfangswert für Analogausgang 3) Stromwert, der bei einem Eingangswert von 0 Hz/RPM angezeigt und ausgegeben wird� Wertebereich 0,0���20 mA (typische Einstellung: 0,0 oder 4,0 mA) Voreinstellung 4,0 mA 7.2 Applikationsparameter...
  • Seite 18 Voreinstellung 0,0 (keine Anlaufüberbrückung) 7.2.4 DTx Delay Time (Verzögerungszeit Ausgänge 1/2) Ermöglicht ein verzögertes Schalten der Ausgänge 1/2� Der jeweilige Ausgang schaltet erst, wenn der Zustand der Schaltpunktüberschreitung oder -unterschreitung länger als die hier eingestellte Zeit andauert� Werte 0,0���1000,0 s Voreinstellung 0,0 (keine Verzögerungszeit) 7.2.5 FTx...
  • Seite 19 8 Programmierung WARNUNG Wird während des Betriebs eine Programmierung durchgeführt, können Sie mit berührungsgefährlichen Spannungen in Kontakt kommen� Stellen Sie daher sicher, dass eine Elektrofachkraft die Programmierung übernimmt� Parameter-Änderungen während des Betriebs, insbesondere Änderungen der Schaltfunktion und der Schaltpunkte, können zu Fehlfunktionen in der Anlage führen�...
  • Seite 20 RUN PRG RUN PRG Einstellen oder verändern des Parameterwertes RUN PRG ► Tasten [▲] / [▼] betätigen, bis der gewünschte Parameterwert RUN PRG angezeigt wird (→ 8.2.3 Numerische Eingaben). 15.0 RUN PRG 15.0 RUN PRG Übernahme des eingestellten Parameterwertes 15.0 15.0 ►...
  • Seite 21 Sobald die Taste losgelassen wird, blinkt die aktive Dekade� Sie wird durch Ein- zeldruck auf die Tasten [▲] oder [▼] eingestellt. Danach blinkt die vorhergehende Dekade und kann eingestellt werden� 8.2.4 Factory Reset Die werkseitigen Grundeinstellungen können durch gleichzeitiges Betätigen von [▲] und [▼] während des Netz-Einschaltens zurückgeholt werden.
  • Seite 22 9 Testmodus Im Testmodus kann das Schaltverhalten des Monitors ohne angeschlossenem Impulsgeber überprüft, eingestellt und gespeichert werden� Der Monitor durchläuft einen frei definierbaren Frequenzbereich und schaltet die Ausgänge entsprechend der gewählten Schaltfunktion und der Schaltpunkte� 9.1 Testmodus aktivieren ► Betriebsspannung anlegen und gleichzeitig [Enter/►] betätigen. >...
  • Seite 23 9.3 Testparameter Sweep on input 1 Änderungsgeschwindigkeit der Testfrequenz Werte 1���5 (1 = schnell, 5 = langsam) Voreinstellung Test Start on input 1 Anfangswert der Testfrequenz Werte 1���60�000 RPM bzw� 0,1���1000,0 Hz Voreinstellung 50 RPM Test Stop on input 1 Endwert der Testfrequenz Werte 1���60�000 RPM bzw�...
  • Seite 24 10 Maßzeichnung 124,7 11 Technische Daten 11.1 Kurzübersicht Art�-Nr� DD2503 DD2510 DD2603 Monitortyp FR-1 FR-1 FR-1N Versorgungsspannung Frequenzbereich siehe Typenschild Leistungsaufnahme Sensortypen PNP/NPN; NAMUR NAMUR (nach EN 50227) Sensorversorgung 24 V DC 8,2 V DC Eingangsfrequenz ≤ 5 kHz ≤ 3 kHz ≤...
  • Seite 25 Art�-Nr� DD2503 DD2510 DD2603 Lagertemperatur -40���85 °C -25���80 °C -40���85 °C Max� relative Luftfeuchte 80 % (31 °C) linear abnehmend bis 50 % (40 °C) Maximale Betriebshöhe 2000 m über NN Anschluss 21 Doppelkammerkastenklemmen; 2 x 2,5 mm² (AWG 14) cULus-Prüfbedingungen Gehäusemaße für Erwärmungsprüfung: 200 x 200 x 150 mm...
