CONSIGNES D'UTILISATION

DÉBRANCHEZ LE TOUR DU SECTEUR
AVANT DE CONTINUER !

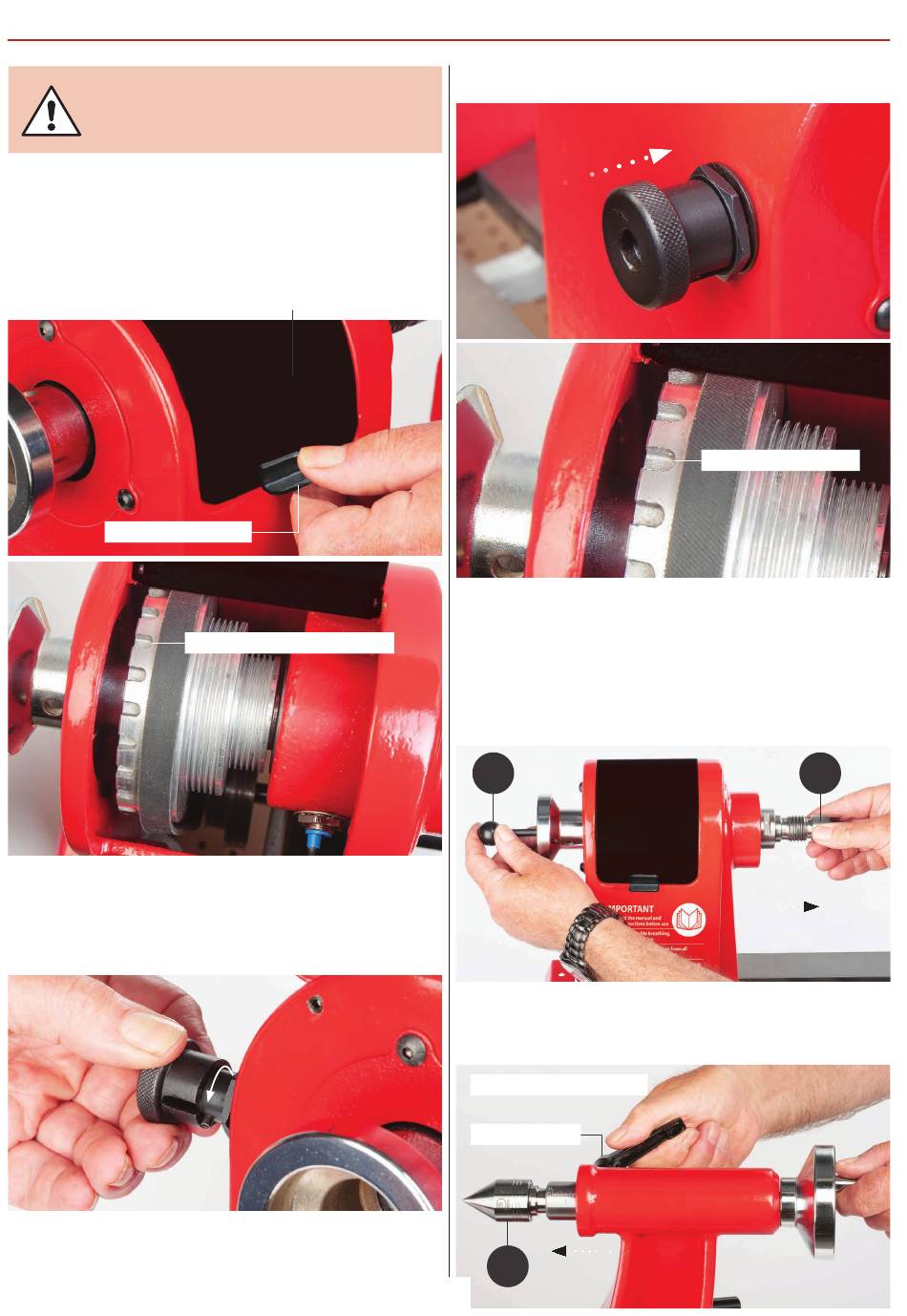

Mécanisme d'indexage
Le mécanisme d'indexage est utile pour les colonnes cannelées, les
cadrans et le positionnement précis de trou. La poulie d'indexage
dispose de 24 positions, voir figures 10 et 11.
Fig. 10 et 11
Poignée du panneau
1. Ouvrez le panneau d'accès de la poupée, tirez le bouton du doigt
d'indexage vers l'arrière de la poupée et tournez-le jusqu'en posi-
tion débloquée, voir figure 12.
Fig. 12
2. Faites tourner la broche en tournant le volant de manœuvre de la
poupée, abaissez le bouton du doigt d'indexage jusqu'à ce qu'il soit
enclenché dans une des 24 rainures d'indexage, voir figures 13 et 14.
Remettez en place le panneau d'accès.
Panneau d'accès
24 positions d'indexage
Enlèvement de la griffe d'entraînement et de la contre-pointe
Trouvez le poussoir (E), insérez-le au centre du volant de manœuvre
de la broche pour faire sortir la griffe d'entraînement (F), voir figure 15.
Répétez l'opération pour la contre-pointe (G)
E
Réglage de la contre-poupée
Réglage du fourreau
Vis à poignée
G
50
Fig. 13 et 14
Rainure d'indexage
Fig. 15
F
Fig. 16
