Art.-Nr. 107701 Originalanleitung AW355WL Drechselbank DATUM: 01/02/2021 BUCHVERSION: 04... -
Seite 22: Axminster Tool Centre Ltd Axminster Devon Ex13 5Ph Uk
30-31-32-33 Optionales Zubehör Wartung Explosionszeichnungen/Teilelisten 36-37 Schaltplan Notizen Zert.-Nr: MC1420VDA EU-Konformitätserklärung Axminster Tool Centre Ltd Diese Maschine entspricht den folgenden Richtlinien: Axminster Devon EX13 5PH UK axminstertools.com 2006/42/EG EN 61029-1:2009+A11 erklärt hiermit, dass die nachfolgend 06/42/EG - Anhang I/05.2006 beschriebene Maschine:... -
Seite 23: Was Ist Inbegriffen
WAS IST INBEGRIFFEN Anzahl Artikel Pos. Modell-Nr. AW355WL Drechselbank 204 mm Werkzeugauflage 100 mm Aufspannscheibe Schraubenschlüssel Ausstoßdorn Axminster 4-Zacken Stirnmitnehmer (Art.-Nr. 340106) Axminster Standard 60˚ Mitlaufkörnerspitze (Art.-Nr. 340203) Netzkabel Bedienungsanleitung... -
Seite 24: Allgemeine Anweisungen Für (230 V~) Maschinen
ALLGEMEINE ANWEISUNGEN FÜR (230 V~) MASCHINEN • Vor dem Betrieb erneut das Drechselwerkzeug auf festen Sitz in der Die folgenden Hinweise helfen Ihnen, gute Arbeitspraktiken einzuhalten, sich selbst und Ihre Kollegen zu schützen und Ihre Maschine überprüfen und kontrollieren, ob die korrekte Drehzahl Werkzeuge und Geräte in gutem Zustand zu halten. -
Seite 25: Technische Daten
TECHNISCHE DATEN Art.-Nr. 107701 Modell AW355WL Klassifizierung Werkstatt Leistung 750 W 230 V 50 Hz 1 Ph Drehzahl 250-3.550 U/min Spindelgewinde T38 M33 x 3,5 mm Reitstockkonus 2 MT Spitzenweite 510 mm Drehdurchmesser über Bett 355 mm Werkzeugauflage Schaftdurchmesser 25,4 mm Gesamtmaße L x B x H... - Seite 26 Werkzeughalter/Tragegriff 6. Stellen Sie die Drehbank auf eine Werkbank und justieren Sie die vier Füße, bis sie waagerecht stehen. Optionales Zubehör (siehe Seite 14) Bitte kontaktieren Sie unseren Kundendienst für weitere Informatio- nen oder besuchen Sie unsere Website axminster.co.uk. Bodenständer...
-
Seite 27: Abbildung Und Teilebeschreibung

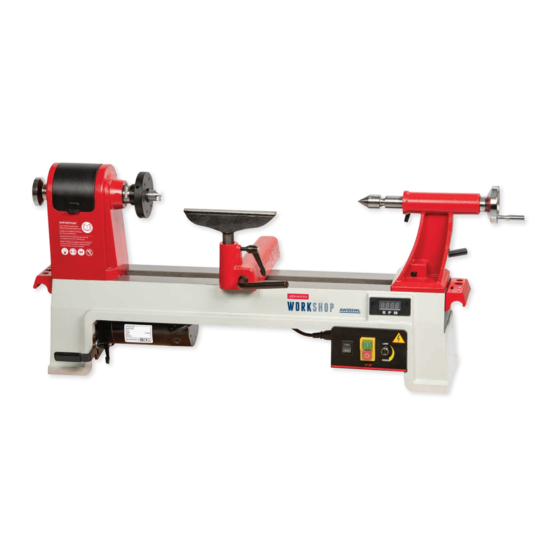

ABBILDUNG UND TEILEBESCHREIBUNG Spindelstockrad Zugangsklappe zum Spindelstock Reitstockpinole Reitstock Radgriff 4-Zacken-Stirnmitnehmer 60˚ Mitlaufkörnerspitze Verriegelungsgriff Klemmhebel Handauflagenunterteil Motorverriegelungsgriff Schaltkasten Motorbedienungsgriff Werkzeughalter/Tragegriff 24 Teilungen Antriebsriemen Spindelriemenscheibe mit 24-facher Teilung Digitalanzeige der Spindeldrehzahl... - Seite 28 ABBILDUNG UND TEILEBESCHREIBUNG Vorwärts/Rückwärts-Schalter zum Ändern der Spindelrichtung (A) Variable Drehzahlregelung (Schalter NICHT betätigen, wenn die Drehbank in Bewegung ist) 250-3.550 U/min EIN/AUS NVR-Schalter (B) Griff (A) zum Anheben/Absenken des Motors Werkzeughalter/Tragegriff für Antriebsriemenposition; Motorarretierung (B) zu beiden Enden der Drehbank Reitstockradgriff (A), Pinolenarretierung (B), 100 mm Aufspannscheibe Reitstockarretierung (C)
- Seite 29 ABBILDUNG UND TEILEBESCHREIBUNG ARRETIERSTIFT NICHT ZUM VERRIEGELN DER SPINDEL BEIM ABNEHMEN ODER AUFSETZEN DER AUFSPANNSCHEIBE VERWENDEN. Reitstockpinole Skala Arretierstift Spindelstock Reitstock Werkzeugauflage Drehbett Handauflagenunterteil Schaltkasten mit Kühlkörper DC-Bürstenmotor Zugang zur Motorbürste Reitstockarretierung Drehbankfuß Arretierstift (A) verriegelt Zugangsklappe für untere Motorriemenscheibe Arretierstift (B) entriegelt...
-
Seite 30: Bedienungsanleitung
BEDIENUNGSANLEITUNG Abb. 13-14 TRENNEN SIE DIE DREHBANK VOM STROMNETZ, BEVOR SIE FORTFAHREN! Teileinrichtung Die Teileinrichtung ist nützlich für Kannelierungen, Ziffernblätter und die genaue Positionierung von Bohrungen. Die Teilscheibe hat 24 Positionen, siehe Abb. 10-11. Abb. 10-11 Zugangsklappe Teilungsschlitz Klappengriff Entfernen von Mitnehmer und Körnerspitze Nehmen Sie den „Austoßdorn“... - Seite 31 BEDIENUNGSANLEITUNG Abb. 17 Abb. 19 Sechskantschlüssel Reitstockbewegung Verriegelungsgriff Abb. 20 TRENNEN SIE DIE DREHBANK VOM STROMNETZ, BEVOR SIE FORTFAHREN! ARRETIERSTIFT NICHT ZUM VERRIEGELN DER SPINDEL BEIM ABNEHMEN ODER AUFSETZEN DER AUFSPANNSCHEIBE VERWENDEN. HINWEIS: LÖSEN SIE DIE BEIDEN GEWINDESTIFTE AUSREICHEND, WENN SIE DIE AUFSPANNSCHEIBE AUFSETZEN ODER ABNEHMEN.
- Seite 32 BEDIENUNGSANLEITUNG Ändern der Drehzahl der Drehbank TRENNEN SIE DIE DREHBANK VOM STROMNETZ, BEVOR SIE FORTFAHREN! 1. Öffnen Sie die Zugangsklappe, siehe Abb. 10-11. Lösen Sie die vier Schrauben, mit denen die Zugangsklappe der Motorriemenscheibe (A) befestigt ist (siehe Abb. 21-22). Abb.
- Seite 33 BEDIENUNGSANLEITUNG ACHTEN SIE DARAUF, DASS DER RIEMEN RICHTIG IN DEN RILLEN DER RIEMENSCHEIBE SITZT! SPINDEL 2. Wählen Sie „Vorwärts oder Rückwärts“ am Wahlschalter, ändern Sie während des Betriebs NICHT die Drehrichtung, siehe Abb. 30 . 3. Vergewissern Sie sich, dass das Werkstück sicher eingespannt ist und alle Werkzeuge aus dem Arbeitsbereich entfernt wurden.
-
Seite 34: Optionales Zubehör
OPTIONALES ZUBEHÖR Art.-Nr. 104794 Bodenständer Der Bodenständer für die Axminster Craft AC355WL Drechselbank ist aus Kastenprofilstahl gefertigt, einfach zu montieren und stabil genug, um die Drechselbank sicher zu halten. Er ist höhenverstellbar von 610 mm bis 875 mm, um eine angenehme Arbeitshöhe zu schaffen. -
Seite 35: Wartung
VOM STROMNETZ! Täglich nach dem Gebrauch • Holzspäne vom Drehbankbett und der Werkzeugauflage entfernen. • Schmieren Sie eine dünne Wachsschicht, „Axminster Machine Wax“, Art.-Nr. 105806 (siehe Abb. 36) über das Drehbankbett, damit Werkzeugauflage und Reitstock besser über das Bett laufen und Korrosion verhindert wird. -
Seite 36: Explosionszeichnungen/Teilelisten
EXPLOSIONSZEICHNUNGEN/TEILELISTEN... - Seite 37 EXPLOSIONSZEICHNUNGEN/TEILELISTEN PART NO DESCRIPTION SET SCREW M8X10 FOOT TAILSTOCK LOCK LEVER BELT TENSION LOCK LEVER TAILSTOCK CLAMP BOLT FLAT WASHER TAILSTOCK CLAMP HDCAP SCREW M6X16 NUT M12 CAP SCREW M8X16 C-RING C-RING BELT DOOR ADJUSTING HANDLE HEX HEAD SCREW M5X10 TOOL REST CLAMP BOLT HD SCREW M8X12 PHLP HD SCREW M4X8...
-
Seite 38: Schaltplan
SCHALTPLAN... -
Seite 39: Notizen
NOTIZEN... -
Seite 40: Die Axminster-Garantie
Die Axminster-Garantie Kaufen Sie voller Vertrauen bei Axminster! Wir sind von der Qualität unserer Maschinen so überzeugt, dass wir auf alle Teile und Arbeiten eine 3-jährige Garantie aussprechen! Weitere Informationen erhalten Sie unter axminstertools.com/3years Die Verpackung kann recycelt werden. Verpackung bitte auf verantwortliche Weise entsorgen. -
