Seite 21: Aw305Wl

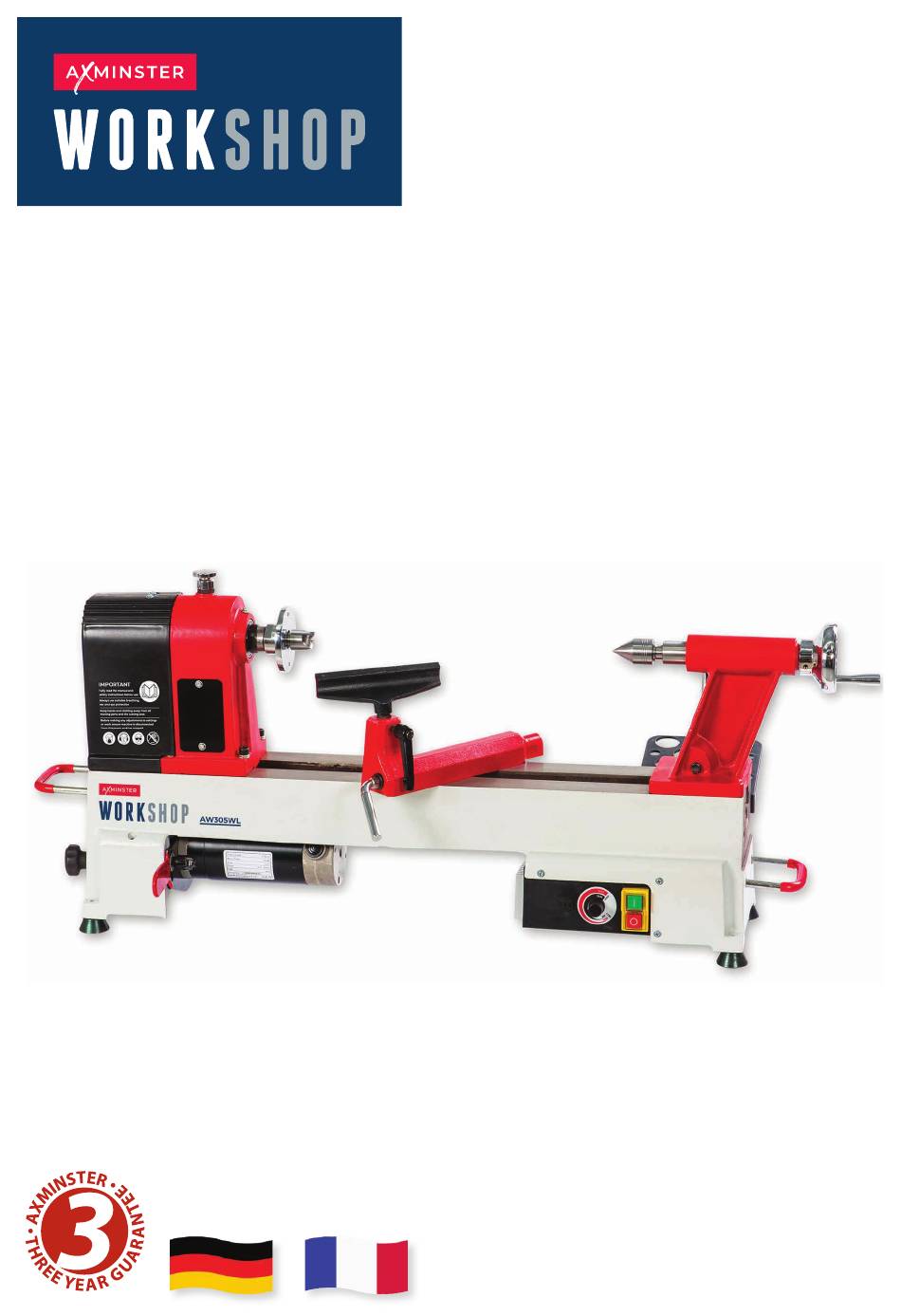

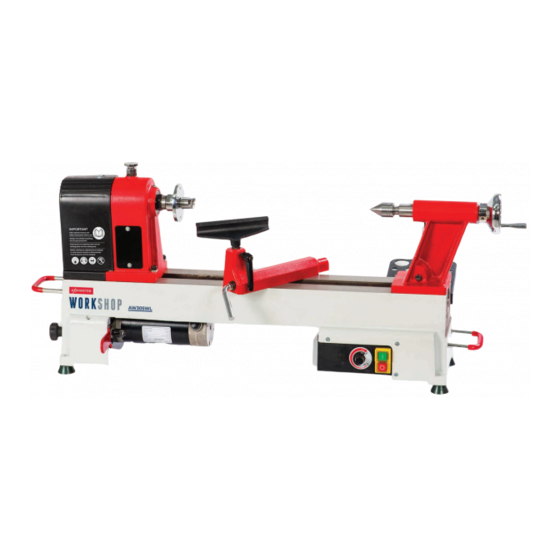

Art.-Nr. 107674 Originalanleitung AW305WL Drechselbank DATUM: 09/02/2022 BUCHVERSION: 04... -
Seite 22: En 61000-3-2:2006
Entfernen von Stirnmitnehmer/ mitlaufender Körnerspitze Wartung Explosionszeichnungen/Teilelisten 35-36-37 Schaltplan Notizen EU-KONFORMITÄTSERKLÄRUNG Zert.-Nr: MC1218DA EU-Konformitätserklärung Axminster Tool Centre Ltd Diese Maschine entspricht den folgenden Richtlinien: Axminster Devon EX13 5PH UK 2006/42/EG EN 55014-1:2006 axminstertools.com 2006/95/EG EN 55014-2:1997+A1+A2 erklärt hiermit, dass die nachfolgend 06/42/EG - Anhang I/05.2006... -
Seite 23: Was Ist Inbegriffen
Drechselbank (Arretierung der Teileinrichtung nicht an der Drechselbank montiert) AW305WL Handauflagenunterteil (montiert) 150 mm Werkzeugablage (am Handauflagenunterteil montiert) 75 mm Aufspannscheibe (am Spindelstock montiert) Axminster 4-Zacken Stirnmitnehmer (25 mm) (Art.-Nr. 340106) Axminster Standard 60˚ Mitlaufkörnerspitze (Art.-Nr. 340203) Ausstoßdorn Werkzeughalter und zwei Kreuzschlitzschrauben/Unterlegscheiben Reitstockgriff OPTIONALES ZUBEHÖR... -
Seite 24: Allgemeine Anweisungen Für (230 V ~) Machinen
ALLGEMEINE ANWEISUNGEN FÜR 230 V MASCHINEN Die folgenden Hinweise helfen Ihnen, gute Arbeitspraktiken • Maschine immer sauber halten. einzuhalten, sich selbst und Ihre Kollegen zu schützen und • Netzstecker erst kurz vor Beginn der Arbeiten in die Ihre Werkzeuge und Geräte in gutem Zustand zu halten. Steckdose stecken. -
Seite 25: Technische Daten
TECHNISCHE DATEN Art.-Nr. 107674 Modell AW305WL Klassifizierung Werkstatt Leistung 550 W, 230 V Drehzahl (2) 500-2.040 und 1.000-4.080 Spindelkonus Spindelgewinde 1“ x 8tpi (Ref T04M) Reitstockkonus 2 MT Spitzenweite 457 mm Drehdurchmesser über Bett 305 mm Werkzeugauflage Zapfendurchmesser 16 mm Gesamtmaße L x B x H... - Seite 26 MONTAGE Abb. 01-02 Abb. 05 Abb. 06 Werkzeughalter Nehmen Sie den Werkzeughalter (I) sowie die beiden Kreuzschlitzschrauben samt Unterlegscheiben, siehe Abb. 3. Schieben Sie eine Unterlegscheibe auf die Schrauben und schrauben Sie sie in die beiden vorgebohrten Löcher unterhalb des Spindelstocks, siehe Abb. 4. HINWEIS: Es gibt auch zwei vorgebohrte Löcher unter dem Reitstock, falls Sie den Werkzeughalter dort montieren möchten.
-
Seite 27: Motorkabel
MONTAGE Anschlüsse für Motor und Stromkabel 1. Die Drehbank wird evtl. mit ausgestecktem Motor und 2. Das Motorkabel wird rechts und das Hauptstromkabel Netzkabel geliefert. Der korrekte Anschluss wird nachfolgend in die linke Netzbuchse an der Rückseite des Steuerkastens gezeigt. eingesteckt. -
Seite 28: Optionales Verlängerungsbett
OPTIONALES VERLÄNGERUNGSBETT Nehmen Sie das Verlängerungsbett (K) und die beiden Sechskantschrauben samt Feder-/Unterlegscheiben (siehe HINWEIS: ZIEHEN SIE DIE Abb. 7). Platzieren Sie das Verlängerungsbett am Ende der SCHRAUBEN NOCH NICHT FEST! Drehbank und richten Sie die vorgebohrten Löcher aus (siehe Abb. 8-9). Setzen Sie eine Unterlegscheibe und eine Federscheibe auf die Sechskantschrauben und schrauben Sie Lösen Sie den Reitstock-Klemmhebel und positionieren diese etwas in die Gewindelöcher ein, siehe Abb. -
Seite 29: Abbildung Und Teilebeschreibung
ABBILDUNG UND TEILEBESCHREIBUNG Spindelstockabdeckung Indexsicherungsstift Aufspannscheibe 4-Zacken-Stirnmitnehmer 60˚ Mitlaufkörnerspitze Pinolenarretierung 150 mm Werkzeugauflage Arretierung der Werkzeugauflage Reitstockgriff Motor- Klemmhebel verriegelungsgriff Handauflagenunterteil (EIN) Motorgriff Halter für Ausstoßdorn (AUS) Motor Untere Riemenscheibe Variable Drehzahlregelung Klappenverriegelung WARNUNG! VERGEWISSERN SIE SICH VOR DEM Drehbett Gummifuß... - Seite 30 ABBILDUNG UND TEILEBESCHREIBUNG Abb. 13 Abb. 14 Teilzeiger Indexsicherungsstift Teileinrichtung Reitstockpinole mit Skala Abb. 15 Abb. 16 Klappen- verriegelung Zugangsklappe Motorriemenscheibe Nehmen Sie die Spindelstockabdeckung ab, um die Riemenscheiben freizulegen. Optionales Verlängerungsbett mit einer maximalen Spitzenweite von 965 mm...
-
Seite 31: Bedienungsanleitung
BEDIENUNGSANLEITUNG Teileinrichtung Die Teileinrichtung ist nützlich für Kannelierungen, Ziffernblätter und die genaue Positionierung von Bohrungen. Knopf des Sicherungsstifts herausziehen und drehen, um die Spindel zu entriegeln. Drehen Sie die Aufspannscheibe und stellen Sie eine der Positionen ein. Senken Sie den Sicherungsstift ab, um die Spindel in dieser Position zu verriegeln, siehe Abb. - Seite 32 BEDIENUNGSANLEITUNG Abb. 23 Ändern der Drehzahl der Drehbank TRENNEN SIE DIE DREHBANK VOM STROMNETZ, BEVOR SIE FORTFAHREN! 1. Öffnen Sie die Zugangsklappe zur Motorriemenscheibe, indem Sie den Türknopf zurückziehen (siehe Abb. 21-22). Nehmen Sie die Spindelstockabdeckung ab, um Zugang zu den Riemenscheiben zu erhalten (siehe Abb.
-
Seite 33: Entfernen Der Aufspannscheibe
Sie ihn. Setzen Sie die Spindelstockabdeckung wieder auf und schließen Sie die Motorklappe. Abb. 26 Motor Niedrig Hoch AW305WL HINWEIS: DIE OBIGEN DREHZAHLEN ZEIGEN Riemenscheibenrillen UNGEFÄHRE WERTE BEI UNBELASTETER DREHBANK. ENTFERNEN DER AUFSPANNSCHEIBE Abb. A... -
Seite 34: Entfernen Von Stirnmitnehmer/Mitlaufkörnerspitze
ENTFERNEN VON STIRNMITNEHMER/MITLAUFKÖRNERSPITZE Zum Entfernen des Mitnehmers (F) den Ausstoßdorn (H) nehmen, das Werkzeug festhalten und den Dorn (H) durch das Mittelloch des Spindelstockrads führen und den Mitnehmer (F) herausdrücken (siehe Abb. 27). Wiederholen Sie den Vorgang für die Mitlaufkörnerspitze (G) im Reitstock, siehe Abb. 28. Abb. -
Seite 35: Explosionszeichnungen/Teilelisten
EXPLOSIONSZEICHNUNGEN/TEILELISTEN... - Seite 36 EXPLOSIONSZEICHNUNGEN/TEILELISTEN 1218VDA (AW305WL) Description Description Washer ø4 Bush Semi-circle head screwM4X8 Lock handle for tool rest base Hex socket screw M6×12 Headstock spur center Hand wheel Face plate Semi-circle head screwM6×24 Gear Semi-circle head screwM4X6 Round plate Hinge Headstock spindle...
- Seite 37 EXPLOSIONSZEICHNUNGEN/TEILELISTEN Switch-box Cam follower tailstock Strain relief Retaining ring 10 Strain relief Tailstock Cable Tailstock quill Hex socket screw M10×25 Semi-circle head screw M5×12 Washer ø10 Tailstock axis Tool rack Lock nut Cup center Nut M10 Ball bearing Rubber washer Taper rod Support Semi-circle head screw M5×12...
-
Seite 38: Schaltplan
SCHALTPLAN... -
Seite 39: Notizen
NOTIZEN... -
Seite 40: Die Axminster-Garantie
Die Axminster-Garantie Kaufen Sie voller Vertrauen bei Axminster! Wir sind von der Qualität unserer Maschinen so überzeugt, dass wir auf alle Teile und Arbeiten eine 3-jährige Garantie aussprechen! Weitere Informationen erhalten Sie unter axminstertools.com/3years Die Verpackung kann recycelt werden. Verpackung bitte auf verantwortliche Weise entsorgen. -
