12.2

Rohrleitungsplan

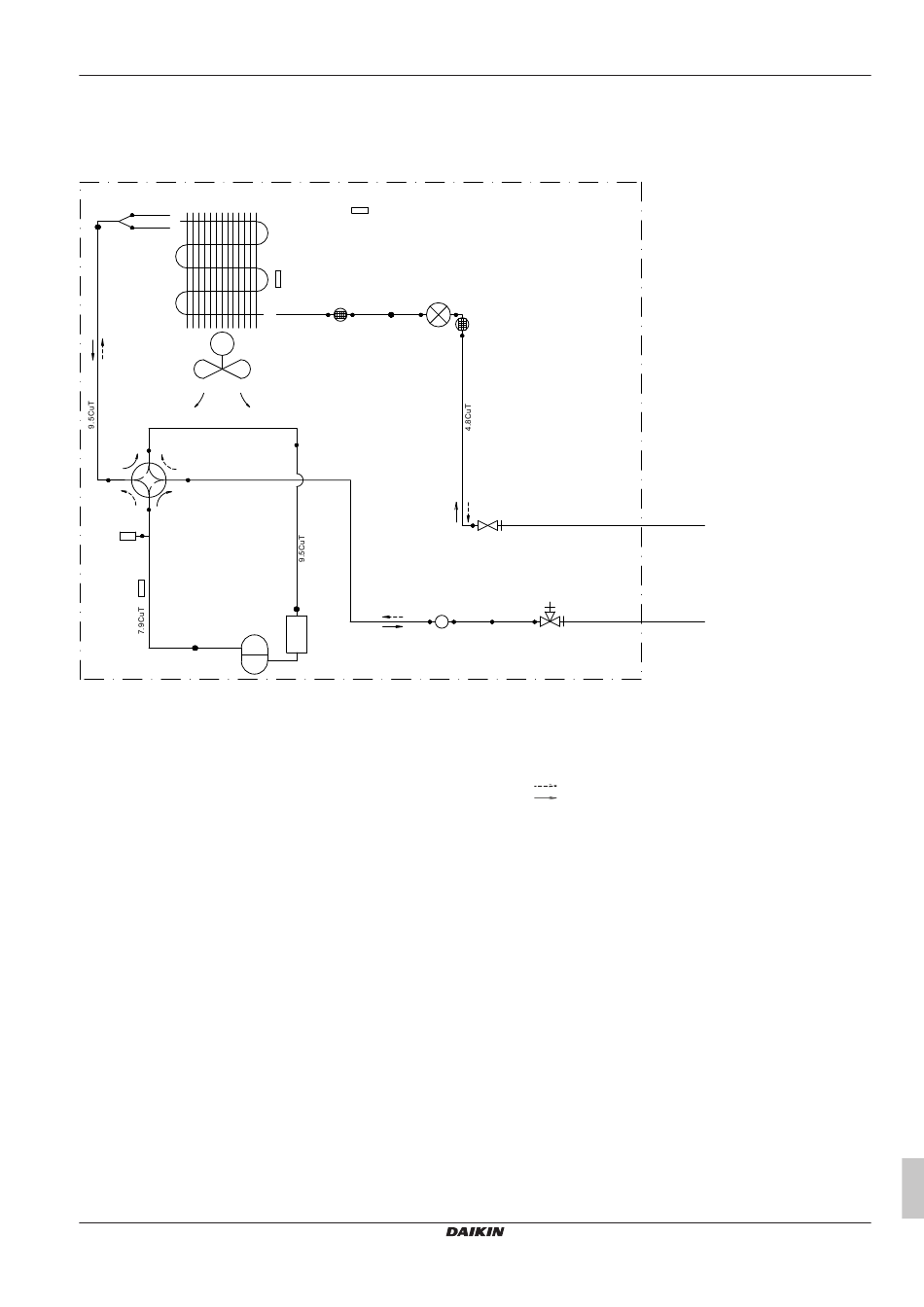

12.2.1 Rohrleitungsplan: Außengerät
RXP20M, RXP25M, RXP35M, ARXP20M, ARXP25M, ARXP35M
7.0CuT
9.5CuT
7.0CuT
h
M
Propeller fan
9.5CuT
i
HPS
g3
k
a Bauseitige Rohre Flüssigkeit
b Bauseitige Rohre Gas
c Flüssigkeits-Absperrventil
d Gas-Absperrventil
e Elektronisches Expansionsventil
f Dämpfer mit Filter
g1 Außenlufttemperatur-Thermistor
g2 Wärmetauscher-Thermistor
g3 Thermistor am Abflussrohr
(A)RXP20~35M5V1B
R32 Split-Baureihen
3P650253-6E – 2022.04
g1
g2
e
f
6.4CuT 6.4CuT
7.0CuT
9.5CuT
9.5CuT
l
j
f
c
9.5CuT
d
h Wärmetauscher-Thermistor
i 4-Wege-Ventil (EIN: Heizen)
j Dämpfer
k Verdichter
l Akkumulator
HPS Hochdruckschalter (automatische Rückstellung)
M Propeller-Ventilator
Kältemittelfluss: Kühlen
Kältemittelfluss: Heizen
12 Technische Daten
a
(6.4CuT)
b
(9.5CuT)
