Arjo Citadel Bedienungsanleitung Seite 14

8. Heben Sie die Steuereinheit der Luftdruckmatratze an, neigen Sie die Steuereinheit der
Luftdruckmatratze leicht nach vorn und lassen Sie sie dann vorsichtig auf den Rahmen
des Bettrahmens ausrichten. Wenn die Steuereinheit der Luftdruckmatratze auf dem
Bettrahmen liegt, neigen Sie ihn vorsichtig in die aufrechte Position und achten Sie
nicht zu beschädigen.
9. Schieben Sie die Steuereinheit der Luftdruckmatratze vorsichtig hin und her, um die
des Verlängerungsrahmens auszurichten.
10. Bringen Sie vier Philips-Flachkopfschrauben locker an der Oberseite der Halterung
11. Stecken Sie drei Inbusschrauben in die Löcher an der Vorderseite der Halterung.
Diese gehen durch die Halterung/die Rahmenverlängerung hindurch und werden
in die Steuereinheit der Matratze gedreht. Schrauben mit Anzugsmoment von
10 Nm festziehen.
12. Ziehen Sie nun die vier Philips-Flachkopfschrauben, die vorher auf der Oberseite der
Halterung angezogen wurden, fest. Schrauben mit Anzugsmoment von 10 Nm festziehen.
13.
der Steuereinheit an, L/R untere Ecken. Schrauben mit Anzugsmoment von
10 Nm festziehen.
14.
Luftschläuche werden auf der gegenüberliegenden Seite der Ablassventil-Einheit
über der Fußverlängerungsquerstange an die Steuereinheit der Luftdruckmatratze
angeschlossen, angeordnet von links nach rechts/von rechts nach links. Wenn die
Luftanschlüsse richtig angeschlossen sind, ist ein deutliches Einrasten zu hören.
2
3

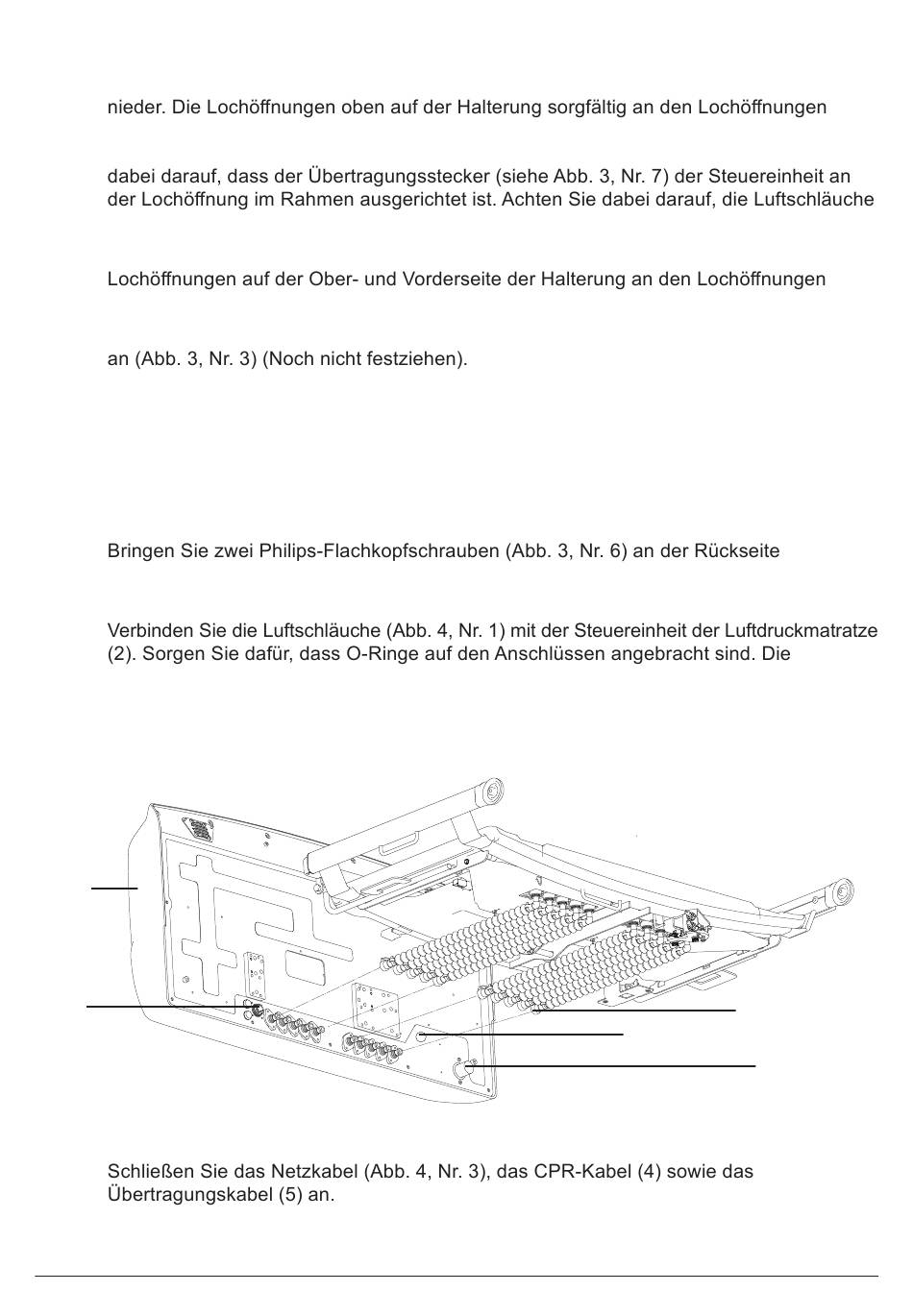

Abbildung 4: Luftschläuche an Matratzensteuereinheit anschließen
15.
14
1
4
5
Citadel Patienten-Therapiesystem
