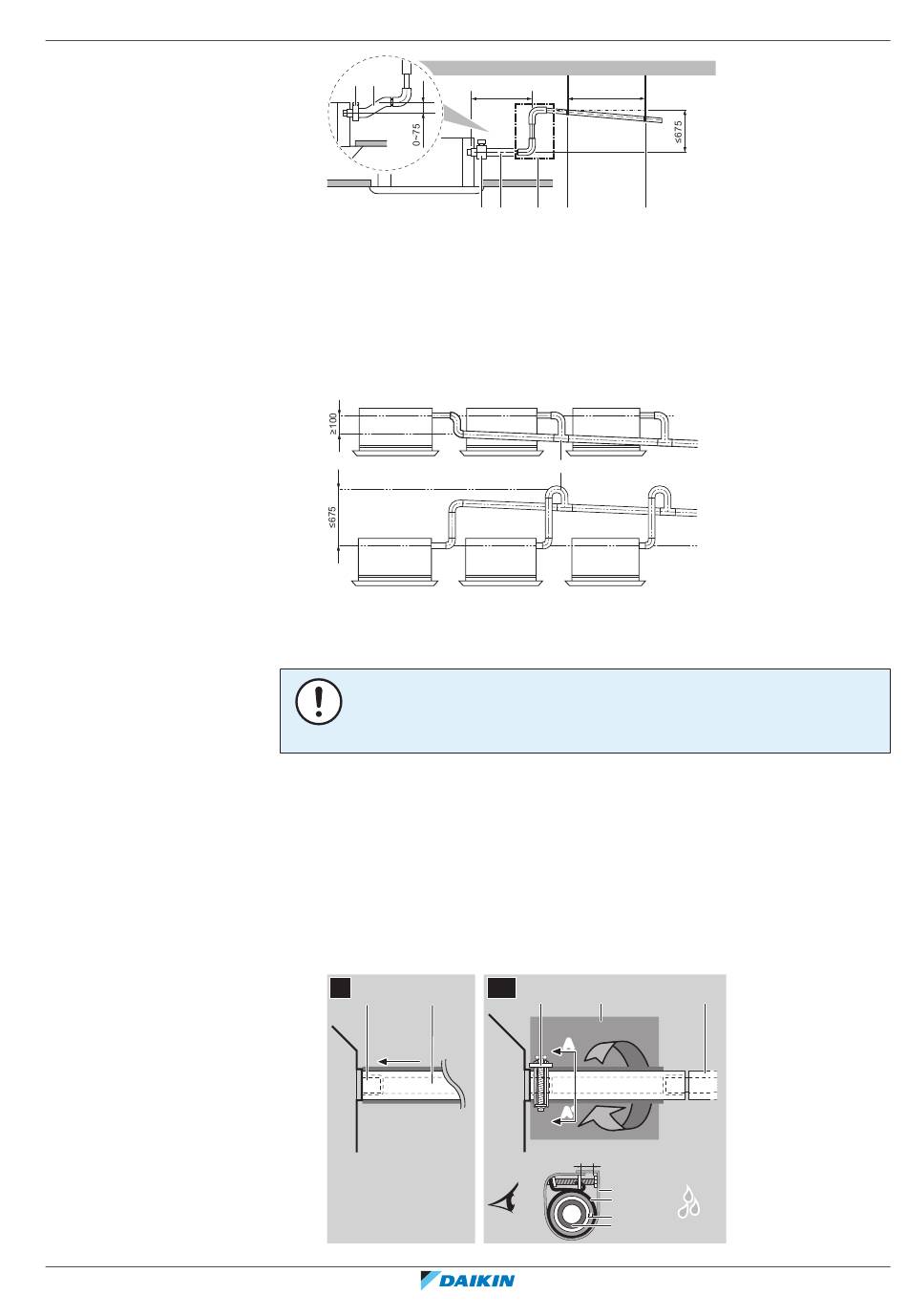

Abflussrohr an der Inneneinheit anschließen
FXZA15~50A2VEB
VRV System Klimagerät
4P599623-1C – 2022.02
a b
a Metallschelle (Zubehör)
b Ablaufschlauch (Zubehör)
c Abflussrohr ansteigend (Vinylrohr mit 25 mm Nenndurchmesser und 32 mm
Außendurchmesser) (bauseitig zu liefern)
d Aufhängungen (bauseitig zu liefern)
▪ Abflussrohre zusammenführen Sie können Abflussrohre zusammenführen.
Darauf achten, dass die Rohre und T-Verbindungen das richtige Maß haben. Es
muss der Betriebskapazität der Einheiten entsprechen.
a T-Verbindung
HINWEIS
Bei falschem Anschließen des Abflussschlauches kann es zu Leckagen kommen, so
dass der Bereich der Installation und die Umgebung beschädigt werden können.
1 Den Abflussschlauch so weit wie möglich auf den Abflussrohr-Anschluss
schieben.
2 Die Metallschelle befestigen und festziehen, bis der Schraubenkopf weniger
als 4 mm Abstand von der Metallschelle hat.
3 Auf Wasserleckagen prüfen (siehe
4 Das große Dichtungskissen (= Isolation) um die Metallschelle und den
Abflussschlauch wickeln und mit Kabelbinder befestigen.
5 Das Abflussrohr am Abflussschlauch anschließen.
1
a
b
1
16
≤300
1000~1500
a b c d d
a
"Auf Wasserleckagen
2~5
c d
2 4
A A
A'
A'
≤4 mm
d
c
A-A'
b
a
Installation der Einheit
|
(mm)
(mm)
4
prüfen" [ 58]).
e
5
3
