16 | Installation der Einheit
Referenz für Installateure und Benutzer
54
HINWEIS
Nach Installieren der Zierblende:
▪
Sicherstellen, dass die Zierblende lückenlos am Gerätegehäuse anliegt. Mögliche
Folge: Sonst kann Luft durch die Lücke eindringen und dazu führen, dass
Feuchtigkeit kondensiert und Tropfen bildet.
▪
Stellen Sie sicher, dass die Kunststoffteile der Zierblende frei von Öl sind.
Mögliche Folge: Öl kann Kunststoffteile beschädigen und zersetzen.

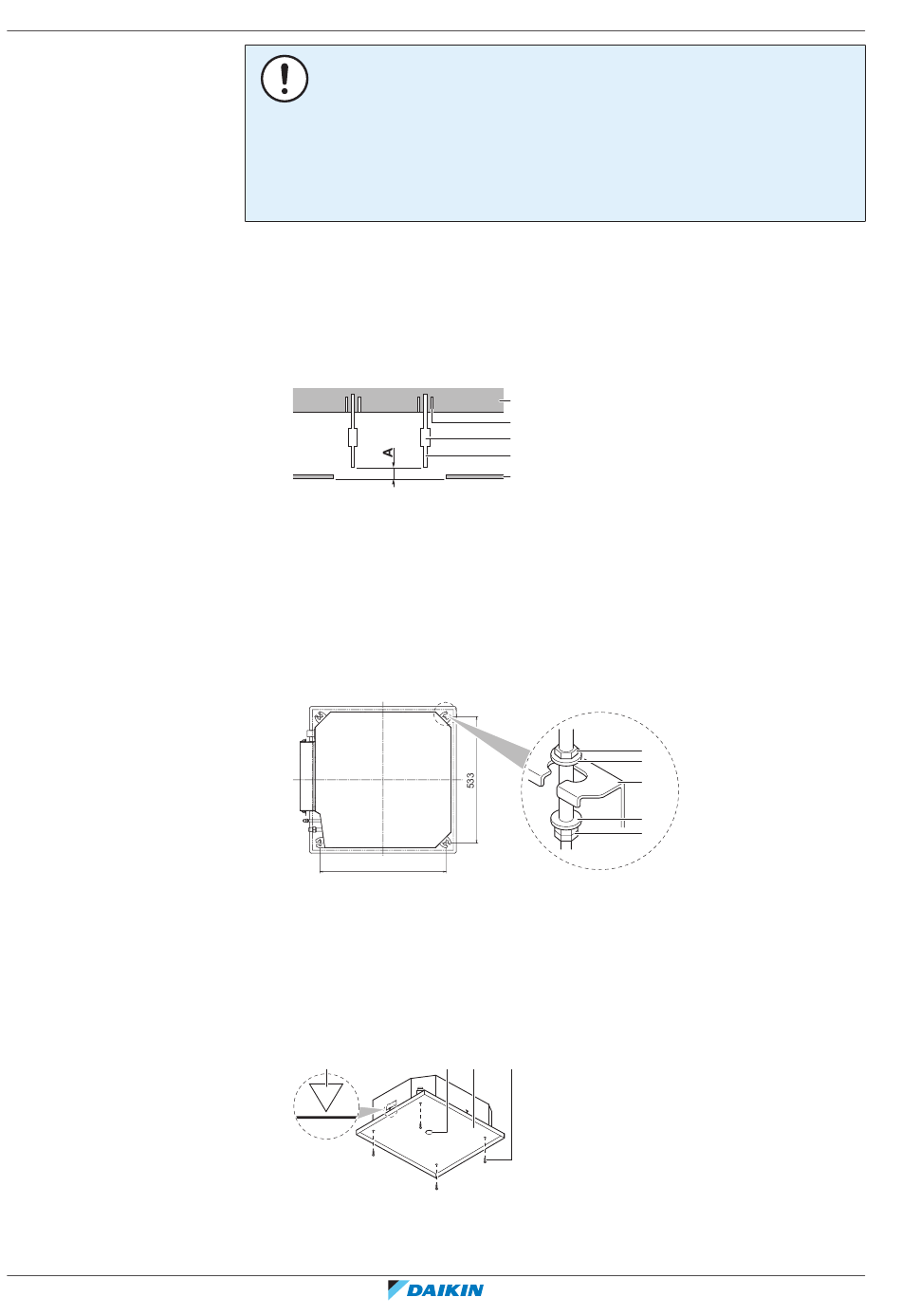

▪ Deckenstärke. Prüfen Sie, ob die Decke tragfähig genug ist, um das Gewischt der
Einheit zu halten. Falls keine ausreichende Tragfähigkeit besteht, verstärken Sie
die Decke, bevor Sie das Gerät installieren.
- Bei bestehenden Decken sind Anker zu verwenden.
- Bei neuen Decken sind eingelassene Gewindeeinsatzbuchsen, eingelassene
Anker oder andere bauseitig zu liefernde Teile zu benutzen.
A 50~100 mm
a Deckenplatte
b Dübel
c Langmutter oder Spannschraube
d Tragbolzen
e Abgehängte Decke
▪ Tragbolzen. Verwenden Sie M8~M10 Tragbolzen für die Installation. Befestigen
Sie den Aufhängebügel am Tragbolzen. Befestigen Sie ihn sicher mit Hilfe einer
Mutter und einer Unterlegscheibe an der oberen und unteren Seite des
Aufhängebügels.
533
a1 Mutter (bauseitig zu liefern)
a2 Doppelmutter (bauseitig zu liefern)
b Unterlegscheibe (Zubehör)
c Aufhängebügel (an der Einheit angebracht)
▪ Papierschablone für Installation (oberer Teil der Verpackung) Verwenden Sie die
Pappschablone, um die korrekte horizontale Position zu bestimmen. Sie zeigt die
erforderlichen Abmessungen
Pappschablone an der Einheit befestigen.
a
a Mittelpunkt der Einheit
b Mittelpunkt der Deckenöffnung
c Papierschablone für Installation (oberer Teil der Verpackung)
a
b
c
d
e
4×
(mm)
und die Mittelpunkte.
b c d
a1
b
c
b
a2
Sie können
FXZA15~50A2VEB
VRV System Klimagerät
4P599623-1C – 2022.02
