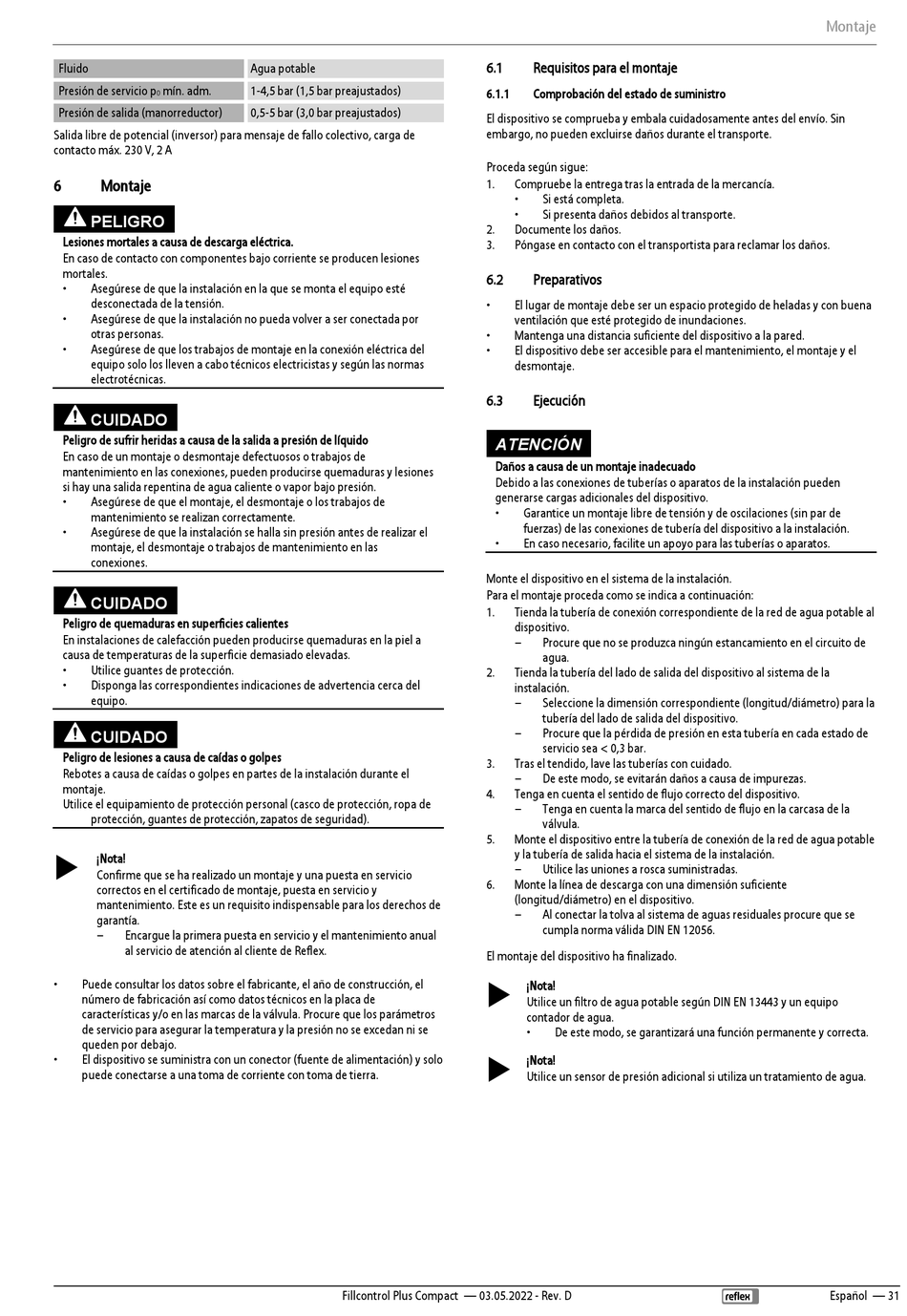

Fluido
Presión de servicio p mín. adm.
0
Presión de salida (manorreductor)
Salida libre de potencial (inversor) para mensaje de fallo colectivo, carga de
contacto máx. 230 V, 2 A
6 Montaje
PELIGRO
Lesiones mortales a causa de descarga eléctrica.
En caso de contacto con componentes bajo corriente se producen lesiones
mortales.
• Asegúrese de que la instalación en la que se monta el equipo esté
desconectada de la tensión.
• Asegúrese de que la instalación no pueda volver a ser conectada por
otras personas.
• Asegúrese de que los trabajos de montaje en la conexión eléctrica del
equipo solo los lleven a cabo técnicos electricistas y según las normas
electrotécnicas.
CUIDADO
Peligro de sufrir heridas a causa de la salida a presión de líquido
En caso de un montaje o desmontaje defectuosos o trabajos de
mantenimiento en las conexiones, pueden producirse quemaduras y lesiones
si hay una salida repentina de agua caliente o vapor bajo presión.
• Asegúrese de que el montaje, el desmontaje o los trabajos de
mantenimiento se realizan correctamente.
• Asegúrese de que la instalación se halla sin presión antes de realizar el
montaje, el desmontaje o trabajos de mantenimiento en las
conexiones.
CUIDADO
Peligro de quemaduras en superficies calientes
En instalaciones de calefacción pueden producirse quemaduras en la piel a
causa de temperaturas de la superficie demasiado elevadas.
• Utilice guantes de protección.
• Disponga las correspondientes indicaciones de advertencia cerca del
equipo.
CUIDADO
Peligro de lesiones a causa de caídas o golpes
Rebotes a causa de caídas o golpes en partes de la instalación durante el
montaje.
Utilice el equipamiento de protección personal (casco de protección, ropa de
protección, guantes de protección, zapatos de seguridad).

¡Nota!
Confirme que se ha realizado un montaje y una puesta en servicio
correctos en el certificado de montaje, puesta en servicio y
mantenimiento. Este es un requisito indispensable para los derechos de
garantía.
– Encargue la primera puesta en servicio y el mantenimiento anual
al servicio de atención al cliente de Reflex.
• Puede consultar los datos sobre el fabricante, el año de construcción, el
número de fabricación así como datos técnicos en la placa de
características y/o en las marcas de la válvula. Procure que los parámetros
de servicio para asegurar la temperatura y la presión no se excedan ni se
queden por debajo.
• El dispositivo se suministra con un conector (fuente de alimentación) y solo
puede conectarse a una toma de corriente con toma de tierra.
Agua potable
1-4,5 bar (1,5 bar preajustados)
0,5-5 bar (3,0 bar preajustados)
Fillcontrol Plus Compact — 03.05.2022 - Rev. D
6.1 Requisitos para el montaje
6.1.1 Comprobación del estado de suministro
El dispositivo se comprueba y embala cuidadosamente antes del envío. Sin
embargo, no pueden excluirse daños durante el transporte.
Proceda según sigue:
1. Compruebe la entrega tras la entrada de la mercancía.
• Si está completa.
• Si presenta daños debidos al transporte.
2. Documente los daños.
3. Póngase en contacto con el transportista para reclamar los daños.
6.2 Preparativos
• El lugar de montaje debe ser un espacio protegido de heladas y con buena
ventilación que esté protegido de inundaciones.
• Mantenga una distancia suficiente del dispositivo a la pared.
• El dispositivo debe ser accesible para el mantenimiento, el montaje y el
desmontaje.
6.3 Ejecución
ATENCIÓN
Daños a causa de un montaje inadecuado
Debido a las conexiones de tuberías o aparatos de la instalación pueden
generarse cargas adicionales del dispositivo.
• Garantice un montaje libre de tensión y de oscilaciones (sin par de
fuerzas) de las conexiones de tubería del dispositivo a la instalación.
• En caso necesario, facilite un apoyo para las tuberías o aparatos.
Monte el dispositivo en el sistema de la instalación.
Para el montaje proceda como se indica a continuación:
1. Tienda la tubería de conexión correspondiente de la red de agua potable al
dispositivo.
– Procure que no se produzca ningún estancamiento en el circuito de
agua.
2. Tienda la tubería del lado de salida del dispositivo al sistema de la
instalación.
– Seleccione la dimensión correspondiente (longitud/diámetro) para la
tubería del lado de salida del dispositivo.
– Procure que la pérdida de presión en esta tubería en cada estado de
servicio sea < 0,3 bar.
3. Tras el tendido, lave las tuberías con cuidado.
– De este modo, se evitarán daños a causa de impurezas.
4. Tenga en cuenta el sentido de flujo correcto del dispositivo.
– Tenga en cuenta la marca del sentido de flujo en la carcasa de la
válvula.
5. Monte el dispositivo entre la tubería de conexión de la red de agua potable
y la tubería de salida hacia el sistema de la instalación.
– Utilice las uniones a rosca suministradas.
6. Monte la línea de descarga con una dimensión suficiente
(longitud/diámetro) en el dispositivo.
– Al conectar la tolva al sistema de aguas residuales procure que se
cumpla norma válida DIN EN 12056.
El montaje del dispositivo ha finalizado.

¡Nota!
Utilice un filtro de agua potable según DIN EN 13443 y un equipo
contador de agua.
• De este modo, se garantizará una función permanente y correcta.

¡Nota!
Utilice un sensor de presión adicional si utiliza un tratamiento de agua.
