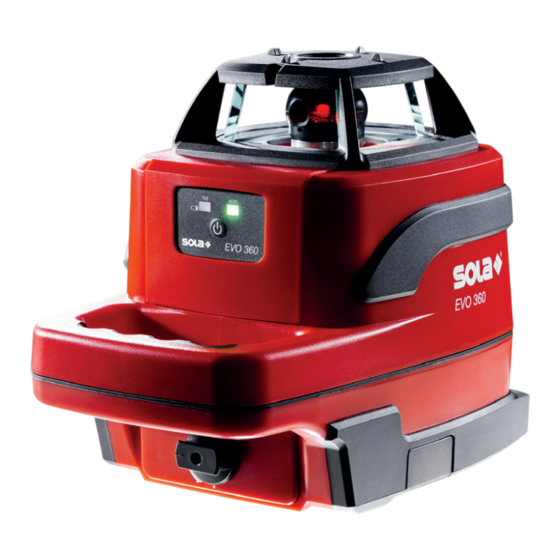

Sola EVO 360 Gebrauchsanweisung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
EVO 360
Gebrauchsanweisung
Operating instructions
Manuel d'instructions
Instruzioni d'uso
Instrucciones de uso
Gebruiksaanwijzing
Руководство по применению
Instrukcja obsługi
Eksploatacijos instrukcija
Lietošanas instrukcija
Uputstvo za upotrebu
Návod k použití
Manual de utilizare
Ръководство за употреба
BG
Használati útmutató
HU

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sola EVO 360

Inhaltszusammenfassung für Sola EVO 360

  • Seite 1 EVO 360 Gebrauchsanweisung Operating instructions Manuel d’instructions Instruzioni d‘uso Instrucciones de uso Gebruiksaanwijzing Руководство по применению Instrukcja obsługi Eksploatacijos instrukcija Lietošanas instrukcija Uputstvo za upotrebu Návod k použití Manual de utilizare Ръководство за употреба Használati útmutató...
  • Seite 2 Lieferumfang EVO 360 1. Rotationslaser EVO 360 2. Ladekabel 3. Akkuzelle 18650 4. Ladegerät 5. Netzstecker 6. Empfänger REC RRD1 7. REC RRD1 Klampe 8. Transportkoffer...
  • Seite 3 Gerätebauteile, Anzeige- und Bedienungselemente 1. Austrittsöffnung Laserstrahlung 2. Status Nivellierung 3. Status-/Batteriespannungsanzeige 4. Taste >ON/OFF< 5. Batteriefachdeckel 6. Stativaufnahme 5/8"...

  • Seite 4: Inhaltsverzeichnis

    EVO 360 Rotationslaser (Originalfassung) Zu dieser Anleitung Herzlichen Glückwunsch zum Kauf Ihres neuen EVO 360! Sie haben ein SOLA-Messgerät erworben, das Ihre Arbeit einfacher, präziser und schneller macht. Um den vollen Funktionsumfang dieses Messgerätes zu nutzen und um eine sichere Bedienung zu gewährleisten, beachten Sie bitte folgende Hinweise:...

  • Seite 5: Allgemeine Hinweise

    1. Allgemeine Hinweise 1.1 Signalworte und ihre Bedeutung 1.2.2 Symbole GEFAHR Vor Benutzung Gebrauchs - Für eine unmittelbar drohende Gefahr, die zu an weisung lesen schweren Körperverletzungen oder zum Tod führt. WARNUNG Batterien und Geräte dürfen Für eine möglicherweise gefährliche Situation, nicht über den Hausmüll die zu schweren Körperverletzungen oder zum entsorgt werden...

  • Seite 6: Beschreibung

    6. Stativaufnahme 5/8" 2.2 Bestimmungsgemäße Verwendung Der EVO 360 ist ein einfach zu bedienendes, selbstnivellierendes Lasergerät, mit dem eine oder mehrere Personen genaue horizontale sowie vertikale Messungen unter Verwendung eines Empfängers vornehmen können. Die Reichweite der sichtbaren Laserlinien ist abhängig von den Umgebungsbedin- gungen.

  • Seite 7: Technische Daten

    3. Technische Daten Arbeitsbereich* - Laserlinie r = 20 m* - Empfänger r = 300 m* Max. Messtoleranz - Laserlinie ± 0.1 mm/m Rotationsgeschwindigkeit 600 U/min Nivellierbereich (typisch) ± 5 ° Nivellierzeit (maximal) ≤ 25 s Stromversorgung 2 x 3,6 V Li-Ion Akku (3450 mAh) Betriebsdauer (bei 20 °C) 40 h zulässige Temperaturen...

  • Seite 8: Sicherheitshinweise

    Absichtliche Blendung Dritter. Ungenügende Absicherung des Einsatzortes. 4.3 Einsatzgrenzen Der EVO 360 ist für den Einsatz in dauernd für Menschen bewohnbarer Atmosphäre geeignet. Das Produkt nicht in explosionsgefährdeter oder aggressiver Umgebung einsetzen. Lokale Sicherheitsbehörden und Sicherheitsverantwortliche kontaktieren, bevor in gefährdeter...

  • Seite 9: Allgemein

    (siehe Kap. 8 / Überprüfung der Genauigkeit) 4.4.2 Ladegerät / Batterien / Akkus GEFAHR Lebensgefahr durch Stromschlag! SOLA Li-Ion Ladegerät und Ladestation niemals öffnen. SOLA Li-Ion Ladegerät und Ladestation ausschließlich in trockener Umgebung benutzen und nicht mit Flüssigkeiten in Berührung bringen.
  • Seite 10 Batterien und Akkus führen oder es können toxische Stoffe freigesetzt werden. Batterien und Akkus nicht öffnen und keinen mechanischen Belastungen aussetzen. Beschädigte Akkus, Ladegeräte und Ladestationen nicht benutzen. Reparatur ausschliesslich durch SOLA durchführen lassen. WARNUNG Hohe Umgebungstemperaturen und Eintauchen in Flüssigkeiten können zum Auslaufen, Brand oder zur Explosion von Batterien und Akkus führen oder es können toxische Stoffe...

  • Seite 11: Elektromagnetische Verträglichkeit (Emv)

    4.5.1 Störung anderer Geräte durch EVO 360 Obwohl die Produkte die strengen Anforderungen der einschlägigen Richtlinien und Normen erfüllen, kann SOLA die Möglichkeit einer Störung anderer Geräte nicht restlos ausschließen (z.B. wenn Sie das Produkt in Kombination mit Fremdgeräten verwenden, wie z.B. Feldcomputer, PC, Funkgeräte, Mobil- telefone, diverse Kabel oder externe Batterien).

  • Seite 12: Lasersicherheit / -Klassifizierung

    5. Lasersicherheit / -Klassifizierung Der Laser unterliegt der Klasse 2M (2M, DIN EN 60825-1:2014+A1:2017). Laserklasse 2-2M: Bei Lasergeräten der Klasse 2-2M ist das Auge bei zufälligem, kurzzeitigem Hineinschauen durch den Lidschlussreflex und/oder durch Abwendungsreaktionen geschützt. WARNUNG Direkter Blick in den Laserstrahl mit optischen Hilfsmitteln (wie z.B. Ferngläser, Fernrohre) kann gefährlich sein.

  • Seite 13: Inbetriebnahme

    6. Inbetriebnahme 1. Akku mit Ladegerät vollständig aufladen. 2. Batteriefachdeckel öffnen. 3. Akku lagerichtig einsetzen. 4. Batteriefachdeckel schließen. 5. Die Spannung des Geräts wird kontinuierlich geprüft. Fällt die Restkapazität unter 3,4V schaltet sich der Laser in den Low-Power-Modus, alle Funktionen sind noch gegeben: befindet sich der Laser im Selbstnivelliervorgang blinken die rote/grüne LED gleichzeitig ist der Selbstnivelliervorgang abgeschlossen, leuchtet die grüne LED durchgehend und die rote LED blinkt.

  • Seite 14: Bedienung

    7. Bedienung 7.1 EVO 360 Ein-/ Ausschalten des Lasers Laser horizontal oder vertikal auf einer stabilen Unterlage oder mittels 5/8" Stativanschluss auf einem Stativ oder Säulen-/Wandhalter in der gewünschten Höhe aufstellen. Ein: Taste >ON/OFF< drücken. Aus: Taste >ON/OFF< erneut drücken.
  • Seite 15 7.2 Anwendungen Der EVO 360 ist ein einfach zu bedienendes, selbstnivellierendes Lasergerät, mit dem eine oder mehrere Personen genaue horizontale sowie vertikale Messungen unter Verwendung eines Empfängers vornehmen können. Anhand des Beispiels Hochbau soll eine mögliche Anwendung genauer be- schrieben werden.

  • Seite 16: Überprüfung Der Genauigkeit

    8. Überprüfung der Genauigkeit Genauigkeit des SOLA EVO 360 vor jeder Messung überprüfen. Vor Beginn der Prüfung das Gerät an die Umgebungsbedingungen akklimatisieren lassen. 1. Stellen Sie den Laser 30 m entfernt von einer Wand auf und lassen Sie diesen sich horizontal einnivellieren.

  • Seite 17: Wartung, Lagerung Und Transport

    9. Wartung, Lagerung und Transport 9.1 Reinigung Schmutz mit einem weichen, feuchten Tuch abwischen. Austrittsöffnungen des Lasers regelmäßig prüfen und bei Bedarf gründlich säubern. Glas nicht mit den Fingern berühren. Keine aggressiven Reinigungs- oder Lösungsmittel verwenden. Das Gerät nicht ins Wasser tauchen! Verschmutzte und nasse Geräte, Zubehörteile und Transportbehältnisse vor dem Verpacken reinigen und trocknen.
  • Seite 18 Nivelliergenauigkeit des Gerätes regelmäßig überprüfen (siehe Kap. 8 / Überprüfung der Nivellier genauigkeit) 9.3.2 Akkus Beim Transport oder Versand des Akkus ist der Betreiber für die Einhaltung der national und international gültigen Vorschriften und Bestimmungen verantwortlich. Vor dem Versand den Akku aus dem Gerät entnehmen. Li-Ionen Akkus unterliegen prinzipiell den Anforderungen des Gefahrengutrechts, sie können jedoch durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden.

  • Seite 19: Lieferumfang Und Zubehör

    Akkuzelle 18650 Ladegerät Netzstecker Empfänger REC RRD1 Teleskopstativ TST Kurbelstativ KST Baustativ BST Klemmstativ KLST Wandhalterung FWH Flexi-Latte FL Messlatte ML Magnetische Zielscheibe ZS RED Lasersichtbrille rot LB RED KFZ-Adapter CC Magnetische Zielscheibe ZS RED Weitere Informationen zum Zubehör auf www.sola.at...

  • Seite 20: Fehlersuche

    11. Fehlersuche Fehler Mögliche Ursache Behebung Gerät ist eingeschaltet, An- Akku leer Akku aufladen bzw. tauschen zeige leuchtet nicht und es ist Akku falsch eingesetzt Batterie/Akku richtig einlegen kein Laserstrahl sichtbar Gerät oder Schalter defekt Händler kontaktieren und Gerät reparieren lassen Gerät schaltet sich nach Inbe- Akku leer Akku aufladen...

  • Seite 21: Entsorgung

    Produkt und Zubehör sachgemäß entsorgen. Akkus nur im entladenen Zustand entsorgen. Länderspezifischen Entsorgungsvorschriften beachten. Ihr SOLA-Händler nimmt Batterien und Altgeräte zurück und führt sie einer sachgemäßen Entsorgung zu. Nur für EU-Länder Elektrowerkzeuge dürfen nicht über den Hausmüll entsorgt werden! Gemäß der Europäischen Richtlinie 2002 / 96 / EG über Elektro- und Elektronik- Altgeräte und ihrer Umsetzung in nationales Recht, müssen nicht mehr gebrauchs-...

  • Seite 22: Herstellergarantie

    13. Herstellergarantie „Der Hersteller garantiert dem aus der Garantiekarte ersichtlichen ursprünglichen Käufer (Ersterwerber) die Fehlerfreiheit des Gerätes für die Dauer von zwei Jahren, mit Ausnahme von Batterien, ab Über- gabe. Die Garantieleistung beschränkt sich auf Reparaturen und / oder Ersatz nach Wahl des Herstellers. Mängel aufgrund unsachgemäßer Behandlung durch den Käufer oder durch Dritte, natürliche Ver schleiß- er scheinungen und optische Mängel, die die Verwendung des Gerätes nicht beeinflussen, werden von dieser Garantieleistung nicht erfasst.

  • Seite 23: Eg-Konformitätserklärung

    Konformitätserklärung Declaration of Conformity Déclaration de Conformité Wir / We / Nous SOLA-Messwerkzeuge GmbH, A-6840 Götzis, Austria erklären in alleiniger Verantwortung, dass das Produkt(e) declare under our sole responsibility that the Product(s) déclarons sous notre seule responsabilité que le(s) produit(s) EVO 360 auf das sich diese Erklärung bezieht, mit den folgenden Normen übereinstimmt.
