A4 Anschluss Motor - schellenberg PLUS Bedienungsanleitung

OPTION B

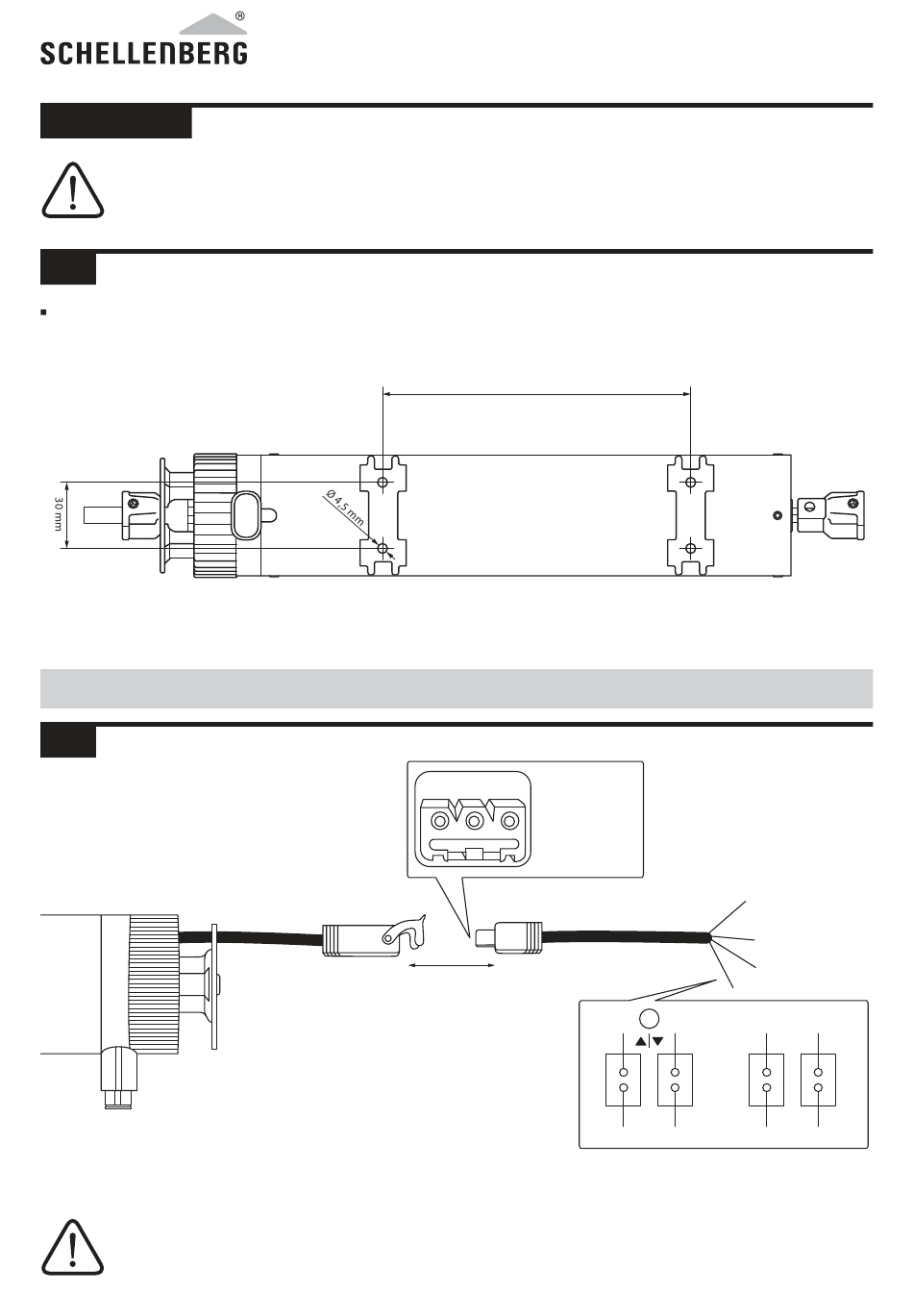

Der Raffstoremotor kann mit den beiliegenden 4 Schrauben (I) an der
U-Schiene befestigt werden.
1.
Schneiden Sie die Schablone auf der Verpackung aus und markieren Sie die Bohrlöcher an den
entsprechenden Stellen auf dem U-Profil.

A4 ANSCHLUSS MOTOR

1.
Das schwarze Kabel muss immer an den Kontakt für Auffahrt () angeschlossen sein.
3
PE
* Nicht im Lieferumfang
enthalten!
Zubehörartikel: 17142,
17143, 17144, 17145, 17146
14
140 mm
PIN 1 = blau
PIN 2 = schwarz
PIN 3 = braun
1
2
PE = grün/gelb
*
M
Schwarz
N PE
Braun Blau Grün/Gelb
