Steinbach SPS 50-1T Originalbetriebsanleitung

Vorschau ausblenden Andere Handbücher für SPS 50-1T:
Inhaltsverzeichnis

Werbung

Quicklinks

© 2021 Steinbach International GmbH
Nachdruck oder Vervielfältigung (auch auszugsweise) nur mit Genehmigung der Steinbach International GmbH. Diese Druckschrift, einschließlich aller ihrer
Teile, ist urheberrechtlich geschützt. Jede Verwertung außerhalb der engen Grenzen des Urheberrechts ist ohne Zustimmung der Steinbach International
GmbH unzulässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeisung und Verarbeitung in
elektronischen Systemen.
Vertrieben durch
Steinbach International GmbH
L. Steinbach Platz 1,
AT-4311 Schwertberg
helpdesk.steinbach.at
Produktinformationen/ Product information/ Informations relatives au produit/ Informazioni
sul prodotto/ Informacije o izdelku/ Informații despre produs/ Informace o výrobku/ Infor-
macije o proizvodu/ Termékinformáció/Informácie o výrobku/ Продуктова информация/
Ürün bilgileri/ Informacje o produkcie/ Información sobre el producto
steinbach-group.com
Pool Control App
Pool Control
Ersatzteile/ Spare parts/ Pièces de rechange/ Parti di ricambio/ Nadomestni deli/ Piese
de schimb/ Náhradní díly/ Zamjenski dijelovi/ Pótalkatrészek/ Náhradné diely/ Резервни
части/ Yedek parçalar/ Części zamienne/ Piezas de recambio
steinbach-group.com/de/ersatzteile
Originalbetriebsanleitung / Original owner's manual / Notice originale / Istruzioni originali / Manual original / Původní návod k
používání / Eredeti használati utasítás / Izvirna navodila / Pôvodný návod na použitie / Instrukcja oryginalna / Instrucțiuni
originale / Originalne upute / Оригинална инструкция / Orijinal kullanım talimatları

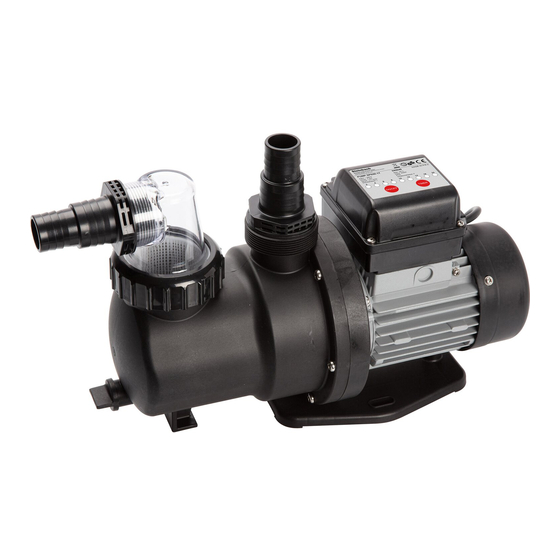

Filterpumpe
SPS 50-1T
SPS 75-1T
SPS 100-1T
Filterpumpe.................................................... 5
de
Pompe de filtration...................................... 34
fr
Bomba de filtración..................................... 64
es
Szűrőszivattyú............................................. 94
hu
Filtračné čerpadlo......................................123
sk
Pompă de filtrare....................................... 153
ro
Филтърна помпа...................................... 182
bg
Filter pump................................................... 20
en
Pompa per filtro........................................... 49
it
Filtrační čerpadlo.........................................79
cs
Filtrska črpalka.......................................... 109
sl
Pompa filtrująca.........................................138
pl
Pumpa filtra................................................ 168
hr/bs
Filtre pompası............................................ 198
tr

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Steinbach SPS 50-1T

Inhaltszusammenfassung für Steinbach SPS 50-1T

  • Seite 1 Nachdruck oder Vervielfältigung (auch auszugsweise) nur mit Genehmigung der Steinbach International GmbH. Diese Druckschrift, einschließlich aller ihrer Teile, ist urheberrechtlich geschützt. Jede Verwertung außerhalb der engen Grenzen des Urheberrechts ist ohne Zustimmung der Steinbach International používání / Eredeti használati utasítás / Izvirna navodila / Pôvodný návod na použitie / Instrukcja oryginalna / Instrucțiuni GmbH unzulässig und strafbar.

  • Seite 2: Übersicht

    SPS 100-1T...

  • Seite 3: Lieferumfang/Geräteteile

    Lieferumfang/Geräteteile Schraubring Schlauch-Adapter (2x) Vorfilterdeckel O-Ring-Dichtung klein (Ø 45 mm) O-Ring-Dichtung groß (Ø 79 mm) Adapter INTEX Saugleitung (Art. 040933) Pumpe Adapter INTEX Retourleitung (Art. 040934) O-Ring-Dichtung mittel (Ø 54 mm) Bedienungsanleitung (ohne Abbildung) Geräteteile Anschluss Pumpe/Druckleitung Netzkabel Vorfilter Timer Ablassschraube...

  • Seite 4: Inhaltsverzeichnis

    Leitungen anschließen........................11 Pumpe entlüften..........................12 Bedienung...............................12 Wartung..............................13 Batterie des Timers austauschen...................... 13 Reinigung..............................13 Pumpe reinigen..........................13 Prüfung..............................13 Lagerung..............................13 Einwintern............................13 Fehlersuche............................14 Technische Daten...........................15 Technische Daten SPS 50-1T......................15 Technische Daten SPS 75-1T......................15 Technische Daten SPS 100-1T......................15 Ersatzteile............................... 16 Konformitätserklärung...........................17 Entsorgung............................. 17 R4_20210803...

  • Seite 5: Allgemeines

    Allgemeines Betriebsanleitung lesen und aufbewahren Diese Betriebsanleitung gehört dieser Filterpumpe (im Folgenden auch „Gerät“ genannt). Sie enthält wichtige Information zur Inbetriebnahme und Bedienung. Lesen Sie die Betriebsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie das Gerät einsetzen. Die Nichtbeachtung dieser Betriebsanleitung kann zu schweren Verletzungen oder Schäden am Gerät führen.

  • Seite 6: Allgemeine Sicherheitshinweise

    Allgemeine Sicherheitshinweise WARNUNG! Stromschlaggefahr! Fehlerhafte Elektroinstallation oder zu hohe Netzspannung können zu elektrischem Stromschlag führen. - Schließen Sie das Netzkabel nur an, wenn die Netzspannung der Steckdose mit der Angabe auf dem Typenschild übereinstimmt. - Schließen Sie das Netzkabel nur an eine gut zugängliche Steckdose an, damit Sie das Netzkabel in einem Störfall schnell vom Stromnetz trennen können.

  • Seite 7: Auspacken Und Lieferumfang Prüfen

    Sicherheitshinweise für Personen WARNUNG! Gefahren für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder). Unsachgemäßer Umgang mit dem Gerät kann schwere Verletzungen oder Schäden des Geräts zur Folge haben.

  • Seite 8: Vorbereitung

    Vorbereitung Standortwahl Die Pumpe ist gut gegen das Eindringen von Wasser und Fremdkörpern geschützt. Ein vor starken Witterungseinflüssen schützender Standort verringert jedoch zusätzlich Verschmutzung und Verschleiß. Folgende Anforderungen müssen erfüllt sein oder bedacht werden: - Position der Pumpe zwischen Ansauganschluss und Einströmdüse und mit ausreichend Abstand zur Beckenwand, damit die Pumpe nicht als Einstiegshilfe verwendet werden kann - Position der Pumpe unterhalb des Wasserspiegels - Maximal drei Meter Abstand zum Pool...

  • Seite 9: Pumpe Vorbereiten

    Schraubverbindungen beschädigt die Dichtungen und Kunststoffteile. Verwenden Sie für die beschriebenen Anschlüsse geeignete Schwimmbadschläuche Ø 32 / 38 mm. Für andere Schwimmbadschläuche (z. B. INTEX mit Gewindeanschluss) sind zusätzliche Adapter erforderlich. Passende Adapter finden Sie in unserem Webshop unter: www.steinbach-group.com...

  • Seite 10: Leitungen Anschließen

    Gehen Sie wie folgt vor, um einen Schwimmbadschlauch auf die Pumpe oder den Filterkessel zu stecken: 1. Führen Sie eine Schlauchschelle über den Schlauch. 2. Stecken Sie den Schlauch auf den Schlauchanschluss. 3. Fixieren Sie die Schlauchschelle am Schlauchanschluss mit einem Kreuzschlitzschraubendreher PH1.

  • Seite 11: Pumpe Entlüften

    Pumpe entlüften 1. Stellen Sie den Wasserzufluss zur Pumpe her. Öffnen Sie ggf. das Absperrventil, bzw. entfernen Sie den Stopfen in der Saugleitung. 2. Entlüften Sie die Pumpe. Lösen Sie dazu den Vorfilterdeckel Der Vorfilter füllt sich mit Wasser. 3. Lassen Sie den Vorfilter mit Wasser volllaufen. 4.

  • Seite 12: Wartung

    Wartung Batterie des Timers austauschen 1. Stellen Sie sicher, dass das Netzkabel der Pumpe vom Stromnetz getrennt ist. 2. Entfernen Sie mit einem Kreuzschlitzschraubendreher PH1 die Schrauben der Abdeckung des Timers und nehmen Sie die Abdeckung ab. 3. Drücken Sie leicht auf eine der Kanten der Batterie, damit sich diese löst. Entnehmen Sie die Batterie.

  • Seite 13: Fehlersuche

    3. Demontieren Sie die Verbindungsleitungen zum Pool und entleeren Sie die Leitungen. 4. Entfernen Sie die Ablassschrauben am Pumpengehäuse und entleeren Sie die Pumpe vollständig. 5. Schrauben Sie die Ablassschrauben in das Pumpengehäuse. 6. Reinigen Sie das Gerät gründlich (siehe Kapitel "Reinigung"). 7.

  • Seite 14: Technische Daten

    Technische Daten Technische Daten SPS 50-1T Modell: SPS 50-1T Fördermenge: max. 7.000 L/h Artikelnummer: 040949 Förderhöhe: max. 7,5 m Funktionsprinzip: selbst-saugend Poolgröße max. 22.000 L (Wasserinhalt): Vorfilter: vorhanden Wassertemperatur: max. 35 °C Timer: integrierter Timer Anschlussgröße: Ø 32/38 mm Batterie für Timer: Knopfzelle CR2032;...

  • Seite 15: Ersatzteile

    Ersatzteile SPS 100-1T...

  • Seite 16: Konformitätserklärung

    040933 - Adapter für INTEX Pools 040934 - Adapter Retourleitung für INTEX Pools Konformitätserklärung Hiermit erklärt die Steinbach International GmbH, dass die Filterpumpe den folgenden Richtlinien entspricht: - EMC Directive (2014/30/EU) - EN55014-1: 2017; EN55014-2: 2015; EN61000-3-2: 2014; EN61000-3-3: 2013 - AfPS GS 2019:01 PAK - EN 60335-2-41: 2003 / A2:2010;...

  • Seite 17: Altgerät Entsorgen

    Altgerät entsorgen Altgeräte dürfen nicht in den Hausmüll! Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll, z. B. bei einer Sammelstelle seiner Gemeinde/seines Stadtteils, abzugeben. Damit wird gewährleistet, dass Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Diese Anleitung auch für:

Sps 75-1tSps 100-1t
