ANSCHLÜSSE
JP1:
Um die EX-11042 zu betreiben, muss die Karte mit dem
Stromanschluss vom PC-Netzteil verbunden werden!
Bitte auf die richtige Polarität achten!
Achtung! Stecker nie bei eingeschaltetem PC ein oder
ausstecken!
1 +12V 2 GND
3 GND
4 +5V
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-11042 geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen
Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3.
Suchen Sie jetzt einen freien PCIe Steckplatz und stecken Sie die EX-11042 vorsichtig in
den ausgewählten PCIe Steckplatz ein. Beachten Sie, das die EX-11042 korrekt einge-
steckt ist und das kein Kurzschluss entsteht.
4.
Installieren Sie nun die externe Stromversorgung über den 4-Pin Molex Power Anschluss.
(siehe Abbildung Anschlüsse JP1)
5.
Danach befestigen Sie die EX-11042 mit einer Schraube am Gehäuse.
6.
Jetzt das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows XP / Vista / 7 / Server 2003 & 2008R2
Windows erkennt beim Start einen neuen "USB (Universal Serial Bus)-Controller". Please
download the driver from our homepage (www.exsys-shop.de) first. Start the application "setup"
which is in the folder (see picture):
Folgen Sie den Installationsanweisungen und schließen Sie die Installation ab.
Windows installiert jetzt automatisch den richtigen Treiber für das jeweilige Betriebssystem.
Nach der Installation der Treiber erkennt das Betriebssystem automatisch die Karte und instal-
liert diese.
2
TREIBER INSTALLATION
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende
Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
Windows 8.x / 10 / 11 / Server 2012R2 & 2016 & 2019 & 2022
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-11042 automa-
tisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende Einträge
sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
3
Manual
Vers. 1.0 / 30.05.22

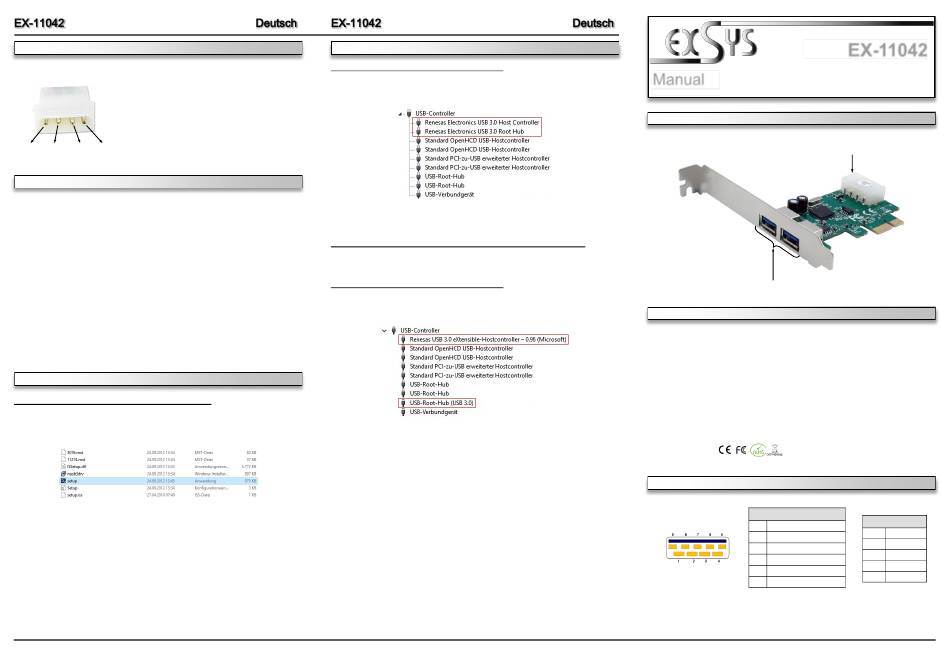

LAYOUT
JP1: 4-Pin Molex Power Connector for PC Power Supply
J3 & J4: 2x external USB 3.2 Gen 1 A-Port
DESCRIPTION & TECHNICAL INFORMATION
The EX-11042 is a plug & play high-speed USB 3.2 Gen 1 expansion card for the PCIe bus.
The EX-11042 provides two external ports with 900mA power. The EX-11042 requires addition-
al power from the PC power supply via the 4-Pin Molex power connector. It uses data transfer
rates up to 5Gbit/s. The EX-11042 design fully utilize the NEC chipset, which represents the
latest in high speed USB 3.2 interface technology. In combination with the fast PCI-Express bus
it provides a secure and very high data transfer on each single port. It supports all PCI-Express
slots x1 to x16. It supports all USB connections from 1.1 to 3.2. The EX-11042 is supplied with a
low profile bracket for narrow PC housings with a maximum height of 8cm.
Compatibility:
PCI-Express x1 to x16
Operating Systems:
Windows XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx
Connectors:
2x USB 3.2 Gen 1 A-Port external, 1x 4-Pin Molex Power Connector
Extent of delivery:
EX-11042, Low Profile Bracket, Manual
Certificates:
CONNECTORS
J3 & J4:
USB 3.2 Pin's
Pin
Signal
5
SSTX+
6
SSTX-
7
GND
8
SSRX+
9
SSRX-
4
EX-11042
USB 2.0 Pin's
Pin
Signal
1
VCC
2
DATA-
3
DATA+
4
GND
