Siebert S102 Serie Bedienungsanleitung
Numerische digitalanzeigen im einbaugehäuse mit analoger schnittstelle
Vorschau ausblenden
Andere Handbücher für S102 Serie:
- Bedienungsanleitung (44 Seiten) ,
- Bedienungsanleitung (10 Seiten) ,
- Bedienungsanleitung (32 Seiten)
Verwandte Anleitungen für Siebert S102 Serie
Inhaltszusammenfassung für Siebert S102 Serie

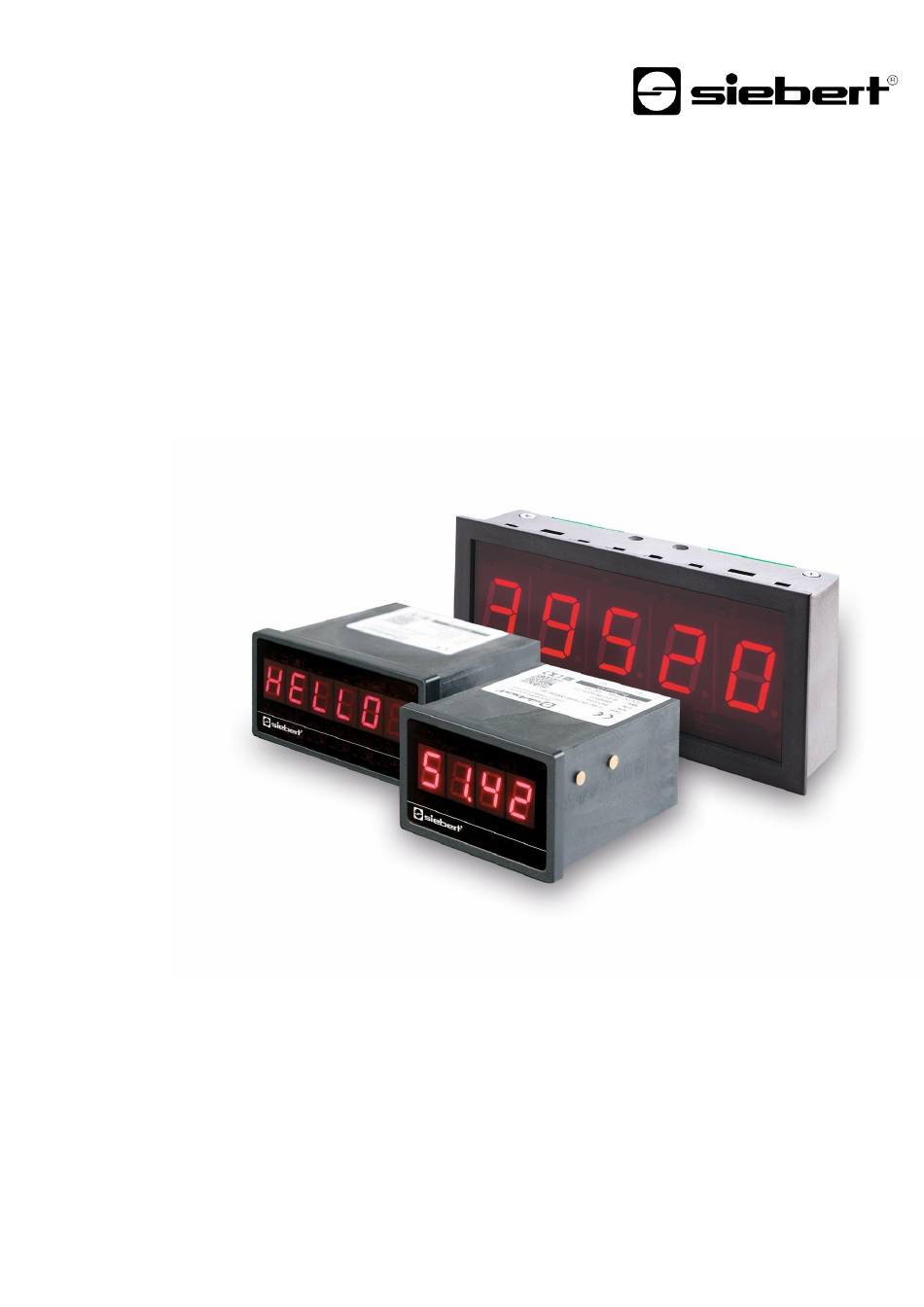

- Seite 1 Serie S102 Numerische Digitalanzeigen im Einbaugehäuse mit analoger Schnittstelle Bedienungsanleitung...
-
Seite 2: Kontakt
Kontakt www.siebert-group.com DEUTSCHLAND Siebert Industrieelektronik GmbH Siebertstrasse, D-66571 Eppelborn Postfach 11 30, D-66565 Eppelborn Telefon +49 (0)6806 980-0, Fax +49 (0)6806 980-999 Email info.de@siebert-group.com FRANKREICH Siebert France Sarl 4 rue de l’Abbé Louis Verdet, F-57200 Sarreguemines BP 90 334, F-57203 Sarreguemines Cédex Telefon +33 (0)3 87 98 63 68, Fax +33 (0)3 87 98 63 94 Email info.fr@siebert-group.com... -
Seite 3: Rechtlicher Hinweis
Rechtlicher Hinweis © Siebert Industrieelektronik GmbH Diese Bedienungsanleitung wurde mit grösster Sorgfalt erstellt. Für eventuelle Fehler können wir jedoch keine Haftung übernehmen. Berichtigungen, Verbesserungsvorschläge, Kritik und Anregungen sind jederzeit willkommen. Bitte schreiben Sie an: redaktion@siebert-group.com ® ® ® Siebert , LRD und XC-Board sind eingetragene Marken der Siebert Industrieelektronik GmbH. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Kontakt 2 Rechtlicher Hinweis 3 Sicherheitshinweise Wichtige Hinweise .............................. 5 Sicherheit ................................5 Bestimmungsgemässer Gebrauch ........................5 Montage und Installation ............................ 5 Erdung ................................5 EMV-Massnahmen ............................. 6 Entsorgung ................................. 6 4 Geltungsbereich 5 Prinzipschaltbild 6 Merkmale 7 Signaleingang 8 Anzeigebereich 9 Schrittweite 10 MIttelwertbildung... -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Wichtige Hinweise Lesen Sie diese Bedienungsanleitung, bevor Sie das Gerät in Betrieb nehmen. Sie gibt Ihnen wichtige Hinweise für die Verwendung, die Sicherheit und die Wartung der Geräte. Dadurch schützen Sie sich und verhindern Schäden am Gerät. Hinweise, deren ungenügende Befolgung oder Nichtbefolgung zu Tod, Körperverletzung oder zu erheblichen Sachschäden führen können, sind durch das nebenstehend abgebildete Warndreieck hervorgehoben. -
Seite 6: Emv-Massnahmen
EMV-Massnahmen Die Geräte entsprechen der aktuellen EU-Richtlinie und sind entsprechend störsicher. Beim Anschluss von Betriebsspannungs- und Datenleitungen sind folgende Hinweise zu beachten: Für die Datenleitungen sind geschirmte Leitungen zu verwenden. Datenleitungen und Betriebsspannungsleitungen müssen getrennt verlegt werden. Sie dürfen nicht zusammen mit Starkstromleitungen oder anderen störenden Leitungen verlegt werden. -
Seite 7: Geltungsbereich
Geltungsbereich Geltungsbereich Diese Bedienungsanleitung gilt für Geräte mit folgender Typenbezeichnung (x = Kodierung der Geräteausführungen): S102-x6/14/0x-00x/0B-A0 Zeichenhöhe 14 mm, 6 Stellen S102-x5/25/0x-00x/0B-A0 Zeichenhöhe 25 mm, 5 Stellen Prinzipschaltbild Geräte mit 14 mm Zeichenhöhe Geräte mit 25 mm Zeichenhöhe BAL S102 ANA 1.10 7/14... -
Seite 8: Merkmale
Merkmale Brillante LED-Anzeige Bipolare Signaleingänge ±20 mA / ±10 V Skalierbar über den gesamten Anzeigeumfang Programmierbare Schrittweite und Mittelwertbildung Zwei programmierbare Schaltausgänge mit potentialfreien Kontakten Drahtbrucherkennung Serieller Signalausgang Hold-Eingang Parametrierung per Menü Steckbare Schraubklemmenleiste Signaleingang Die Ansteuerung der Geräte setzt voraus, dass sie zuvor parametriert worden sind. Die Parametrierung erfolgt in einem Menü... -
Seite 9: Schaltausgänge
Schaltausgänge Die Geräte besitzen zwei Schaltausgänge (Relais) mit potentialfreien Schliesskontakten (Ausgang 1: CO1, NO1; Ausgang 2: CO2, NO2). Die Schaltpunkte lassen sich in den Menüpunkten 6 und 7 einstellen. In den Menüpunkten 6 (Ausgang 1) und 7 (Ausgang 2) erscheinen die Nummer des Menüpunktes und die aktuelle Einstellung abwechselnd in der Anzeige. -
Seite 10: Anzeige Anhalten
Anzeige anhalten Mit einem H-Signal am Eingang F lässt sich die Anzeige anhalten, während das analoge Eingangssignal weiter ausgewertet wird. Der Eingang F ist SPS-kompatibel und für folgende Signalspannungen ausgelegt: L-Signal = -3,5...+5 V, H-Signal = +18...30 V (aktiv H). Offener Eingang = L-Signal, M = Bezugspotential Sensorversorgung Die Geräte mit 25 mm Zeichenhöhe liefern an der Klemme P eine von der Betriebsspannung... -
Seite 11: Parametrierung
Parametrierung Menübedienung Zum Starten des Menüs werden beide Menütasten gleichzeitig gedrückt (ca. 1 s), bis der erste Menüpunkt in der Menüanzeige erscheint. Das Navigieren im Menü ist nun wie folgt möglich: Nächster Menüpunkt Taste [] kurz drücken Menüpunkte vorwärts blättern Taste [] lange drücken Vorheriger Menüpunkt Taste [] doppelklicken... - Seite 12 Menüpunkt Einstellungen Menüanzeige 0…20 mA* Eingangssignal 4…20 mA 0…10 V 2…10 V Anfangswert -99999…000000*…999999 -9999…00000*…99999 1) 3) Endwert -99999…000000…999999 2) 3) -9999…00000…99999 1* (Stelle C1 = 0…9) Schrittweite (Stelle C1 = 0/5) ...
-
Seite 13: Technische Daten
Technische Daten Geräteausführung Analoger Signaleingang Auflösung 16 Bit Messrate ca. 4/s Messfehler 0,02% vom Endwert ±1 Digit (25 °C) Temperaturkoeffizient <50 ppm/°C Strommessung ca. 22 Ω Eingangswiderstand 0…±20 mA, max. ±100 mA Eingangsbereich Spannungsmessung ca. 100 kΩ Eingangswiderstand Eingangsbereich 0...±10 V, max. ±40 V LED-Anzeige S102-xx/xx/0R-00x/0B-A0 S102-xx/xx/0G-00x/0B-A0... -
Seite 14: Abmessungen
Abmessungen Geräte mit 14 mm Zeichenhöhe Geräte mit 25 mm Zeichenhöhe (1) Schalttafelausschnitt (2) Menütasten (3) Schraubklemmleiste (4) Rückansicht BAL S102 ANA 1.10 14/14...
