Siebert XC440-Serie Bedienungsanleitung
Digitalanzeigen für die photovoltaik
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Siebert XC440-Serie
Inhaltszusammenfassung für Siebert XC440-Serie

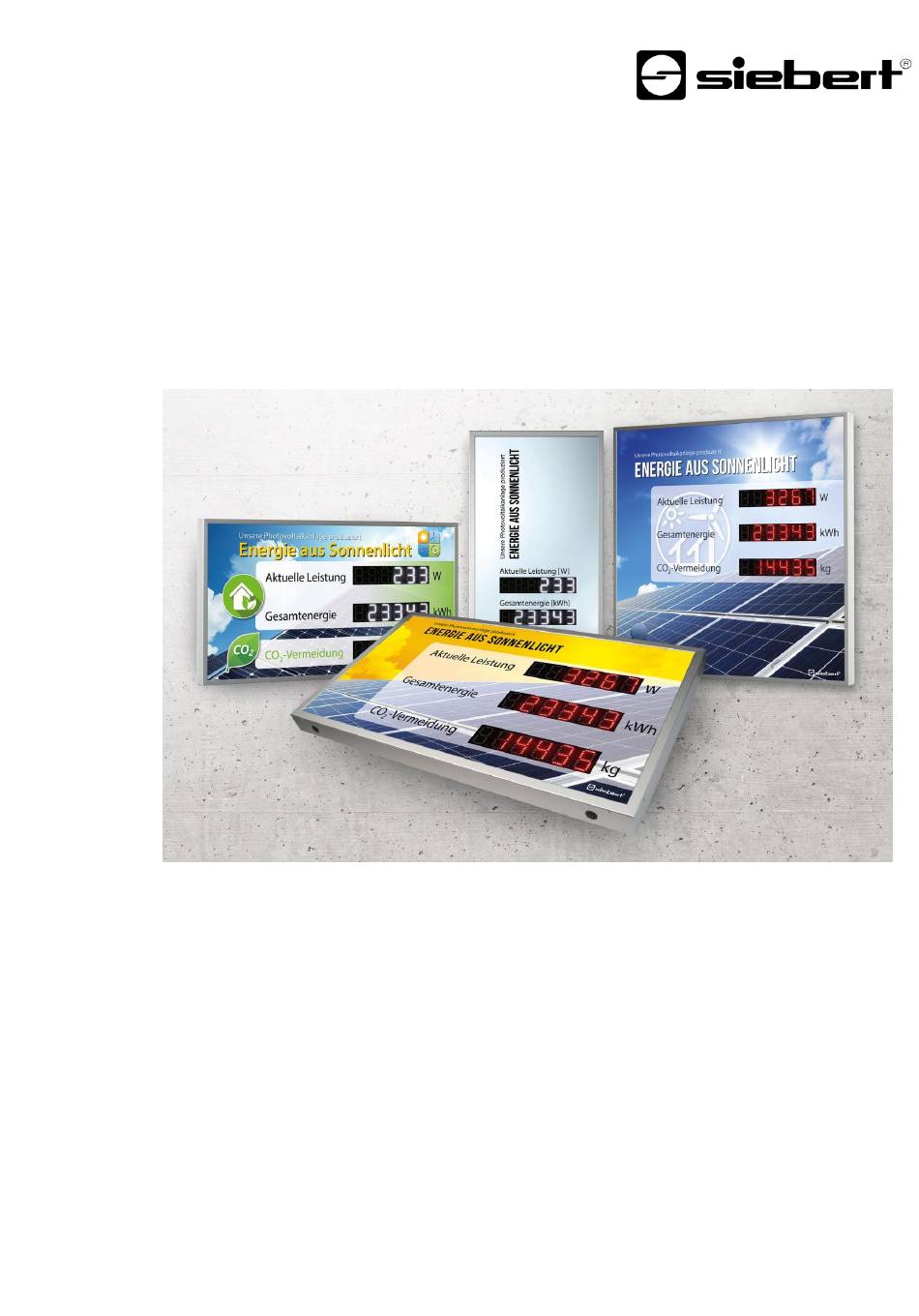

- Seite 1 Serie XC440/XC450 Digitalanzeigen für die Photovoltaik Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Sicherheitshinweise Wichtige Hinweise .............................. 4 Warnhinweise ..............................4 Bestimmungsgemässer Gebrauch ........................4 Besondere Sicherheitshinweise für die Montage ....................4 Qualifiziertes Personal ............................5 Erdung ................................5 Befestigung und Montage ..........................6 Transport ................................6 Entsorgung ................................. 6 Batterien und Akkus ............................6 2 Wichtige Informationen Copyright ................................ - Seite 3 Konfiguration der Anzeige ..........................18 Inbetriebnahme und Test ..........................18 Bedienelemente..............................18 8 Hinweise zur Fehlersuche Die Anzeige reagiert nicht ..........................19 Inbetriebnahme und Test ..........................19 9 Technische Daten 10 Service und Support BAL XC440/450 3.00 DE 3/22...
-
Seite 4: Sicherheitshinweise
Sicherheitshinweise Wichtige Hinweise Lesen Sie diese Bedienungsanleitung vor der Installation und Inbetriebnahme des Gerätes sorgfältig durch. Sie gibt Ihnen wichtige Hinweise für die Verwendung, die Sicherheit und die Wartung des Gerätes. Dadurch schützen Sie sich und verhindern Schäden am Gerät. Bewahren Sie die Bedienungsanleitung während der Lebensdauer des Gerätes an einem jederzeit zugänglichen Ort auf. -
Seite 5: Qualifiziertes Personal
Qualifiziertes Personal Diese Bedienungsanleitung richtet sich an ausgebildete Elektrofachkräfte, die mit den Sicherheitsstandards der Elektrotechnik vertraut sind. Beim Betrieb des Gerätes sind Teile im Inneren des Gerätes spannungsführend. Wartungsarbeiten dürfen deshalb nur von fachkundigem Personal unter Beachtung der Sicherheitsvorschriften ausgeführt werden. Reparaturen und Austausch von Komponenten dürfen aus Sicherheitsgründen und wegen Einhaltung der dokumentierten Geräteeigenschaften nur vom Hersteller oder von einem autorisierten Fachbetrieb vorgenommen werden. -
Seite 6: Befestigung Und Montage
Das Gerät besitzt keinen Netzschalter. Es ist nach dem Anlegen der Betriebsspannung sofort in Betrieb. Befestigung und Montage Die Befestigungsmöglichkeiten des Gerätes sind so ausgelegt, dass eine sichere und zuverlässige Montage möglich ist. Der Anwender hat dafür zu sorgen, dass das verwendete Befestigungsmaterial unter den gegebenen örtlichen Verhältnissen eine sichere Halterung gewährleistet. -
Seite 7: Wichtige Informationen
Copyright Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte sind vorbehalten. Kein Teil dieser Dokumentation darf ohne schriftliche Genehmigung der Siebert Industrieelektronik GmbH übersetzt, in irgendeiner Form durch Druck, Fotokopie oder andere Verfahren reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. -
Seite 8: Montage
Montage Anforderungen an den Montageort Das Gerät ist für Wandmontage vorgesehen. Die für die Montage des Gerätes vorgesehene Wandfläche muss plan und frei von Unebenheiten sein. Die Wand muss eine ausreichende Tragfähigkeit besitzen. VORSICHT! Wenn die für die Montage des Gerätes vorgesehene Wandfläche uneben ist, kann sich das Gehäuse beim Befestigen auf der Wand verziehen und beschädigt werden. -
Seite 9: Öffnen Der Anzeige
Öffnen der Anzeige Der Zugang zum Gerät erfolgt durch Entfernen der Steckleisten und vorsichtiges Abheben der Frontscheibe. Die Steckleisten bei Geräten für den Ausseneinsatz sind, als zusätzliche Sicherung gegen unbeabsichtigtes Öffnen, umlaufend mit Torx-Schrauben gesichert. Zur Montage und Demontage liegt dem Teilesatz ein passender Torxschlüssel bei. -
Seite 10: Befestigung Des Gerätes
Befestigung des Gerätes Die Leitungen für Daten und Stromversorgung werden durch die Durchführungslöcher in der Gehäuserückwand in das Gerät geführt. Bei Geräten für Aussenanwendung sind die mitgelieferten Kabeltüllen in die Durchführungslöcher einzusetzen. Befestigen Sie das Gerät unter Verwendung der Befestigungslöcher mit den Schrauben und Dübeln auf der Wand. - Seite 11 Die Anschlussklemmen sind durch eine beschriftete Abdeckplatte gegen Berühren geschützt. Entfernen Sie diese Platte durch Lösen der beiden markierten Torx T10 Schrauben. Das Gerät besitzt ein Metallgehäuse. Es entspricht der Schutzklasse I und benötigt einen Schutzleiteranschluss. Das Anschlusskabel für die Betriebsspannung muss einen Schutzleiter mit ausreichendem Querschnitt enthalten (DIN VDE 0106 Teil 1, DIN VDE 0411 Teil 1).
-
Seite 12: Anschluss Des Ethernet-Kabels
Anschluss des Ethernet-Kabels Gilt nur für Anzeigen mit Ethernet-Schnittstelle (XC6xx-xxx-x-05). Anzeigen mit Ethernet-Schnittstelle werden mit einem Ethernetkabel Cat. 5 oder höher angeschlossen. Aktuelle PCs oder Laptops erkennen den Kabeltyp automatisch. Wenn Ihre Anzeige mit älteren Netzwerkkomponenten betrieben wird, werden die folgenden Kabel benötigt: ... -
Seite 13: Wichtige Hinweise Zur Inbetriebnahme
Die Konfiguration und das Ändern von Werten erfolgt über Bluetooth. Dazu benötigen Sie einen PC oder Laptop mit eingebautem Bluetooth Modul oder einen USB-auf-Bluetooth-Umsetzer. Die Anzeige hat den Bluetooth Gerätenamen Siebert-nnnn. Der Namensteil ‚nnnn‘ besteht aus den letzten vier Zeichen der Bluetooth Adresse der Anzeige und ist für jedes Gerät eindeutig. -
Seite 14: Produktbeschreibung
Produktbeschreibung Die folgende Abbildung zeigt die Anzeige im betriebsfähigen Zustand. Die Geräte der Serien XC440/XC450 sind für Innen- oder Aussenanwendungen erhältlich: Bestellnummer Anwendungsbereich XC440/XC450-xxx-N-xx Geräte für Innenanwendung, Schutzart IP40 XC440/XC450-xxx-A-xx Geräte für Aussenanwendung, Schutzart IP54 Geräte für Aussenanwendung verfügen über verschraubte Steckleisten, mit Gummilippen abgedichtete Kabeldurchführungen und Klimaausgleichselemente. -
Seite 15: Helligkeitsregelung
Helligkeitsregelung Die Leuchtstärke der LEDs kann manuell an die Umgebungshelligkeit angepasst werden. Alternativ kann mit dem Konfigurationsprogramm 'SolarDisplayConfigurator' die automatische Helligkeitssteuerung aktiviert werden. Dabei passt die Anzeige ihre Leuchtstärke automatisch an die Umgebungshelligkeit an. Bei geringerer Umgebungshelligkeit, beispielsweise bei bewölktem Himmel oder nachts, dimmt die Anzeige automatisch herunter, um u.a. -
Seite 16: Anschluss An Die Datenquelle
Anschluss an die Datenquelle Die Digitalanzeige ist ein reines Informationsausgabegerät. Sie wandelt die vom Wechselrichter/Datenlogger/Stromzähler gesendeten Daten in eine visuelle Information um, bestimmt aber nicht den Inhalt dieser Zahleninformation. Stromzähler/Wechselrichter/Datenlogger mit S0-Schnittstelle Jeder Energiezähler, Datenlogger oder Wechselrichter mit Impulsschnittstelle entsprechend IEC/EN 62053-31 bzw. -
Seite 17: Wechselrichter/Datenlogger Mit Rs485-Schnittstelle
Wechselrichter/Datenlogger mit RS485-Schnittstelle Der Anschluss des Wechselrichters/Datenloggers erfolgt an der mit RS485 bezeichneten Klemme entsprechend der folgenden Abbildung. Als Anschlusskabel wird der Typ J-Y(St)-Y, 2 x 2 x 0,6 mm² oder ein vergleichbarer Typ verwendet. Die maximale Leitungslänge beträgt 1.000 Meter. 1. -
Seite 18: Inbetriebnahme Und Konfiguration
Inbetriebnahme und Konfiguration Konfiguration der Anzeige Zur Konfiguration der Anzeige benötigen Sie einen PC mit serieller Schnittstelle. Die zur Konfiguration nötigen Schritte sind ausführIich in der Dokumentation des Programmes SolarDisplayConfigurator beschrieben. Nachdem Sie die Konfiguration erfolgreich durchgeführt haben wird der PC nicht mehr benötigt. Inbetriebnahme und Test Zweckmässigerweise führen Sie einen Funktionstest durch, bevor Sie das Gerät verschliessen. -
Seite 19: Hinweise Zur Fehlersuche
Hinweise Hinweise zur Fehlersuche Die Anzeige reagiert nicht Die Anzeige ist ausgeschaltet. Überprüfen Sie die Spannungsversorgung. Direkt nach dem Einschalten der Spannungsversorgung blinkt eine rote LED auf der Steuerrechner. Nach einigen Sekunden erlischt diese. Inbetriebnahme und Test Zweckmässigerweise führen Sie einen Funktionstest durch, bevor Sie das Gerät verschliessen. BAL XC440/450 3.00 DE 19/22... -
Seite 20: Technische Daten
Technicshe Technische Daten Die folgenden Abbildungen zeigen die Gehäuseabmessungen und die Bohrungen für die Wandmontage. BAL XC440/450 3.00 DE 20/22... - Seite 21 Serie XC440 Serie XC450 Abmessungen (B x H x T) - Linea 800 x 450 x 62 mm 1.000 x 560 x 62 mm Abmessungen (B x H x T) - Galeria 450 x 800 x 62 mm 560 x 1.000 x 62 mm Abmessungen (B x H x T) -Quadro 800 x 800 x 62 mm 1.000 x 1.000 x 62 mm...
-
Seite 22: Service Und Support
Service und Support Wenn Sie Fragen haben oder unseren Service in Anspruch nehmen möchten, wenden Sie sich bitte an eine der folgenden Adressen: Deutschland Siebert Industrieelektronik GmbH Siebertstrasse, D-66571 Eppelborn Tel. +49 (0)6806 980-0 Fax +49 (0)6806 980-999 info.de@siebert-group.com Frankreich Siebert France Sarl 4 rue de l’Abbé...
